Aerojet General Nucleonics 201 (AGN-201) Research Reactor Model Mesh

warningwarning

This meshing script generates a mesh in a coarse form. Convergence studies for the physics of interest should be performed by the user.

The cylindrical core mesh is created in several steps:

  1. The top half core mesh boundary is generated:

    - The Shutdown Rod 1 (SR1) mesh is created.

    - The Coarse Control Rod (CCR) mesh is formed, the background is deleted, and the mesh is translated.

    - The top half core Central Irradiation Facility (CIF) boundary is produced.

  2. The parts of the top half of the core are then stitched together.

  3. The top half core meshes for the inner graphite layer and CIF wall are formed.

  4. The universal beam ports (UBP) are meshed in several steps:

    - The outer layers (gas, lead, air gap, reactor tank, and water layers) between the beam ports are meshed.

    - The UBP inner walls are meshed.

    - The UBP channels inside the layers (gas, lead, air gap, reactor tank, and water layers) are meshed.

    - The UBP outer walls are meshed.

  5. The CIF wall sections and outer graphite, lead, air gap, reactor tank, and water layers that are past the UBP channels are modeled.

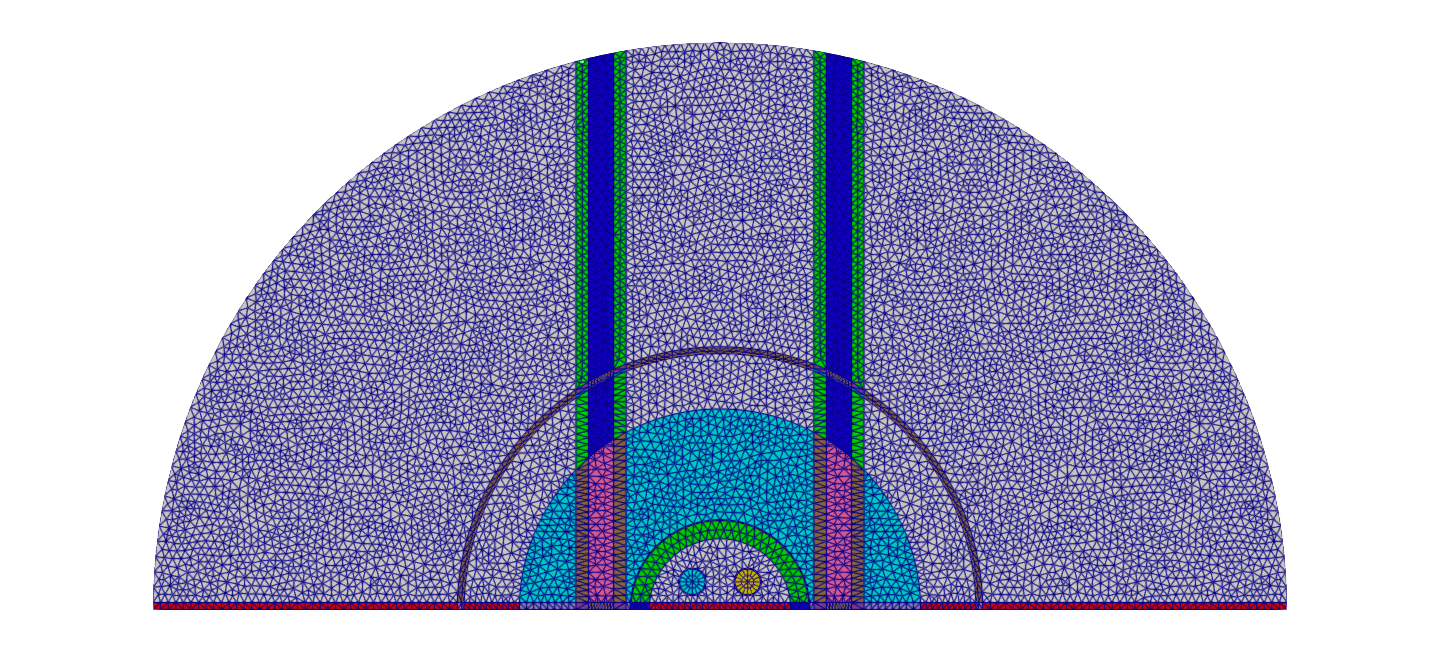

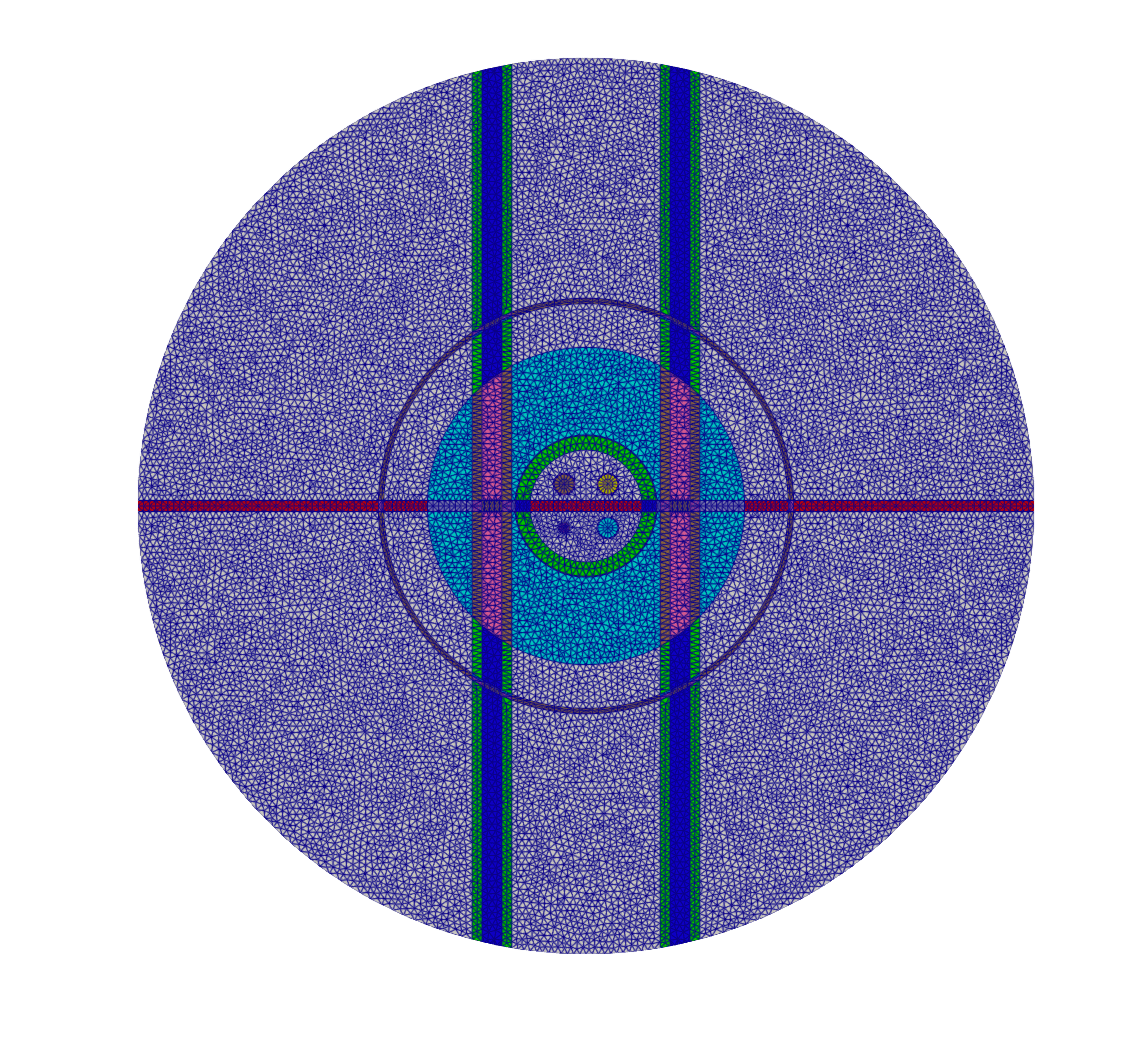

  6. The top half 2D core mesh is reflected and stitched to create a 2D mesh of the full core.

  7. The Fine Control Rod (FCR), Shutdown Rod 2 (SR2), and CCR are explicitly defined and stitched to the 2D full core mesh.

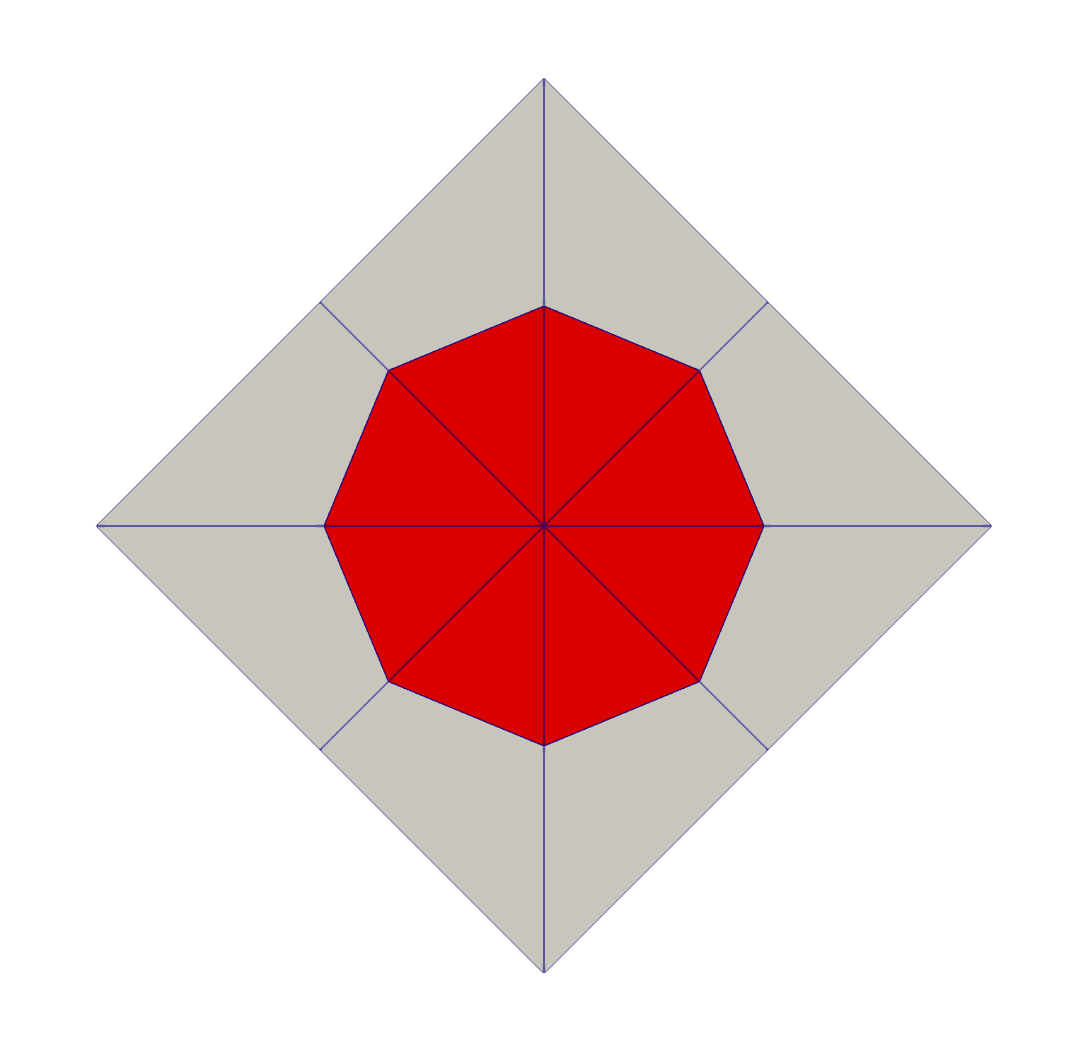

  8. The thermal fuse is modeled and stitched to the 2D full core mesh.

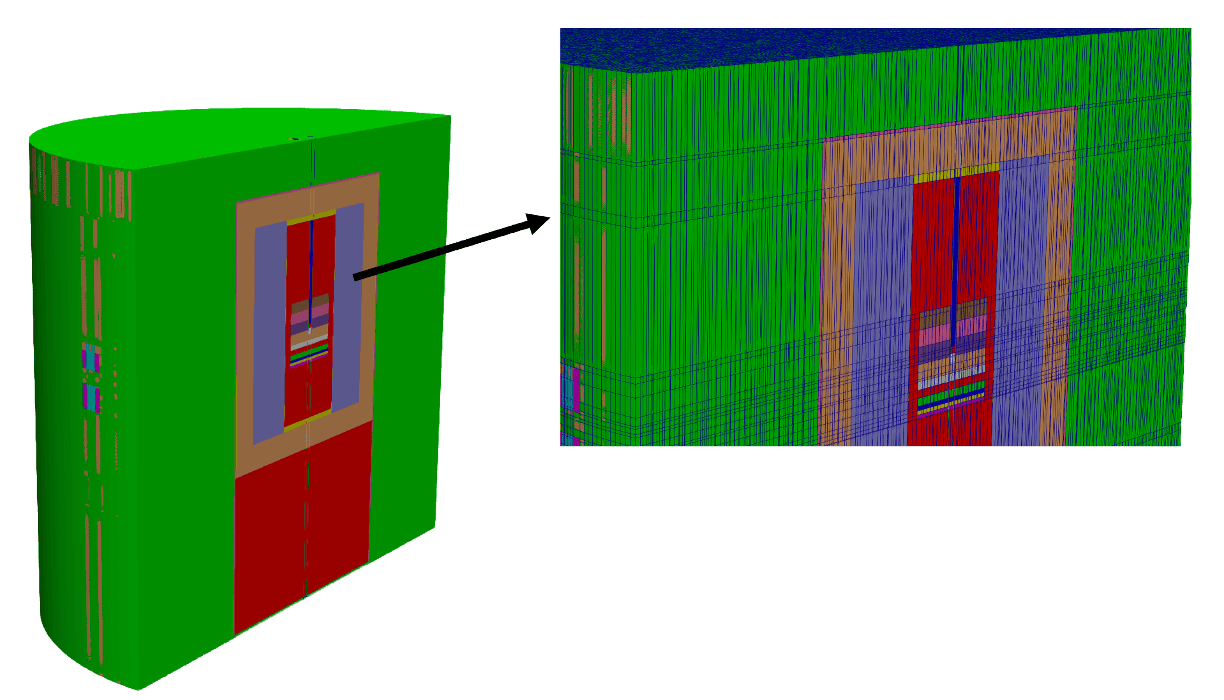

  9. The mesh is extruded from 2D to 3D and the walls with channels are homogenized, resulting in the final AGN-201 mesh.

A more detailed explanation of each step follows below.

Top Half of 2D Core

First, the top half core boundary mesh is generated from a curve describing a half circle.

[Mesh]
  [top_half_core_boundary]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_core_angle};
                 t2:=t+3*${cif_core_angle};
                 x1:=${core_radius}*cos(t1);
                 x2:=${core_radius}*cos(t2);
                 if(t<${fparse pi-2*cif_core_angle},x1,x2)'
    y_formula = 't1:=t+${cif_core_angle};
                 y1:=${core_radius}*sin(t1);
                 y2:=${cif_core_y_coord};
                 if(t<${fparse pi-2*cif_core_angle},y1,y2)'
    section_bounding_t_values = '0 ${fparse pi-2*cif_core_angle} ${fparse 2*pi-4*cif_core_angle}'
    nums_segments = '${semi_circle_num_intervals} ${cif_core_num_intervals}'
    is_closed_loop = true
  []
[]
(research_reactors/agn/3D_AGN-201_Final.i)

Then, the SR1 hole base mesh is formed. The background is deleted and then translated.

  [sr1_base]
    type = PolygonConcentricCircleMeshGenerator
    polygon_size_style = apothem
    polygon_size = ${sr_bg_size}
    num_sides = ${sr_polygon_num_sides}
    num_sectors_per_side = ${sr_polygon_num_sectors_per_side_vector}
    background_intervals = 1
    # I'm just making these up
    ring_radii = '${sr_inner_radius} ${sr_outer_radius}'
    ring_intervals = '1 1'
    # This means we will have quads everywhere, which avoids TRI/QUAD conflicts
    # during block ID assignment and looks better a lot of the time.
    quad_center_elements = true
    background_block_ids = '${to_delete_block_id}'
    background_block_names = '${to_delete_block_name}'
    ring_block_ids = '${sr1_inner_block_id} ${sr1_outer_block_id}'
    ring_block_names = '${sr1_inner_block_name} ${sr1_outer_block_name}'
    interface_boundary_id_shift = 10
  []
  # Delete background around SR1
  [sr1_delete_bg]
    type = BlockDeletionGenerator
    input = sr1_base
    block = '${to_delete_block_name}'
    new_boundary = ${boundary_id_index_01}
  []
  [sr1_transform]
    type = TransformGenerator
    input = sr1_delete_bg
    transform = TRANSLATE
    vector_value = '${sr1_x_pos} ${sr1_y_pos} 0.0'
  []
  # Now add the CCR
(research_reactors/agn/3D_AGN-201_Final.i)

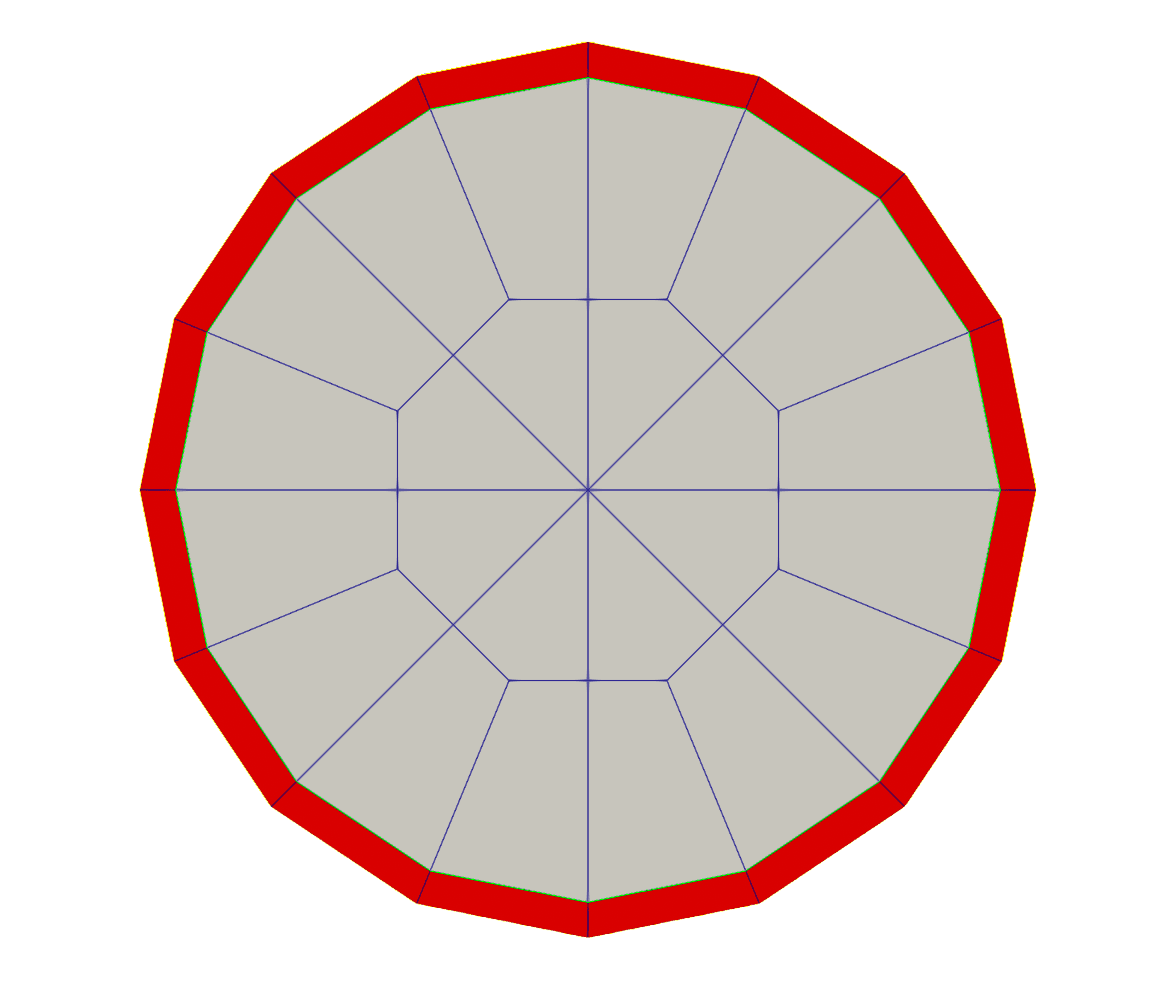

Figure 1: Shutdown Rod 1 2D mesh.

The CCR hole base mesh is created, the background is deleted, and then the mesh is translated.

  [ccr_base]
    type = PolygonConcentricCircleMeshGenerator
    polygon_size_style = apothem
    polygon_size = ${ccr_bg_size}
    num_sides = ${ccr_polygon_num_sides}
    num_sectors_per_side = ${ccr_polygon_num_sectors_per_side_vector}
    background_intervals = 1
    ring_radii = '${ccr_inner_radius} ${ccr_outer_radius}'
    ring_intervals = '1 1'
    # This means we will have quads everywhere, which avoids TRI/QUAD conflicts
    # during block ID assignment and looks better a lot of the time.
    quad_center_elements = true
    background_block_ids = '${to_delete_block_id}'
    background_block_names = '${to_delete_block_name}'
    ring_block_ids = '${ccr_inner_block_id} ${ccr_outer_block_id}'
    ring_block_names = '${ccr_inner_block_name} ${ccr_outer_block_name}'
    interface_boundary_id_shift = 30
  []
  # Delete background around CCR
  [ccr_delete_bg]
    type = BlockDeletionGenerator
    input = ccr_base
    block = '${to_delete_block_name}'
    new_boundary = ${boundary_id_index_03}
  []
  [ccr_transform]
    type = TransformGenerator
    input = ccr_delete_bg
    transform = TRANSLATE
    vector_value = '${ccr_x_pos} ${ccr_y_pos} 0.0'
  []
  # This is what actually meshes the core region and around the holes we carved
(research_reactors/agn/3D_AGN-201_Final.i)

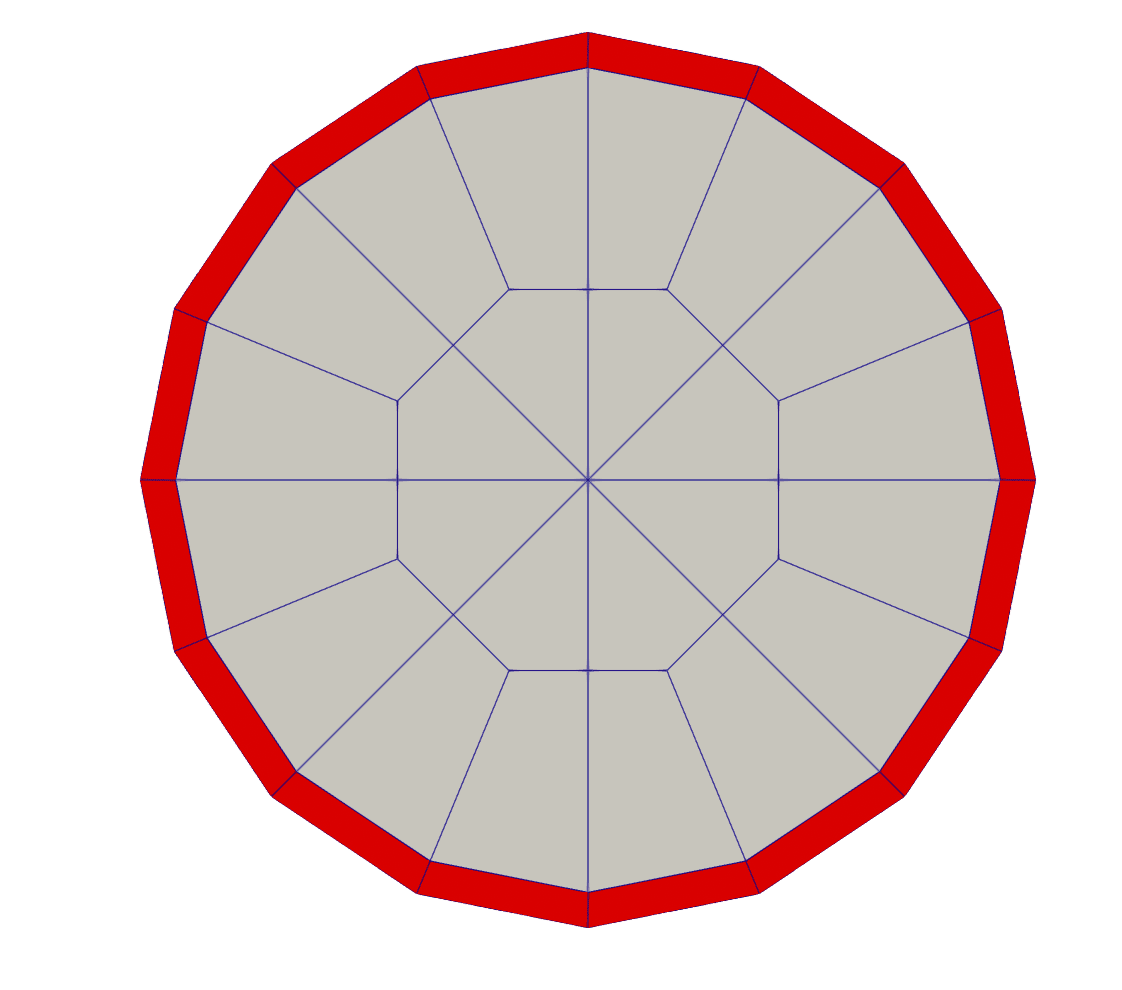

Figure 2: Coarse Control Rod 2D mesh.

Then the core region is meshed inside the core outer boundary and outside the holes for the CCR and SR1 rods.

[Mesh]
  [xydg_mesh_top_half_core]
    type = XYDelaunayGenerator
    boundary = 'top_half_core_boundary'
    holes = 'sr1_transform ccr_transform'
    stitch_holes = 'true true'
    refine_holes = 'false false'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = false #true
    output_subdomain_name = ${core_block_id}
    output_boundary = ${boundary_id_index_05}
    desired_area = ${xydg_area}
  []
[]
(research_reactors/agn/3D_AGN-201_Final.i)

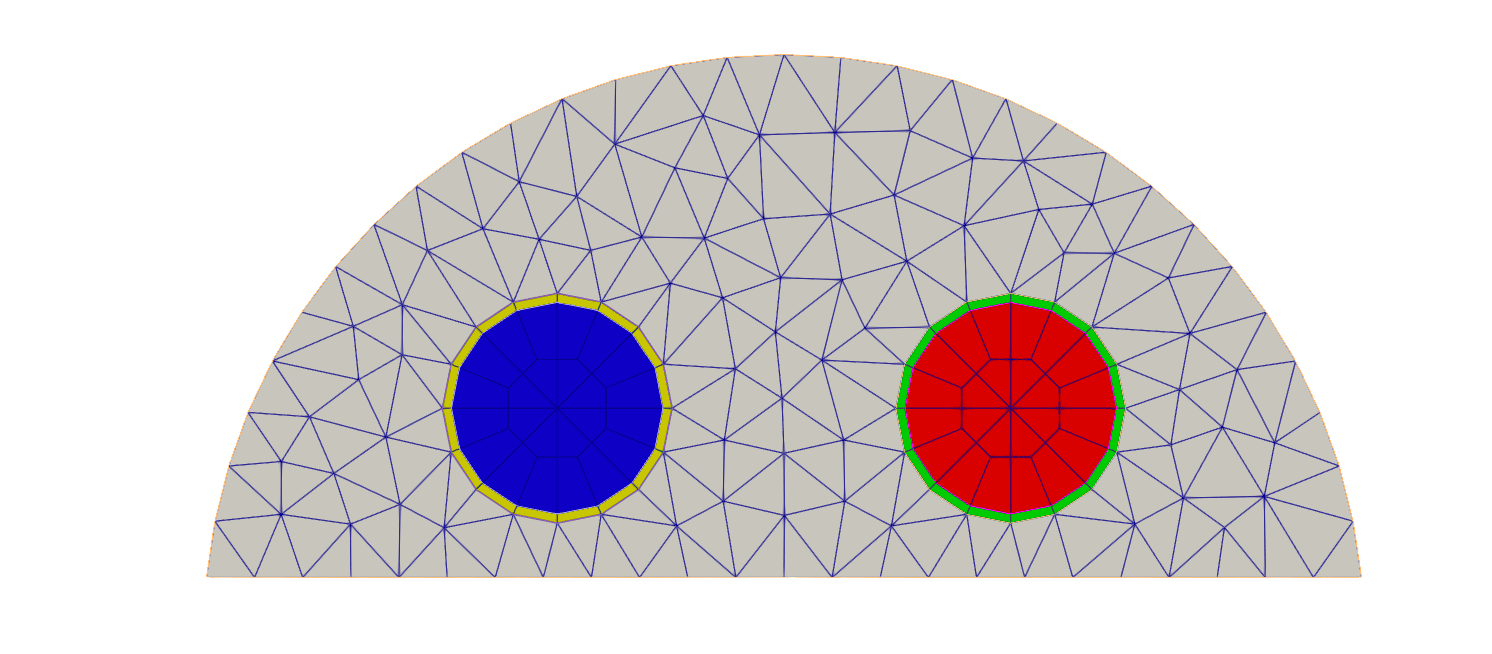

Figure 3: 2D top half core mesh featuring the CCR in blue and the SR1 in red.

The outer thickness of the core CIF hole is designed, the mesh is triangulated, and stitched to the top half core 2D mesh.

  [top_half_cif_core_outer_boundary]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_core_angle};
                 t2:=(t-${cif_outer_radius})+3*${cif_core_angle};
                 x1:=${core_radius}*cos(t1);
                 x2:=-${cif_core_x_coord};
                 x3:=${core_radius}*cos(t2);
                 x4:=${cif_core_x_coord};
                 if(t<${pi_minus_2_cca},x1,if(t<${fparse pi_minus_2_cca + cif_outer_radius},x2,if(t<${fparse double_pi_minus_4_cca+cif_outer_radius},x3,x4)))'
    y_formula = 't1:=${cif_core_y_coord}-(t-${pi_minus_2_cca});
                 t2:=${cif_core_y_coord}-${cif_outer_radius}+(t-(${double_pi_minus_4_cca}+${cif_outer_radius}));
                 y1:=${cif_core_y_coord};
                 y2:=t1;
                 y3:=${cif_core_y_coord}-${cif_outer_radius};
                 y4:=t2;
                 if(t<${pi_minus_2_cca},y1,if(t<${fparse pi_minus_2_cca + cif_outer_radius},y2,if(t<${fparse double_pi_minus_4_cca+cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0 ${pi_minus_2_cca} ${fparse pi_minus_2_cca + cif_outer_radius} ${fparse double_pi_minus_4_cca+cif_outer_radius} ${fparse double_pi_minus_4_cca+2*cif_outer_radius}'
    nums_segments = '${cif_core_num_intervals} ${cif_wall_num_intervals} ${cif_core_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
    constant_names = pi_2
    constant_expressions = '${fparse pi}'
  []
  [xydg_mesh_top_half_cif_core_outer]
    type = XYDelaunayGenerator
    boundary = 'top_half_cif_core_outer_boundary'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${core_cif_wall_block_id}
    output_boundary = ${boundary_id_index_06}
    desired_area = ${xydg_area}
  []
  [stitch_core_and_cif_outer]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_core xydg_mesh_top_half_cif_core_outer'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_05} ${boundary_id_index_06}'
  []
(research_reactors/agn/3D_AGN-201_Final.i)

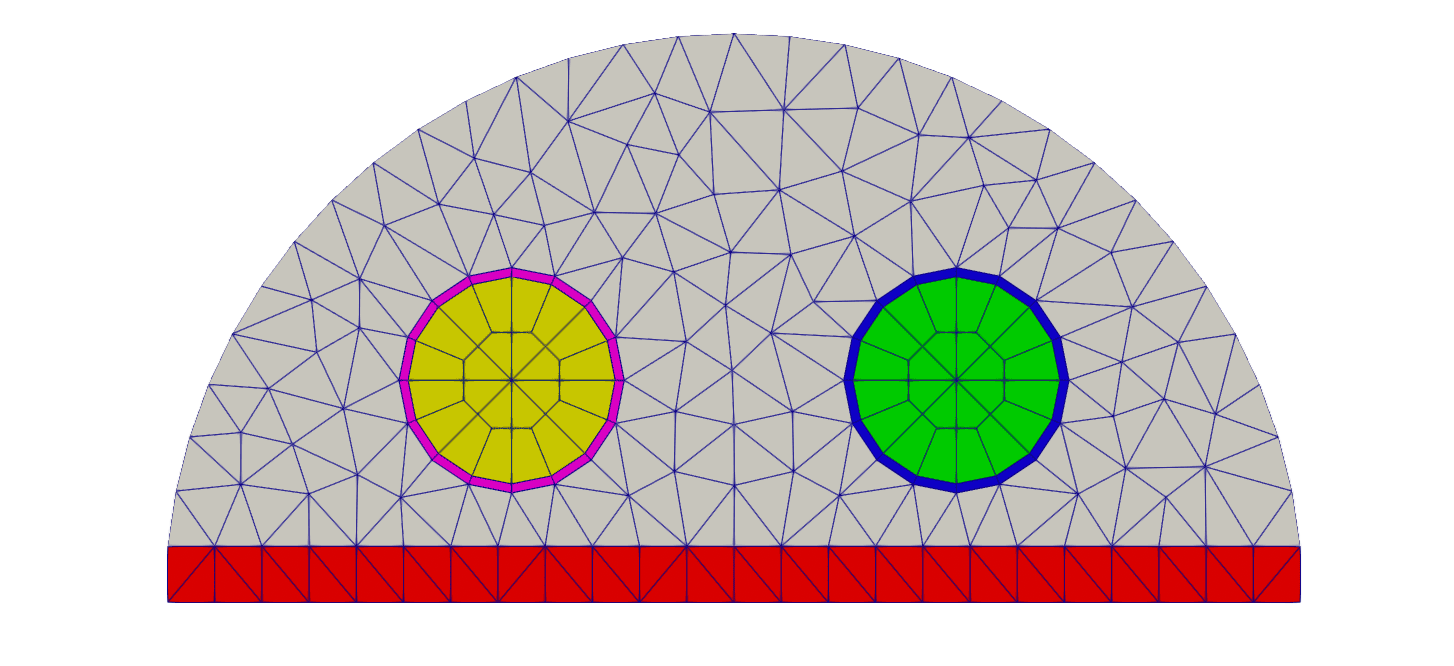

Figure 4: 2D top half core mesh featuring the CCR in yellow, SR1 in green, and CIF wall in red.

Core Inner Graphite and CIF

The top inner graphite core boundary mesh is constructed from the equations for its curve, then the inside region is triangulated, and lastly stitched to the top half core 2D mesh.

commentnote

These two regions could be meshed with QUAD elements, using a FillBetweenCurvesGenerator.

  [top_half_ig_core_boundary]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_ig_angle};
                 t2:=t+3*${cif_ig_angle};
                 t3:=t+3*${cif_ig_angle}-${cif_ig_core_angle}+${cif_core_angle};
                 t4:=t+3*${cif_ig_angle}-2*${cif_ig_core_angle}+2*${cif_core_angle};
                 x1:=${ig_radius}*cos(t1);
                 x2:=${ig_radius}*cos(t2);
                 x3:=${core_radius}*cos(t3);
                 x4:=${ig_radius}*cos(t4);
                 if(t<${pi_minus_2_ciga},x1,if(t<${fparse pi_minus_3_ciga+cif_ig_core_angle},x2,if(t<${fparse pi_minus_3_ciga+cif_ig_core_angle+pi-2*cif_core_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_ig_angle};
                 t3:=t+3*${cif_ig_angle}-${cif_ig_core_angle}+${cif_core_angle};
                 y1:=${ig_radius}*sin(t1);
                 y2:=${cif_ig_y_coord};
                 y3:=-${core_radius}*sin(t3);
                 y4:=${cif_ig_y_coord};
                 if(t<${pi_minus_2_ciga},y1,if(t<${fparse pi_minus_3_ciga+cif_ig_core_angle},y2,if(t<${fparse pi_minus_3_ciga+cif_ig_core_angle+pi-2*cif_core_angle},y3,y4)))'
    section_bounding_t_values = '0 ${pi_minus_2_ciga} ${fparse pi_minus_3_ciga+cif_ig_core_angle} ${fparse pi_minus_3_ciga+cif_ig_core_angle+pi-2*cif_core_angle} ${fparse pi_minus_3_ciga+cif_ig_core_angle+pi-2*cif_core_angle+cif_ig_core_angle-cif_ig_angle}'
    nums_segments = '${semi_circle_num_intervals} ${ig_num_intervals} ${semi_circle_num_intervals} ${ig_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_ig]
    type = XYDelaunayGenerator
    boundary = 'top_half_ig_core_boundary'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ig_block_id}
    output_boundary = ${boundary_id_index_07}
    desired_area = ${xydg_area}
  []
  [stitch_ig_and_core]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_ig stitch_core_and_cif_outer'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_07} ${boundary_id_index_05}'
  []
(research_reactors/agn/3D_AGN-201_Final.i)

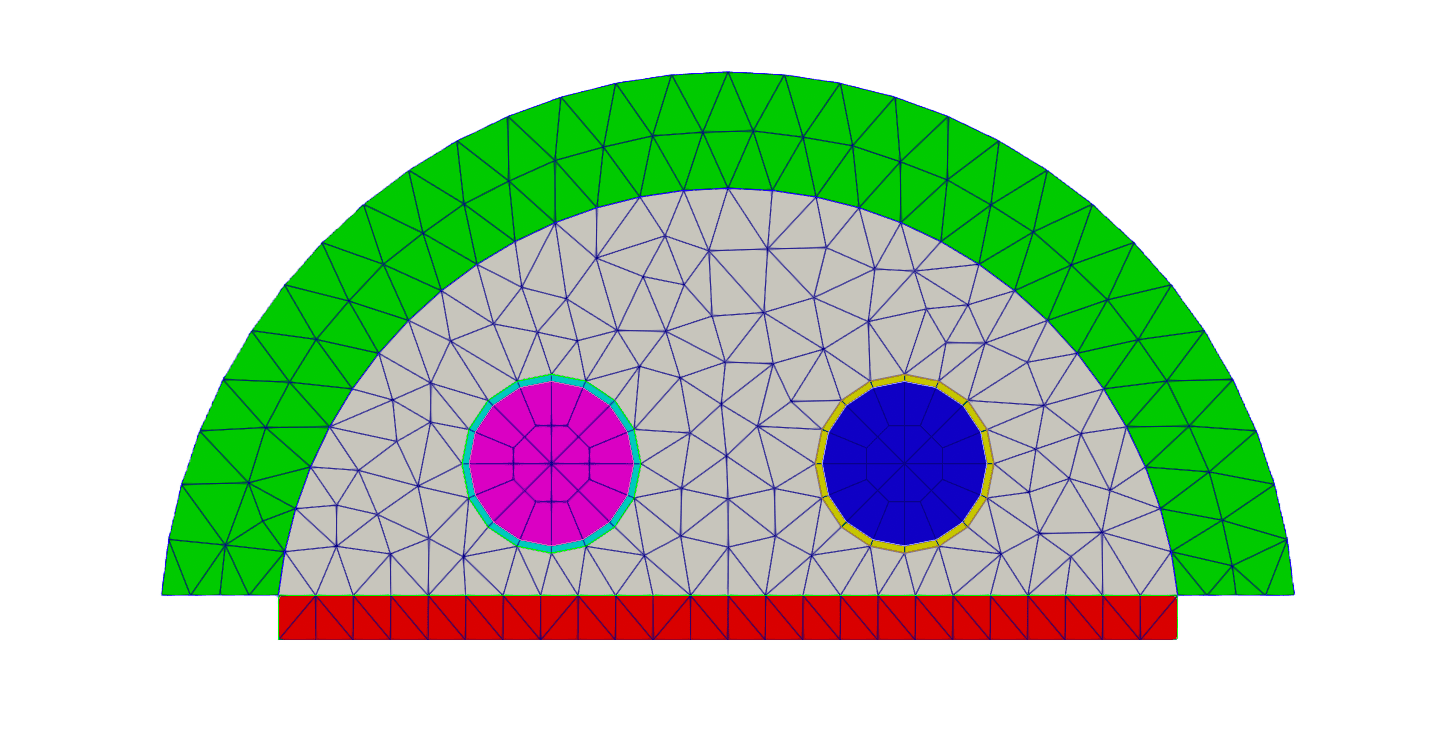

Figure 5: 2D top half core mesh featuring the CCR in pink, SR1 in blue, CIF wall in red, and inner graphite layer in green.

The top right inner graphite CIF wall boundary mesh is again produced from the equations for its curve, then the inside region is triangulated. The boundaries are renamed and then stitched.

  [top_half_right_ig_cif_wall]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_ig_angle};
                 t2:=t-${fparse cif_ig_core_angle - cif_ig_angle + cif_outer_radius} + pi_2 - ${cif_ig_core_angle};
                 x1:=${ig_radius}*cos(t1);
                 x2:=${cif_core_x_coord};
                 x3:=-${ig_radius}*cos(t2);
                 x4:=${cif_ig_x_coord};
                 if(t<${fparse cif_ig_core_angle - cif_ig_angle},x1,if(t<${fparse cif_ig_core_angle - cif_ig_angle + cif_outer_radius},x2,if(t<${fparse cif_ig_core_angle - cif_ig_angle + cif_outer_radius + cif_ig_core_angle - cif_ig_angle},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_ig_core_angle - cif_ig_angle};
                 t2:=t-${fparse cif_ig_core_angle - cif_ig_angle + cif_outer_radius + cif_ig_core_angle - cif_ig_angle + cif_outer_radius};
                 y1:=${cif_ig_y_coord};
                 y2:=${cif_outer_radius}-t1;
                 y3:=${cif_ig_y_coord} - ${cif_outer_radius};
                 y4:=${cif_outer_radius}+t2;
                 if(t<${fparse cif_ig_core_angle - cif_ig_angle},y1,if(t<${fparse cif_ig_core_angle - cif_ig_angle + cif_outer_radius},y2,if(t<${fparse cif_ig_core_angle - cif_ig_angle + cif_outer_radius + cif_ig_core_angle - cif_ig_angle},y3,y4)))'
    section_bounding_t_values = '0 ${fparse cif_ig_core_angle - cif_ig_angle} ${fparse cif_ig_core_angle - cif_ig_angle + cif_outer_radius} ${fparse cif_ig_core_angle - cif_ig_angle + cif_outer_radius + cif_ig_core_angle - cif_ig_angle} ${fparse cif_ig_core_angle - cif_ig_angle + cif_outer_radius + cif_ig_core_angle - cif_ig_angle + cif_outer_radius}'
    nums_segments = '${ig_num_intervals} ${cif_wall_num_intervals} ${ig_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
    constant_names = pi_2
    constant_expressions = '${fparse pi}'
  []
  [xydg_mesh_right_ig_cif_wall]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ig_cif_wall'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ig_cif_wall_block_id}
    output_boundary = ${boundary_id_index_08}
    desired_area = ${xydg_area}
  []
  [rename_boundaries_1]
    type = RenameBoundaryGenerator
    input = stitch_ig_and_core
    old_boundary = '${boundary_id_index_06} ${boundary_id_index_07}'
    new_boundary = '${boundary_id_index_09} ${boundary_id_index_09}'
  []
  [stitch_right_ig_cif_wall]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_right_ig_cif_wall rename_boundaries_1'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_08} ${boundary_id_index_09}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
(research_reactors/agn/3D_AGN-201_Final.i)

The mesh is then reflected over the Y-axis to model the top left inner graphite CIF wall boundary. The boundaries again are renamed and then stitched.

  [xydg_mesh_left_ig_cif_wall]
    type = SymmetryTransformGenerator
    input = xydg_mesh_right_ig_cif_wall
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_2]
    type = RenameBoundaryGenerator
    input = xydg_mesh_left_ig_cif_wall
    old_boundary = '${boundary_id_index_08}'
    new_boundary = '${boundary_id_index_10}'
  []
  [stitch_left_ig_cif_wall]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_2 stitch_right_ig_cif_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_10} ${boundary_id_index_09}'
  []
(research_reactors/agn/3D_AGN-201_Final.i)

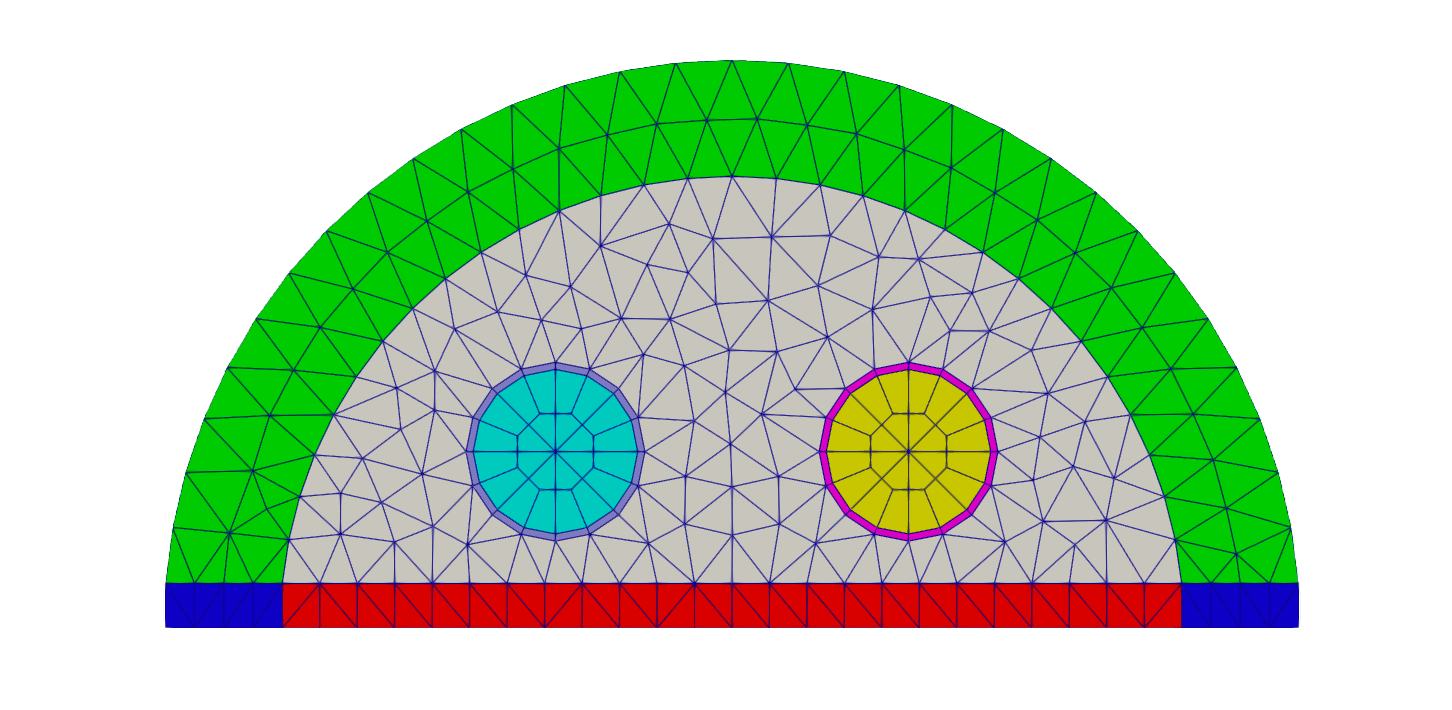

Figure 6: 2D top half core mesh featuring the CCR in teal, SR1 in yellow, CIF wall in red, inner graphite layer in green, and side inner graphite blocks in blue.

The top half at core boundary mesh is formed and triangulated. The mesh is stitched to the top left inner graphite CIF wall boundary mesh and then the boundaries are renamed.

  [top_half_at_core_boundary]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_at_angle};
                 t2:=t+3*${cif_at_angle};
                 t3:=t+3*${cif_at_angle}-${cif_at_ig_angle}+${cif_ig_angle};
                 t4:=t+3*${cif_at_angle}-2*${cif_at_ig_angle}+2*${cif_ig_angle};
                 x1:=${at_radius}*cos(t1);
                 x2:=${at_radius}*cos(t2);
                 x3:=${ig_radius}*cos(t3);
                 x4:=${at_radius}*cos(t4);
                 if(t<${pi_minus_2_cata},x1,if(t<${fparse pi_minus_3_cata+cif_at_ig_angle},x2,if(t<${fparse pi_minus_3_cata+cif_at_ig_angle+pi-2*cif_ig_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_at_angle};
                 t3:=t+3*${cif_at_angle}-${cif_at_ig_angle}+${cif_ig_angle};
                 y1:=${at_radius}*sin(t1);
                 y2:=${cif_at_y_coord};
                 y3:=-${ig_radius}*sin(t3);
                 y4:=${cif_at_y_coord};
                 if(t<${pi_minus_2_cata},y1,if(t<${fparse pi_minus_3_cata+cif_at_ig_angle},y2,if(t<${fparse pi_minus_3_cata+cif_at_ig_angle+pi-2*cif_ig_angle},y3,y4)))'
    section_bounding_t_values = '0 ${pi_minus_2_cata} ${fparse pi_minus_3_cata+cif_at_ig_angle} ${fparse pi_minus_3_cata+cif_at_ig_angle+pi-2*cif_ig_angle} ${fparse pi_minus_3_cata+cif_at_ig_angle+pi-2*cif_ig_angle+cif_at_ig_angle-cif_at_angle}'
    nums_segments = '${semi_circle_num_intervals} ${at_num_intervals} ${semi_circle_num_intervals} ${at_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_at]
    type = XYDelaunayGenerator
    boundary = 'top_half_at_core_boundary'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${at_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_at_and_ig]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_at stitch_left_ig_cif_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_09}'
  []
  [rename_boundaries_3]
    type = RenameBoundaryGenerator
    input = stitch_at_and_ig
    old_boundary = '${boundary_id_index_08} ${boundary_id_index_09} ${boundary_id_index_10} ${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12} ${boundary_id_index_12} ${boundary_id_index_12} ${boundary_id_index_12}'
  []
(research_reactors/agn/3D_AGN-201_Final.i)

The top right CIF wall boundary mesh is generated from the equations for its curve, then the region inside the boundary is triangulated. The mesh is stitched to the previous mesh.

commentnote

These two regions would be meshed easier, and could be meshed with QUAD elements, using a FillBetweenCurvesGenerator

  [top_half_right_at_cif_wall]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_at_angle};
                 t2:=t-${fparse cif_at_ig_angle - cif_at_angle + cif_outer_radius} + pi_2 - ${cif_at_ig_angle};
                 x1:=${at_radius}*cos(t1);
                 x2:=${cif_ig_x_coord};
                 x3:=-${at_radius}*cos(t2);
                 x4:=${cif_at_x_coord};
                 if(t<${fparse cif_at_ig_angle - cif_at_angle},x1,if(t<${fparse cif_at_ig_angle - cif_at_angle + cif_outer_radius},x2,if(t<${fparse cif_at_ig_angle - cif_at_angle + cif_outer_radius + cif_at_ig_angle - cif_at_angle},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_at_ig_angle - cif_at_angle};
                 t2:=t-${fparse cif_at_ig_angle - cif_at_angle + cif_outer_radius + cif_at_ig_angle - cif_at_angle + cif_outer_radius};
                 y1:=${cif_at_y_coord};
                 y2:=${cif_outer_radius}-t1;
                 y3:=${cif_at_y_coord} - ${cif_outer_radius};
                 y4:=${cif_outer_radius}+t2;
                 if(t<${fparse cif_at_ig_angle - cif_at_angle},y1,if(t<${fparse cif_at_ig_angle - cif_at_angle + cif_outer_radius},y2,if(t<${fparse cif_at_ig_angle - cif_at_angle + cif_outer_radius + cif_at_ig_angle - cif_at_angle},y3,y4)))'
    section_bounding_t_values = '0 ${fparse cif_at_ig_angle - cif_at_angle} ${fparse cif_at_ig_angle - cif_at_angle + cif_outer_radius} ${fparse cif_at_ig_angle - cif_at_angle + cif_outer_radius + cif_at_ig_angle - cif_at_angle} ${fparse cif_at_ig_angle - cif_at_angle + cif_outer_radius + cif_at_ig_angle - cif_at_angle + cif_outer_radius}'
    nums_segments = '${at_num_intervals} ${cif_wall_num_intervals} ${at_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
    constant_names = pi_2
    constant_expressions = '${fparse pi}'
  []
  [xydg_mesh_right_at_cif_wall]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_at_cif_wall'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${at_cif_wall_block_id}
    output_boundary = ${boundary_id_index_13}
    desired_area = ${xydg_area}
  []
  [stitch_right_at_cif_wall]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_right_at_cif_wall rename_boundaries_3'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_13} ${boundary_id_index_12}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
(research_reactors/agn/3D_AGN-201_Final.i)

Then the mesh is reflected over the Y-axis to model the top left CIF wall boundary. The boundaries are then renamed and stitched to the right side.

  [xydg_mesh_left_at_cif_wall]
    type = SymmetryTransformGenerator
    input = xydg_mesh_right_at_cif_wall
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_4]
    type = RenameBoundaryGenerator
    input = xydg_mesh_left_at_cif_wall
    old_boundary = '${boundary_id_index_13}'
    new_boundary = '${boundary_id_index_14}'
  []
  [stitch_left_at_cif_wall]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_4 stitch_right_at_cif_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_14} ${boundary_id_index_12}'
  []
  # These names are getting long...
(research_reactors/agn/3D_AGN-201_Final.i)

Layers Between UBP

The top outer graphite channel between the UBP mesh is produced and then triangulated. The mesh is then stitched to the left CIF wall mesh.

  [top_half_og_between_beam_ports]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_ubp_og_inner_angle};
                 t2:=t+${cif_at_angle} - ${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle};
                 t3:=t-${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata}+pi_2-${cif_uoi_at_angle};
                 t4:=t-${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle + ubp_og_y_coord_1 - cif_outer_radius} + ${fparse pi + ubp_og_angle_1};
                 x1:=${cif_ubp_og_inner_radius}*cos(t1);
                 x2:=${at_radius}*cos(t2);
                 x3:=${cif_ubp_og_inner_radius}*cos(t3);
                 x4:=-${ubp_x_coord_1};
                 x5:=${og_radius}*cos(t4);
                 x6:=${ubp_x_coord_1};
                 if(t<${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle},x1,if(t<${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata},x2,if(t<${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle},x3,if(t<${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle + ubp_og_y_coord_1 - cif_outer_radius},x4,if(t<${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle + ubp_og_y_coord_1 - cif_outer_radius + pi - 2*ubp_og_angle_1},x5,x6)))))'
    y_formula = 't1:=t+${cif_at_angle} - ${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle};
                 t2:=t-${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle} + ${cif_outer_radius};
                 t3:=t-${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle + ubp_og_y_coord_1 - cif_outer_radius} + ${fparse pi + ubp_og_angle_1};
                 t4:=${ubp_og_y_coord_1} - (t - ${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle + ubp_og_y_coord_1 - cif_outer_radius + pi - 2*ubp_og_angle_1});
                 y1:=${cif_uoi_y_coord};
                 y2:=${at_radius}*sin(t1);
                 y3:=${cif_uoi_y_coord};
                 y4:=t2;
                 y5:=-${og_radius}*sin(t3);
                 y6:=t4;
                 if(t<${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle},y1,if(t<${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata},y2,if(t<${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle},y3,if(t<${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle + ubp_og_y_coord_1 - cif_outer_radius},y4,if(t<${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle + ubp_og_y_coord_1 - cif_outer_radius + pi - 2*ubp_og_angle_1},y5,y6)))))'
    section_bounding_t_values = '0
                                 ${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle}
                                 ${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata}
                                 ${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle}
                                 ${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle + ubp_og_y_coord_1 - cif_outer_radius}
                                 ${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle + ubp_og_y_coord_1 - cif_outer_radius + pi - 2*ubp_og_angle_1}
                                 ${fparse cif_uoi_at_angle - cif_ubp_og_inner_angle + pi_minus_2_cata + cif_uoi_at_angle - cif_ubp_og_inner_angle + ubp_og_y_coord_1 - cif_outer_radius + pi - 2*ubp_og_angle_1 + (ubp_og_y_coord_1 - cif_outer_radius)}'
    nums_segments = '${og_num_intervals_before_ubp} ${semi_circle_num_intervals} ${og_num_intervals_before_ubp} ${og_ubp_num_intervals} ${curve_between_bp_num_intervals} ${og_ubp_num_intervals}'
    is_closed_loop = true
    constant_names = pi_2
    constant_expressions = '${fparse pi}'
  []
  [xydg_mesh_top_half_og_between_beam_ports]
    type = XYDelaunayGenerator
    boundary = 'top_half_og_between_beam_ports'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_block_id}
    output_boundary = ${boundary_id_index_15}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_og_between_beam_ports]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_og_between_beam_ports stitch_left_at_cif_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_15} ${boundary_id_index_12}'
  []
(research_reactors/agn/3D_AGN-201_Final.i)

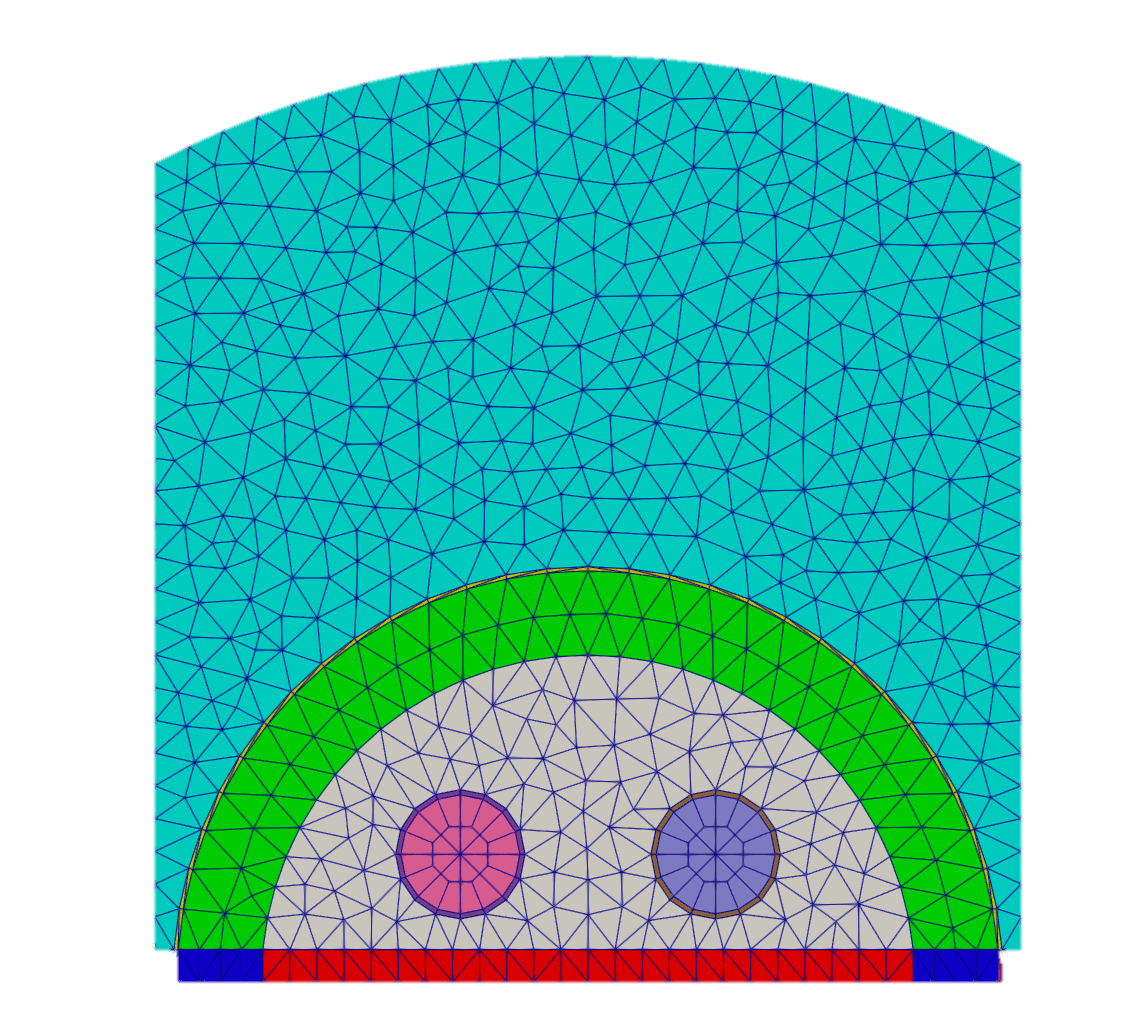

Figure 7: 2D top half core mesh featuring the CCR in pink, SR1 in purple, CIF wall in red, inner graphite layer in green, side inner graphite blocks in blue, and outer graphite layer in teal.

The top lead channel between the UBP mesh is modeled and then triangulated. The mesh is then stitched to the top outer gas channel mesh.

  [top_half_lead_between_beam_ports]
    type = ParsedCurveGenerator
    x_formula = 't1:=t-${fparse ubp_lead_y_coord_1 - ubp_og_y_coord_1}+${ubp_og_angle_1};
                 t2:=t-${fparse 2*ubp_lead_y_coord_1 - 2*ubp_og_y_coord_1 + pi - 2*ubp_og_angle_1}+pi_2+${ubp_lead_angle_1};
                 x1:=${ubp_x_coord_1};
                 x2:=${og_radius}*cos(t1);
                 x3:=-${ubp_x_coord_1};
                 x4:=${lead_radius}*cos(t2);
                 if(t<${fparse ubp_lead_y_coord_1 - ubp_og_y_coord_1},x1,if(t<${fparse ubp_lead_y_coord_1 - ubp_og_y_coord_1 + pi - 2*ubp_og_angle_1},x2,if(t<${fparse 2*ubp_lead_y_coord_1 - 2*ubp_og_y_coord_1 + pi - 2*ubp_og_angle_1},x3,x4)))'
    y_formula = 't1:=${ubp_lead_y_coord_1}-t;
                 t2:=t-${fparse ubp_lead_y_coord_1 - ubp_og_y_coord_1}+${ubp_og_angle_1};
                 t3:=t-${fparse ubp_lead_y_coord_1 - ubp_og_y_coord_1 + pi - 2*ubp_og_angle_1}+${ubp_og_y_coord_1};
                 t4:=t-${fparse 2*ubp_lead_y_coord_1 - 2*ubp_og_y_coord_1 + pi - 2*ubp_og_angle_1}+pi_2+${ubp_lead_angle_1};
                 y1:=t1;
                 y2:=${og_radius}*sin(t2);
                 y3:=t3;
                 y4:=-${lead_radius}*sin(t4);
                 if(t<${fparse ubp_lead_y_coord_1 - ubp_og_y_coord_1},y1,if(t<${fparse ubp_lead_y_coord_1 - ubp_og_y_coord_1 + pi - 2*ubp_og_angle_1},y2,if(t<${fparse 2*ubp_lead_y_coord_1 - 2*ubp_og_y_coord_1 + pi - 2*ubp_og_angle_1},y3,y4)))'
    section_bounding_t_values = '0 ${fparse ubp_lead_y_coord_1 - ubp_og_y_coord_1} ${fparse ubp_lead_y_coord_1 - ubp_og_y_coord_1 + pi - 2*ubp_og_angle_1} ${fparse 2*ubp_lead_y_coord_1 - 2*ubp_og_y_coord_1 + pi - 2*ubp_og_angle_1} ${fparse 2*ubp_lead_y_coord_1 - 2*ubp_og_y_coord_1 + pi - 2*ubp_og_angle_1 + pi - 2*ubp_lead_angle_1}'
    nums_segments = '${lead_ubp_num_intervals} ${curve_between_bp_num_intervals} ${lead_ubp_num_intervals} ${curve_between_bp_num_intervals}'
    is_closed_loop = true
    constant_names = pi_2
    constant_expressions = '${fparse pi}'
  []
  [xydg_mesh_top_half_lead_between_beam_ports]
    type = XYDelaunayGenerator
    boundary = 'top_half_lead_between_beam_ports'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_block_id}
    output_boundary = ${boundary_id_index_16}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_lead_between_beam_ports]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_lead_between_beam_ports stitch_top_half_og_between_beam_ports'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_16} ${boundary_id_index_15}'
  []
(research_reactors/agn/3D_AGN-201_Final.i)

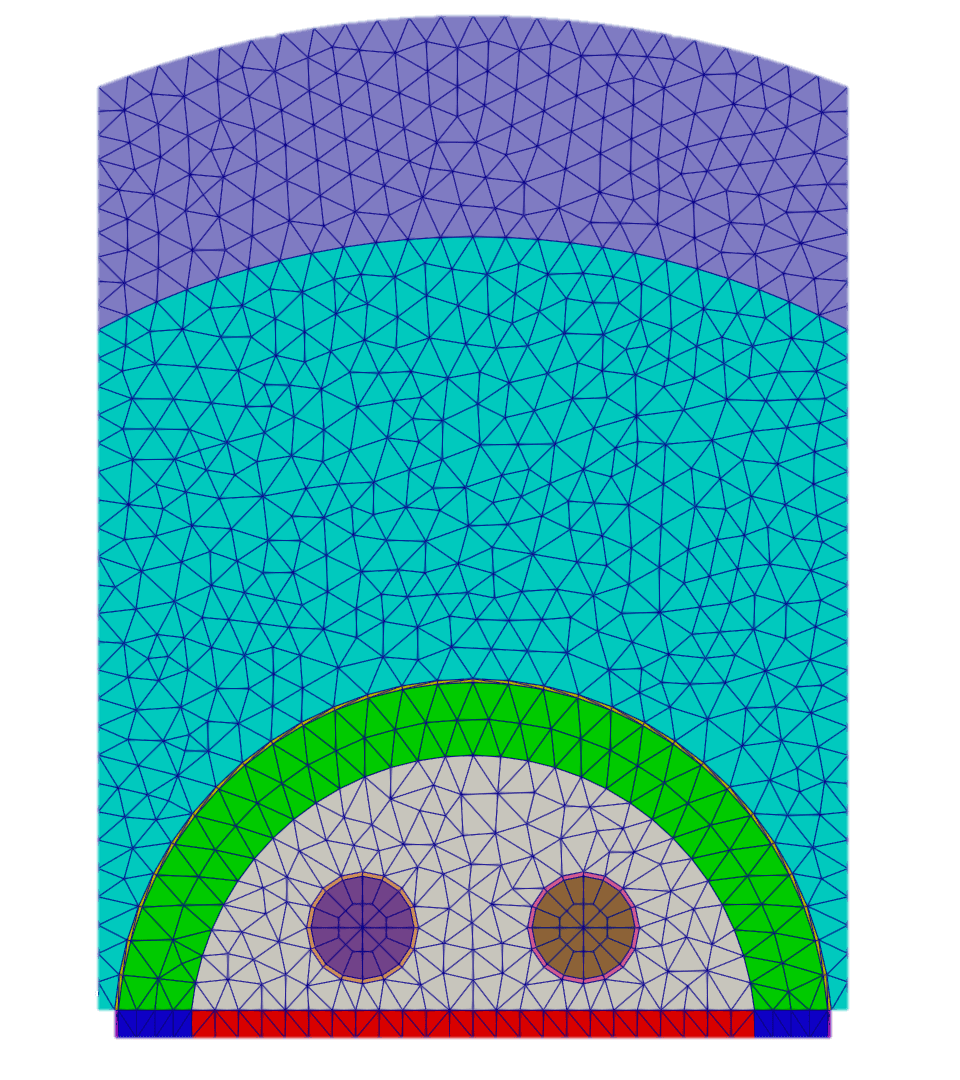

Figure 8: 2D top half core mesh featuring lead layer in purple.

The boundary between the top air gap channel between the UBP mesh of the channel is generated from the equations for its curve, then the inside region is triangulated. The mesh is then stitched to the top lead channel mesh.

  [top_half_ag_between_beam_ports]
    type = ParsedCurveGenerator
    x_formula = 't1:=t-${fparse ubp_ag_y_coord_1 - ubp_lead_y_coord_1}+${ubp_lead_angle_1};
                 t2:=t-${fparse 2*ubp_ag_y_coord_1 - 2*ubp_lead_y_coord_1 + pi - 2*ubp_lead_angle_1}+pi_2+${ubp_ag_angle_1};
                 x1:=${ubp_x_coord_1};
                 x2:=${lead_radius}*cos(t1);
                 x3:=-${ubp_x_coord_1};
                 x4:=${ag_radius}*cos(t2);
                 if(t<${fparse ubp_ag_y_coord_1 - ubp_lead_y_coord_1},x1,if(t<${fparse ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + pi - 2*ubp_lead_angle_1},x2,if(t<${fparse 2*ubp_ag_y_coord_1 - 2*ubp_lead_y_coord_1 + pi - 2*ubp_lead_angle_1},x3,x4)))'
    y_formula = 't1:=${ubp_ag_y_coord_1}-t;
                 t2:=t-${fparse ubp_ag_y_coord_1 - ubp_lead_y_coord_1}+${ubp_lead_angle_1};
                 t3:=t-${fparse ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + pi - 2*ubp_lead_angle_1}+${ubp_lead_y_coord_1};
                 t4:=t-${fparse 2*ubp_ag_y_coord_1 - 2*ubp_lead_y_coord_1 + pi - 2*ubp_lead_angle_1}+pi_2+${ubp_ag_angle_1};
                 y1:=t1;
                 y2:=${lead_radius}*sin(t2);
                 y3:=t3;
                 y4:=-${ag_radius}*sin(t4);
                 if(t<${fparse ubp_ag_y_coord_1 - ubp_lead_y_coord_1},y1,if(t<${fparse ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + pi - 2*ubp_lead_angle_1},y2,if(t<${fparse 2*ubp_ag_y_coord_1 - 2*ubp_lead_y_coord_1 + pi - 2*ubp_lead_angle_1},y3,y4)))'
    section_bounding_t_values = '0 ${fparse ubp_ag_y_coord_1 - ubp_lead_y_coord_1} ${fparse ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + pi - 2*ubp_lead_angle_1} ${fparse 2*ubp_ag_y_coord_1 - 2*ubp_lead_y_coord_1 + pi - 2*ubp_lead_angle_1} ${fparse 2*ubp_ag_y_coord_1 - 2*ubp_lead_y_coord_1 + pi - 2*ubp_lead_angle_1 + pi - 2*ubp_ag_angle_1}'
    nums_segments = '${ag_ubp_num_intervals} ${curve_between_bp_num_intervals} ${ag_ubp_num_intervals} ${curve_between_bp_num_intervals}'
    is_closed_loop = true
    constant_names = pi_2
    constant_expressions = '${fparse pi}'
  []
  [xydg_mesh_top_half_ag_between_beam_ports]
    type = XYDelaunayGenerator
    boundary = 'top_half_ag_between_beam_ports'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_block_id}
    output_boundary = ${boundary_id_index_17}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_ag_between_beam_ports]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_ag_between_beam_ports stitch_top_half_lead_between_beam_ports'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_17} ${boundary_id_index_16}'
  []
(research_reactors/agn/3D_AGN-201_Final.i)

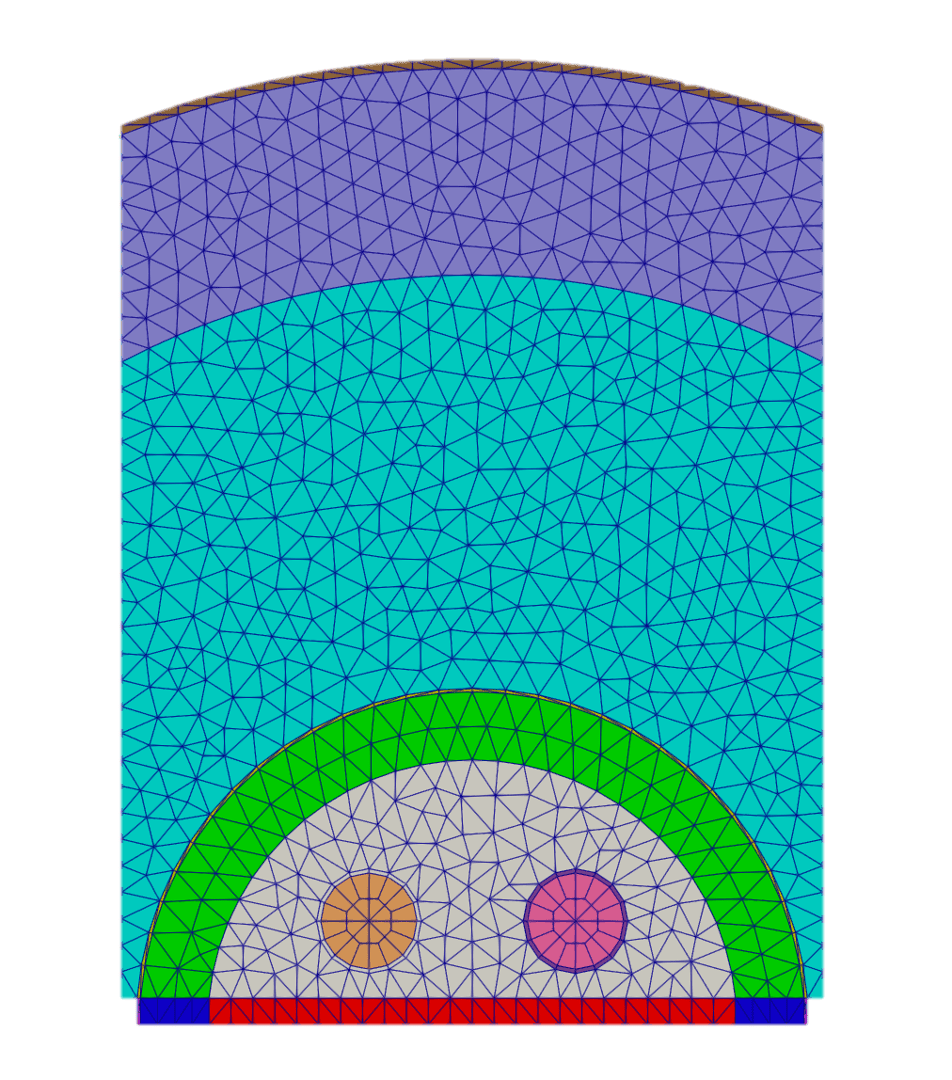

Figure 9: 2D top half core mesh featuring air gap layer in brown.

The top reactor tank channel between the UBP mesh is also rendered from the equations for its curve, then the inside region is triangulated. The mesh is then stitched to the top air gap channel mesh.

  [top_half_rt_between_beam_ports]
    type = ParsedCurveGenerator
    x_formula = 't1:=t-${fparse ubp_rt_y_coord_1 - ubp_ag_y_coord_1}+${ubp_ag_angle_1};
                 t2:=t-${fparse 2*ubp_rt_y_coord_1 - 2*ubp_ag_y_coord_1 + pi - 2*ubp_ag_angle_1}+pi_2+${ubp_rt_angle_1};
                 x1:=${ubp_x_coord_1};
                 x2:=${ag_radius}*cos(t1);
                 x3:=-${ubp_x_coord_1};
                 x4:=${rt_radius}*cos(t2);
                 if(t<${fparse ubp_rt_y_coord_1 - ubp_ag_y_coord_1},x1,if(t<${fparse ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + pi - 2*ubp_ag_angle_1},x2,if(t<${fparse 2*ubp_rt_y_coord_1 - 2*ubp_ag_y_coord_1 + pi - 2*ubp_ag_angle_1},x3,x4)))'
    y_formula = 't1:=${ubp_rt_y_coord_1}-t;
                 t2:=t-${fparse ubp_rt_y_coord_1 - ubp_ag_y_coord_1}+${ubp_ag_angle_1};
                 t3:=t-${fparse ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + pi - 2*ubp_ag_angle_1}+${ubp_ag_y_coord_1};
                 t4:=t-${fparse 2*ubp_rt_y_coord_1 - 2*ubp_ag_y_coord_1 + pi - 2*ubp_ag_angle_1}+pi_2+${ubp_rt_angle_1};
                 y1:=t1;
                 y2:=${ag_radius}*sin(t2);
                 y3:=t3;
                 y4:=-${rt_radius}*sin(t4);
                 if(t<${fparse ubp_rt_y_coord_1 - ubp_ag_y_coord_1},y1,if(t<${fparse ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + pi - 2*ubp_ag_angle_1},y2,if(t<${fparse 2*ubp_rt_y_coord_1 - 2*ubp_ag_y_coord_1 + pi - 2*ubp_ag_angle_1},y3,y4)))'
    section_bounding_t_values = '0 ${fparse ubp_rt_y_coord_1 - ubp_ag_y_coord_1} ${fparse ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + pi - 2*ubp_ag_angle_1} ${fparse 2*ubp_rt_y_coord_1 - 2*ubp_ag_y_coord_1 + pi - 2*ubp_ag_angle_1} ${fparse 2*ubp_rt_y_coord_1 - 2*ubp_ag_y_coord_1 + pi - 2*ubp_ag_angle_1 + pi - 2*ubp_rt_angle_1}'
    nums_segments = '${rt_ubp_num_intervals} ${curve_between_bp_num_intervals} ${rt_ubp_num_intervals} ${curve_between_bp_num_intervals}'
    is_closed_loop = true
    constant_names = pi_2
    constant_expressions = '${fparse pi}'
  []
  [xydg_mesh_top_half_rt_between_beam_ports]
    type = XYDelaunayGenerator
    boundary = 'top_half_rt_between_beam_ports'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_block_id}
    output_boundary = ${boundary_id_index_18}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_rt_between_beam_ports]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_rt_between_beam_ports stitch_top_half_ag_between_beam_ports'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_18} ${boundary_id_index_17}'
  []
(research_reactors/agn/3D_AGN-201_Final.i)

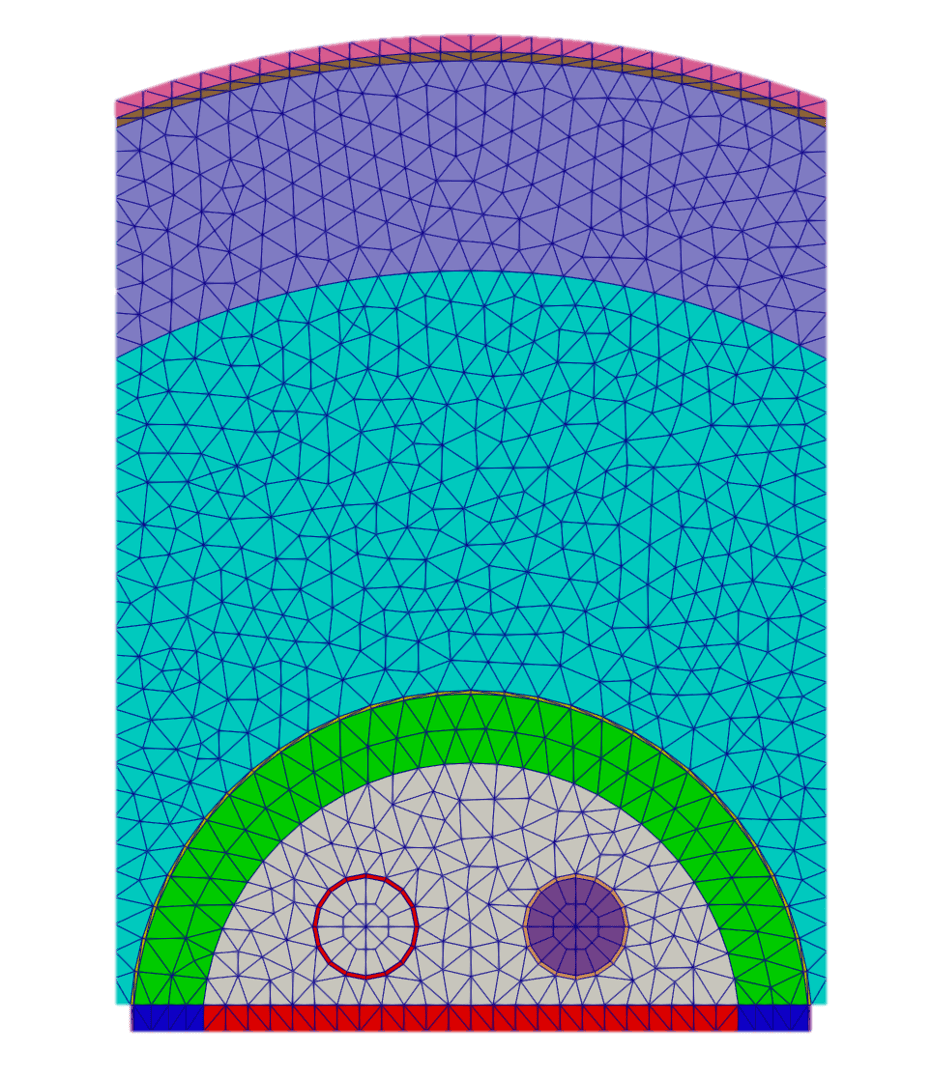

Figure 10: 2D top half core mesh featuring reactor tank layer in pink.

The top water channel between the UBP mesh is once again produced from the equations for its curve, then the inside region is triangulated. The mesh is then stitched to the top reactor tank channel mesh. Lastly the boundaries are renamed.

  [top_half_water_between_beam_ports]
    type = ParsedCurveGenerator
    x_formula = 't1:=t-${fparse ubp_water_y_coord_1 - ubp_rt_y_coord_1}+${ubp_rt_angle_1};
                 t2:=t-${fparse 2*ubp_water_y_coord_1 - 2*ubp_rt_y_coord_1 + pi - 2*ubp_rt_angle_1}+pi_2+${ubp_water_angle_1};
                 x1:=${ubp_x_coord_1};
                 x2:=${rt_radius}*cos(t1);
                 x3:=-${ubp_x_coord_1};
                 x4:=${water_radius}*cos(t2);
                 if(t<${fparse ubp_water_y_coord_1 - ubp_rt_y_coord_1},x1,if(t<${fparse ubp_water_y_coord_1 - ubp_rt_y_coord_1 + pi - 2*ubp_rt_angle_1},x2,if(t<${fparse 2*ubp_water_y_coord_1 - 2*ubp_rt_y_coord_1 + pi - 2*ubp_rt_angle_1},x3,x4)))'
    y_formula = 't1:=${ubp_water_y_coord_1}-t;
                 t2:=t-${fparse ubp_water_y_coord_1 - ubp_rt_y_coord_1}+${ubp_rt_angle_1};
                 t3:=t-${fparse ubp_water_y_coord_1 - ubp_rt_y_coord_1 + pi - 2*ubp_rt_angle_1}+${ubp_rt_y_coord_1};
                 t4:=t-${fparse 2*ubp_water_y_coord_1 - 2*ubp_rt_y_coord_1 + pi - 2*ubp_rt_angle_1}+pi_2+${ubp_water_angle_1};
                 y1:=t1;
                 y2:=${rt_radius}*sin(t2);
                 y3:=t3;
                 y4:=-${water_radius}*sin(t4);
                 if(t<${fparse ubp_water_y_coord_1 - ubp_rt_y_coord_1},y1,if(t<${fparse ubp_water_y_coord_1 - ubp_rt_y_coord_1 + pi - 2*ubp_rt_angle_1},y2,if(t<${fparse 2*ubp_water_y_coord_1 - 2*ubp_rt_y_coord_1 + pi - 2*ubp_rt_angle_1},y3,y4)))'
    section_bounding_t_values = '0 ${fparse ubp_water_y_coord_1 - ubp_rt_y_coord_1} ${fparse ubp_water_y_coord_1 - ubp_rt_y_coord_1 + pi - 2*ubp_rt_angle_1} ${fparse 2*ubp_water_y_coord_1 - 2*ubp_rt_y_coord_1 + pi - 2*ubp_rt_angle_1} ${fparse 2*ubp_water_y_coord_1 - 2*ubp_rt_y_coord_1 + pi - 2*ubp_rt_angle_1 + pi - 2*ubp_water_angle_1}'
    nums_segments = '${water_ubp_num_intervals} ${curve_between_bp_num_intervals} ${water_ubp_num_intervals} ${curve_between_bp_num_intervals}'
    is_closed_loop = true
    constant_names = pi_2
    constant_expressions = '${fparse pi}'
  []
  [xydg_mesh_top_half_water_between_beam_ports]
    type = XYDelaunayGenerator
    boundary = 'top_half_water_between_beam_ports'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_block_id}
    output_boundary = ${boundary_id_index_19}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_water_between_beam_ports]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_water_between_beam_ports stitch_top_half_rt_between_beam_ports'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_19} ${boundary_id_index_18}'
  []
  [rename_boundaries_5]
    type = RenameBoundaryGenerator
    input = stitch_top_half_water_between_beam_ports
    old_boundary = '${boundary_id_index_12} ${boundary_id_index_13} ${boundary_id_index_14} ${boundary_id_index_15} ${boundary_id_index_16} ${boundary_id_index_17} ${boundary_id_index_18} ${boundary_id_index_19}'
    new_boundary = '${boundary_id_index_20} ${boundary_id_index_20} ${boundary_id_index_20} ${boundary_id_index_20} ${boundary_id_index_20} ${boundary_id_index_20} ${boundary_id_index_20} ${boundary_id_index_20}'
  []
  # CIF wall under the outer graphite before the UBP starts
(research_reactors/agn/3D_AGN-201_Final.i)

Figure 11: 2D top half core mesh featuring water layer in dark purple.

Outer Graphite before UBP/CIF

The mesh for the CIF wall under the outer graphite before the UBP starts is then constructed and triangulated. The mesh is stitched to the previous mesh and the boundaries are renamed.

  [top_half_right_og_before_ubp_cif_wall]
    type = ParsedCurveGenerator
    x_formula = 't1:=${ubp_x_coord_1}-t;
                 t2:=t+${fparse at_radius*cos(cif_at_angle)}-${fparse ubp_x_coord_1 - at_radius*cos(cif_at_angle) + cif_outer_radius};
                 x1:=t1;
                 x2:=${fparse at_radius*cos(cif_at_angle)};
                 x3:=t2;
                 x4:=${ubp_x_coord_1};
                 if(t<${fparse ubp_x_coord_1 - at_radius*cos(cif_at_angle)},x1,
                 if(t<${fparse ubp_x_coord_1 - at_radius*cos(cif_at_angle) + cif_outer_radius},x2,
                 if(t<${fparse ubp_x_coord_1 - at_radius*cos(cif_at_angle) + cif_outer_radius + (ubp_x_coord_1 - at_radius*cos(cif_at_angle))},x3,x4)))'
    y_formula = 't1:=${cif_outer_radius}-(t-${fparse ubp_x_coord_1 - at_radius*cos(cif_at_angle)});
                 t2:=t-${fparse ubp_x_coord_1 - at_radius*cos(cif_at_angle) + cif_outer_radius + (ubp_x_coord_1 - at_radius*cos(cif_at_angle))};
                 y1:=${cif_outer_radius};
                 y2:=t1;
                 y3:=0;
                 y4:=t2;
                 if(t<${fparse ubp_x_coord_1 - at_radius*cos(cif_at_angle)},y1,
                 if(t<${fparse ubp_x_coord_1 - at_radius*cos(cif_at_angle) + cif_outer_radius},y2,
                 if(t<${fparse ubp_x_coord_1 - at_radius*cos(cif_at_angle) + cif_outer_radius + (ubp_x_coord_1 - at_radius*cos(cif_at_angle))},y3,y4)))'
    section_bounding_t_values = '
    0
    ${fparse ubp_x_coord_1 - at_radius*cos(cif_at_angle)}
    ${fparse ubp_x_coord_1 - at_radius*cos(cif_at_angle) + cif_outer_radius}
    ${fparse ubp_x_coord_1 - at_radius*cos(cif_at_angle) + cif_outer_radius + (ubp_x_coord_1 - at_radius*cos(cif_at_angle))}
    ${fparse ubp_x_coord_1 - at_radius*cos(cif_at_angle) + cif_outer_radius + (ubp_x_coord_1 - at_radius*cos(cif_at_angle)) + cif_outer_radius}'
    nums_segments = '${og_num_intervals_before_ubp} ${cif_wall_num_intervals} ${og_num_intervals_before_ubp} ${cif_wall_num_intervals}'
    is_closed_loop = true
    constant_names = pi_2
    constant_expressions = '${fparse pi}'
  []
  [xydg_mesh_top_half_right_og_before_ubp_cif_wall]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_og_before_ubp_cif_wall'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_cif_wall_block_id}
    output_boundary = ${boundary_id_index_21}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_og_before_ubp_cif_wall]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_og_before_ubp_cif_wall rename_boundaries_5'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_21} ${boundary_id_index_20}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_og_before_ubp_cif_wall]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_og_before_ubp_cif_wall
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_6]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_og_before_ubp_cif_wall
    old_boundary = '${boundary_id_index_21}'
    new_boundary = '${boundary_id_index_22}'
  []
  [stitch_top_half_left_og_before_ubp_cif_wall]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_6 stitch_top_half_right_og_before_ubp_cif_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_22} ${boundary_id_index_20}'
  []
  # CIF wall intersection with the UBP wall
  [top_half_right_ubp_cif_wall_1]
    type = ParsedCurveGenerator
    x_formula = 't1:=${ubp_x_coord_1}+t;
                 t2:=${ubp_x_coord_2}-(t-${fparse ubp_x_coord_2 - ubp_x_coord_1 + cif_outer_radius});
                 x1:=t1;
                 x2:=${ubp_x_coord_2};
                 x3:=t2;
                 x4:=${ubp_x_coord_1};
                 if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1},x1,if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1 + cif_outer_radius},x2,if(t<${fparse 2*ubp_x_coord_2 - 2*ubp_x_coord_1 + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=${cif_outer_radius}-(t-${fparse ubp_x_coord_2 - ubp_x_coord_1});
                 t2:=(t-${fparse 2*ubp_x_coord_2 - 2*ubp_x_coord_1 + cif_outer_radius});
                 y1:=${cif_outer_radius};
                 y2:=t1;
                 y3:=0;
                 y4:=t2;
                 if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1},y1,if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1 + cif_outer_radius},y2,if(t<${fparse 2*ubp_x_coord_2 - 2*ubp_x_coord_1 + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0 ${fparse ubp_x_coord_2 - ubp_x_coord_1} ${fparse ubp_x_coord_2 - ubp_x_coord_1 + cif_outer_radius} ${fparse 2*ubp_x_coord_2 - 2*ubp_x_coord_1 + cif_outer_radius} ${fparse 2*ubp_x_coord_2 - 2*ubp_x_coord_1 + 2*cif_outer_radius}'
    nums_segments = '${ubp_wall_num_intervals} ${cif_wall_num_intervals} ${ubp_wall_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_cif_wall_1]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_cif_wall_1'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_cif_wall_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_23}
    desired_area = ${xydg_area}
  []
  [rename_boundaries_7]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_og_before_ubp_cif_wall
    old_boundary = '${boundary_id_index_22} ${boundary_id_index_21} ${boundary_id_index_20}'
    new_boundary = '${boundary_id_index_24} ${boundary_id_index_24} ${boundary_id_index_24}'
  []
  [stitch_top_half_right_ubp_cif_wall_1]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_cif_wall_1 rename_boundaries_7'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_23} ${boundary_id_index_24}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_cif_wall_1]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_cif_wall_1
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_8]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_cif_wall_1
    old_boundary = '${boundary_id_index_23}'
    new_boundary = '${boundary_id_index_25}'
  []
  [stitch_top_half_left_ubp_cif_wall_1]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_8 stitch_top_half_right_ubp_cif_wall_1'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_25} ${boundary_id_index_24}'
  []
  [rename_boundaries_9]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_cif_wall_1
    old_boundary = '${boundary_id_index_23} ${boundary_id_index_24} ${boundary_id_index_25}'
    new_boundary = '${boundary_id_index_26} ${boundary_id_index_26} ${boundary_id_index_26}'
  []
  # UBP inner wall in outer graphite
  [top_half_right_ubp_inner_wall_in_og]
    type = ParsedCurveGenerator
    x_formula = 't1:=${ubp_x_coord_1}+t;
                 t2:=t-${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius}+${ubp_og_angle_2};
                 x1:=t1;
                 x2:=${ubp_x_coord_2};
                 x3:=${og_radius}*cos(t2);
                 x4:=${ubp_x_coord_1};
                 if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1},x1,if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius},x2,if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius + ubp_og_angle_1 - ubp_og_angle_2},x3,x4)))'
    y_formula = 't1:=${cif_outer_radius}+(t-${fparse ubp_x_coord_2 - ubp_x_coord_1});
                 t2:=t-${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius}+${ubp_og_angle_2};
                 t3:=${ubp_og_y_coord_1}-(t-${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius + ubp_og_angle_1 - ubp_og_angle_2});
                 y1:=${cif_outer_radius};
                 y2:=t1;
                 y3:=${og_radius}*sin(t2);
                 y4:=t3;
                 if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1},y1,if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius},y2,if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius + ubp_og_angle_1 - ubp_og_angle_2},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_x_coord_2 - ubp_x_coord_1}
                                 ${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius}
                                 ${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius + ubp_og_angle_1 - ubp_og_angle_2}
                                 ${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius + ubp_og_angle_1 - ubp_og_angle_2 + ubp_og_y_coord_1 - cif_outer_radius}'
    nums_segments = '${ubp_wall_num_intervals} ${og_ubp_num_intervals} ${ubp_wall_num_intervals} ${og_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_inner_wall_in_og]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_inner_wall_in_og'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_27}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_inner_wall_in_og]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_9 xydg_mesh_top_half_right_ubp_inner_wall_in_og'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_26} ${boundary_id_index_27}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_inner_wall_in_og]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_inner_wall_in_og
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_10]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_inner_wall_in_og
    old_boundary = '${boundary_id_index_27}'
    new_boundary = '${boundary_id_index_28}'
  []
  [stitch_top_half_left_ubp_inner_wall_in_og]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_10 stitch_top_half_right_ubp_inner_wall_in_og'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_28} ${boundary_id_index_26}'
  []
  # In theory we can jump back and start reusing earlier boundary IDs
  [rename_boundaries_11]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_inner_wall_in_og
    old_boundary = '${boundary_id_index_28} ${boundary_id_index_27} ${boundary_id_index_26}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP inner wall in lead
  [top_half_right_ubp_inner_wall_in_lead]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_og_angle_2};
                 t2:=${ubp_lead_angle_1}-(t-${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1});
                 x1:=${og_radius}*cos(t1);
                 x2:=${ubp_x_coord_1};
                 x3:=${lead_radius}*cos(t2);
                 x4:=${ubp_x_coord_2};
                 if(t<${fparse ubp_og_angle_1 - ubp_og_angle_2},x1,if(t<${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1},x2,if(t<${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1 + ubp_lead_angle_1 - ubp_lead_angle_2},x3,x4)))'
    y_formula = 't1:=t+${ubp_og_angle_2};
                 t2:=t-${fparse ubp_og_angle_1 - ubp_og_angle_2}+${ubp_og_y_coord_1};
                 t3:=${ubp_lead_angle_1}-(t-${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1});
                 t4:=${ubp_lead_y_coord_2}-(t-${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1 + ubp_lead_angle_1 - ubp_lead_angle_2});
                 y1:=${og_radius}*sin(t1);
                 y2:=t2;
                 y3:=${lead_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_og_angle_1 - ubp_og_angle_2},y1,if(t<${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1},y2,if(t<${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1 + ubp_lead_angle_1 - ubp_lead_angle_2},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_og_angle_1 - ubp_og_angle_2}
                                 ${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1}
                                 ${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1 + ubp_lead_angle_1 - ubp_lead_angle_2}
                                 ${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1 + ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_lead_y_coord_2 - ubp_og_y_coord_2}'
    nums_segments = '${ubp_wall_num_intervals} ${lead_ubp_num_intervals} ${ubp_wall_num_intervals} ${lead_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_inner_wall_in_lead]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_inner_wall_in_lead'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_inner_wall_in_lead]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_11 xydg_mesh_top_half_right_ubp_inner_wall_in_lead'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_10} ${boundary_id_index_11}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_inner_wall_in_lead]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_inner_wall_in_lead
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_12]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_inner_wall_in_lead
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_inner_wall_in_lead]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_12 stitch_top_half_right_ubp_inner_wall_in_lead'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_13]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_inner_wall_in_lead
    old_boundary = '${boundary_id_index_12} ${boundary_id_index_11} ${boundary_id_index_10}'
    new_boundary = '${boundary_id_index_13} ${boundary_id_index_13} ${boundary_id_index_13}'
  []
  # UBP inner wall in ag
  [top_half_right_ubp_inner_wall_in_ag]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_lead_angle_2};
                 t2:=${ubp_ag_angle_1}-(t-${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1});
                 x1:=${lead_radius}*cos(t1);
                 x2:=${ubp_x_coord_1};
                 x3:=${ag_radius}*cos(t2);
                 x4:=${ubp_x_coord_2};
                 if(t<${fparse ubp_lead_angle_1 - ubp_lead_angle_2},x1,if(t<${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1},x2,if(t<${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + ubp_ag_angle_1 - ubp_ag_angle_2},x3,x4)))'
    y_formula = 't1:=t+${ubp_lead_angle_2};
                 t2:=t-${fparse ubp_lead_angle_1 - ubp_lead_angle_2}+${ubp_lead_y_coord_1};
                 t3:=${ubp_ag_angle_1}-(t-${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1});
                 t4:=${ubp_ag_y_coord_2}-(t-${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + ubp_ag_angle_1 - ubp_ag_angle_2});
                 y1:=${lead_radius}*sin(t1);
                 y2:=t2;
                 y3:=${ag_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_lead_angle_1 - ubp_lead_angle_2},y1,if(t<${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1},y2,if(t<${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + ubp_ag_angle_1 - ubp_ag_angle_2},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_lead_angle_1 - ubp_lead_angle_2}
                                 ${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1}
                                 ${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + ubp_ag_angle_1 - ubp_ag_angle_2}
                                 ${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2}'
    nums_segments = '${ubp_wall_num_intervals} ${ag_ubp_num_intervals} ${ubp_wall_num_intervals} ${ag_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_inner_wall_in_ag]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_inner_wall_in_ag'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_14}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_inner_wall_in_ag]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_inner_wall_in_ag rename_boundaries_13'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_14} ${boundary_id_index_13}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_inner_wall_in_ag]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_inner_wall_in_ag
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_14]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_inner_wall_in_ag
    old_boundary = '${boundary_id_index_14}'
    new_boundary = '${boundary_id_index_15}'
  []
  [stitch_top_half_left_ubp_inner_wall_in_ag]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_14 stitch_top_half_right_ubp_inner_wall_in_ag'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_15} ${boundary_id_index_13}'
  []
  [rename_boundaries_15]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_inner_wall_in_ag
    old_boundary = '${boundary_id_index_15} ${boundary_id_index_14} ${boundary_id_index_13}'
    new_boundary = '${boundary_id_index_16} ${boundary_id_index_16} ${boundary_id_index_16}'
  []
  # UBP inner wall in rt
  [top_half_right_ubp_inner_wall_in_rt]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_ag_angle_2};
                 t2:=${ubp_rt_angle_1}-(t-${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1});
                 x1:=${ag_radius}*cos(t1);
                 x2:=${ubp_x_coord_1};
                 x3:=${rt_radius}*cos(t2);
                 x4:=${ubp_x_coord_2};
                 if(t<${fparse ubp_ag_angle_1 - ubp_ag_angle_2},x1,if(t<${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1},x2,if(t<${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + ubp_rt_angle_1 - ubp_rt_angle_2},x3,x4)))'
    y_formula = 't1:=t+${ubp_ag_angle_2};
                 t2:=t-${fparse ubp_ag_angle_1 - ubp_ag_angle_2}+${ubp_ag_y_coord_1};
                 t3:=${ubp_rt_angle_1}-(t-${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1});
                 t4:=${ubp_rt_y_coord_2}-(t-${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + ubp_rt_angle_1 - ubp_rt_angle_2});
                 y1:=${ag_radius}*sin(t1);
                 y2:=t2;
                 y3:=${rt_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_ag_angle_1 - ubp_ag_angle_2},y1,if(t<${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1},y2,if(t<${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + ubp_rt_angle_1 - ubp_rt_angle_2},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_ag_angle_1 - ubp_ag_angle_2}
                                 ${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1}
                                 ${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + ubp_rt_angle_1 - ubp_rt_angle_2}
                                 ${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2}'
    nums_segments = '${ubp_wall_num_intervals} ${rt_ubp_num_intervals} ${ubp_wall_num_intervals} ${rt_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_inner_wall_in_rt]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_inner_wall_in_rt'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_17}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_inner_wall_in_rt]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_inner_wall_in_rt rename_boundaries_15'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_17} ${boundary_id_index_16}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_inner_wall_in_rt]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_inner_wall_in_rt
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_16]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_inner_wall_in_rt
    old_boundary = '${boundary_id_index_17}'
    new_boundary = '${boundary_id_index_18}'
  []
  [stitch_top_half_left_ubp_inner_wall_in_rt]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_16 stitch_top_half_right_ubp_inner_wall_in_rt'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_18} ${boundary_id_index_16}'
  []
  [rename_boundaries_17]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_inner_wall_in_rt
    old_boundary = '${boundary_id_index_18} ${boundary_id_index_17} ${boundary_id_index_16}'
    new_boundary = '${boundary_id_index_19} ${boundary_id_index_19} ${boundary_id_index_19}'
  []
  # UBP inner wall in water
  [top_half_right_ubp_inner_wall_in_water]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_rt_angle_2};
                 t2:=${ubp_water_angle_1}-(t-${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1});
                 x1:=${rt_radius}*cos(t1);
                 x2:=${ubp_x_coord_1};
                 x3:=${water_radius}*cos(t2);
                 x4:=${ubp_x_coord_2};
                 if(t<${fparse ubp_rt_angle_1 - ubp_rt_angle_2},x1,if(t<${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1},x2,if(t<${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1 + ubp_water_angle_1 - ubp_water_angle_2},x3,x4)))'
    y_formula = 't1:=t+${ubp_rt_angle_2};
                 t2:=t-${fparse ubp_rt_angle_1 - ubp_rt_angle_2}+${ubp_rt_y_coord_1};
                 t3:=${ubp_water_angle_1}-(t-${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1});
                 t4:=${ubp_water_y_coord_2}-(t-${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1 + ubp_water_angle_1 - ubp_water_angle_2});
                 y1:=${rt_radius}*sin(t1);
                 y2:=t2;
                 y3:=${water_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_rt_angle_1 - ubp_rt_angle_2},y1,if(t<${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1},y2,if(t<${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1 + ubp_water_angle_1 - ubp_water_angle_2},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_rt_angle_1 - ubp_rt_angle_2}
                                 ${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1}
                                 ${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1 + ubp_water_angle_1 - ubp_water_angle_2}
                                 ${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1 + ubp_water_angle_1 - ubp_water_angle_2 + ubp_water_y_coord_2 - ubp_rt_y_coord_2}'
    nums_segments = '${ubp_wall_num_intervals} ${water_ubp_num_intervals} ${ubp_wall_num_intervals} ${water_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_inner_wall_in_water]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_inner_wall_in_water'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_20}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_inner_wall_in_water]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_inner_wall_in_water rename_boundaries_17'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_20} ${boundary_id_index_19}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_inner_wall_in_water]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_inner_wall_in_water
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_18]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_inner_wall_in_water
    old_boundary = '${boundary_id_index_20}'
    new_boundary = '${boundary_id_index_21}'
  []
  [stitch_top_half_left_ubp_inner_wall_in_water]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_18 stitch_top_half_right_ubp_inner_wall_in_water'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_21} ${boundary_id_index_19}'
  []
  [rename_boundaries_19]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_inner_wall_in_water
    old_boundary = '${boundary_id_index_19} ${boundary_id_index_20} ${boundary_id_index_21}'
    new_boundary = '${boundary_id_index_22} ${boundary_id_index_22} ${boundary_id_index_22}'
  []
  # CIF outer wall in UBP channel
  [top_half_right_cif_wall_in_ubp_channel]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_2};
                 t2:=${ubp_x_coord_3}-(t-${fparse ubp_x_coord_3 - ubp_x_coord_2 + cif_outer_radius});
                 x1:=t1;
                 x2:=${ubp_x_coord_3};
                 x3:=t2;
                 x4:=${ubp_x_coord_2};
                 if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2},x1,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + cif_outer_radius},x2,if(t<${fparse 2*ubp_x_coord_3 - 2*ubp_x_coord_2 + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse ubp_x_coord_3 - ubp_x_coord_2};
                 t2:=${cif_outer_radius}-(t-${fparse 2*ubp_x_coord_3 - 2*ubp_x_coord_2 + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2},y1,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + cif_outer_radius},y2,if(t<${fparse 2*ubp_x_coord_3 - 2*ubp_x_coord_2 + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2}
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2 + cif_outer_radius}
                                 ${fparse 2*ubp_x_coord_3 - 2*ubp_x_coord_2 + cif_outer_radius}
                                 ${fparse 2*ubp_x_coord_3 - 2*ubp_x_coord_2 + 2*cif_outer_radius}'
    nums_segments = '${ubp_channel_num_intervals} ${cif_wall_num_intervals} ${ubp_channel_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_ubp_channel]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_ubp_channel'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_cif_wall_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_23}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_ubp_channel]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_ubp_channel rename_boundaries_19'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_23} ${boundary_id_index_22}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_ubp_channel]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_ubp_channel
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_20]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_ubp_channel
    old_boundary = '${boundary_id_index_23}'
    new_boundary = '${boundary_id_index_24}'
  []
  [stitch_top_half_left_cif_wall_in_ubp_channel]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_20 stitch_top_half_right_cif_wall_in_ubp_channel'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_24} ${boundary_id_index_22}'
  []
  [rename_boundaries_21]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_ubp_channel
    old_boundary = '${boundary_id_index_22} ${boundary_id_index_23} ${boundary_id_index_24}'
    new_boundary = '${boundary_id_index_25} ${boundary_id_index_25} ${boundary_id_index_25}'
  []
  # Outer graphite in UBP channel
  [top_half_right_og_in_ubp_channel]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_2};
                 t2:=t-${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius}+${ubp_og_angle_3};
                 x1:=t1;
                 x2:=${ubp_x_coord_3};
                 x3:=${og_radius}*cos(t2);
                 x4:=${ubp_x_coord_2};
                 if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2},x1,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius},x2,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3},x3,x4)))'
    y_formula = 't1:=t-${fparse ubp_x_coord_3 - ubp_x_coord_2}+${cif_outer_radius};
                 t2:=t-${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius}+${ubp_og_angle_3};
                 t3:=${ubp_og_y_coord_2}-(t-${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3});
                 y1:=${cif_outer_radius};
                 y2:=t1;
                 y3:=${og_radius}*sin(t2);
                 y4:=t3;
                 if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2},y1,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius},y2,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2}
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius}
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3}
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3 + ubp_og_y_coord_2 - cif_outer_radius}'
    nums_segments = '${ubp_channel_num_intervals} ${og_ubp_num_intervals} ${ubp_channel_num_intervals} ${og_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_og_in_ubp_channel]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_og_in_ubp_channel'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_26}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_og_in_ubp_channel]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_og_in_ubp_channel rename_boundaries_21'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_26} ${boundary_id_index_25}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_og_in_ubp_channel]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_og_in_ubp_channel
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_22]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_og_in_ubp_channel
    old_boundary = '${boundary_id_index_26}'
    new_boundary = '${boundary_id_index_27}'
  []
  [stitch_top_half_left_og_in_ubp_channel]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_22 stitch_top_half_right_og_in_ubp_channel'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_27} ${boundary_id_index_25}'
  []
  [rename_boundaries_23]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_og_in_ubp_channel
    old_boundary = '${boundary_id_index_27} ${boundary_id_index_26} ${boundary_id_index_25}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP channel in lead
  [top_half_right_ubp_channel_in_lead]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_og_angle_3};
                 t2:=${ubp_lead_angle_2}-(t-${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2});
                 x1:=${og_radius}*cos(t1);
                 x2:=${ubp_x_coord_2};
                 x3:=${lead_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3},x1,if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2},x2,if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3},x3,x4)))'
    y_formula = 't1:=t+${ubp_og_angle_3};
                 t2:=t-${fparse ubp_og_angle_2 - ubp_og_angle_3}+${ubp_og_y_coord_2};
                 t3:=${ubp_lead_angle_2}-(t-${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2});
                 t4:=${ubp_lead_y_coord_3}-(t-${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3});
                 y1:=${og_radius}*sin(t1);
                 y2:=t2;
                 y3:=${lead_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3},y1,if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2},y2,if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_og_angle_2 - ubp_og_angle_3}
                                 ${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2}
                                 ${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3}
                                 ${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_lead_y_coord_3 - ubp_og_y_coord_3}'
    nums_segments = '${ubp_channel_num_intervals} ${lead_ubp_num_intervals} ${ubp_channel_num_intervals} ${lead_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_channel_in_lead]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_channel_in_lead'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_channel_in_lead]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_channel_in_lead rename_boundaries_23'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_channel_in_lead]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_channel_in_lead
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_24]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_channel_in_lead
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_channel_in_lead]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_24 stitch_top_half_right_ubp_channel_in_lead'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_25]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_channel_in_lead
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP channel in air gap
  [top_half_right_ubp_channel_in_ag]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_lead_angle_3};
                 t2:=${ubp_ag_angle_2}-(t-${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2});
                 x1:=${lead_radius}*cos(t1);
                 x2:=${ubp_x_coord_2};
                 x3:=${ag_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3},x1,if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2},x2,if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3},x3,x4)))'
    y_formula = 't1:=t+${ubp_lead_angle_3};
                 t2:=t-${fparse ubp_lead_angle_2 - ubp_lead_angle_3}+${ubp_lead_y_coord_2};
                 t3:=${ubp_ag_angle_2}-(t-${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2});
                 t4:=${ubp_ag_y_coord_3}-(t-${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3});
                 y1:=${lead_radius}*sin(t1);
                 y2:=t2;
                 y3:=${ag_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3},y1,if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2},y2,if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_lead_angle_2 - ubp_lead_angle_3}
                                 ${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2}
                                 ${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3}
                                 ${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3}'
    nums_segments = '${ubp_channel_num_intervals} ${ag_ubp_num_intervals} ${ubp_channel_num_intervals} ${ag_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_channel_in_ag]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_channel_in_ag'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_channel_in_ag]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_channel_in_ag rename_boundaries_25'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_channel_in_ag]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_channel_in_ag
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_26]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_channel_in_ag
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_channel_in_ag]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_26 stitch_top_half_right_ubp_channel_in_ag'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_27]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_channel_in_ag
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP channel in reactor tank
  [top_half_right_ubp_channel_in_rt]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_ag_angle_3};
                 t2:=${ubp_rt_angle_2}-(t-${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2});
                 x1:=${ag_radius}*cos(t1);
                 x2:=${ubp_x_coord_2};
                 x3:=${rt_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3},x1,if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2},x2,if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3},x3,x4)))'
    y_formula = 't1:=t+${ubp_ag_angle_3};
                 t2:=t-${fparse ubp_ag_angle_2 - ubp_ag_angle_3}+${ubp_ag_y_coord_2};
                 t3:=${ubp_rt_angle_2}-(t-${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2});
                 t4:=${ubp_rt_y_coord_3}-(t-${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3});
                 y1:=${ag_radius}*sin(t1);
                 y2:=t2;
                 y3:=${rt_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3},y1,if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2},y2,if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_ag_angle_2 - ubp_ag_angle_3}
                                 ${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2}
                                 ${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3}
                                 ${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3}'
    nums_segments = '${ubp_channel_num_intervals} ${rt_ubp_num_intervals} ${ubp_channel_num_intervals} ${rt_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_channel_in_rt]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_channel_in_rt'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_channel_in_rt]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_channel_in_rt rename_boundaries_27'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_channel_in_rt]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_channel_in_rt
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_28]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_channel_in_rt
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_channel_in_rt]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_28 stitch_top_half_right_ubp_channel_in_rt'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_29]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_channel_in_rt
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP channel in water
  [top_half_right_ubp_channel_in_water]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_rt_angle_3};
                 t2:=${ubp_water_angle_2}-(t-${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2});
                 x1:=${rt_radius}*cos(t1);
                 x2:=${ubp_x_coord_2};
                 x3:=${water_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3},x1,if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2},x2,if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3},x3,x4)))'
    y_formula = 't1:=t+${ubp_rt_angle_3};
                 t2:=t-${fparse ubp_rt_angle_2 - ubp_rt_angle_3}+${ubp_rt_y_coord_2};
                 t3:=${ubp_water_angle_2}-(t-${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2});
                 t4:=${ubp_water_y_coord_3}-(t-${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3});
                 y1:=${rt_radius}*sin(t1);
                 y2:=t2;
                 y3:=${water_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3},y1,if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2},y2,if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_rt_angle_2 - ubp_rt_angle_3}
                                 ${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2}
                                 ${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3}
                                 ${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3 + ubp_water_y_coord_3 - ubp_rt_y_coord_3}'
    nums_segments = '${ubp_channel_num_intervals} ${water_ubp_num_intervals} ${ubp_channel_num_intervals} ${water_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_channel_in_water]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_channel_in_water'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_channel_in_water]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_channel_in_water rename_boundaries_29'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_channel_in_water]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_channel_in_water
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_30]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_channel_in_water
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_channel_in_water]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_30 stitch_top_half_right_ubp_channel_in_water'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_31]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_channel_in_water
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in UBP outer_wall
  [top_half_right_cif_wall_in_ubp_outer_wall]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_3};
                 t2:=${ubp_x_coord_4}-(t-${fparse ubp_x_coord_4 - ubp_x_coord_3 + cif_outer_radius});
                 x1:=t1;
                 x2:=${ubp_x_coord_4};
                 x3:=t2;
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3},x1,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + cif_outer_radius},x2,if(t<${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse ubp_x_coord_4 - ubp_x_coord_3};
                 t2:=${cif_outer_radius}-(t-${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3},y1,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + cif_outer_radius},y2,if(t<${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3}
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3 + cif_outer_radius}
                                 ${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + cif_outer_radius}
                                 ${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + 2*cif_outer_radius}'
    nums_segments = '${ubp_wall_num_intervals} ${cif_wall_num_intervals} ${ubp_wall_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_ubp_outer_wall]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_ubp_outer_wall'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_cif_wall_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_ubp_outer_wall]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_ubp_outer_wall rename_boundaries_31'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_ubp_outer_wall]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_ubp_outer_wall
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_32]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_ubp_outer_wall
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_ubp_outer_wall]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_32 stitch_top_half_right_cif_wall_in_ubp_outer_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_33]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_ubp_outer_wall
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # Outer graphite in UBP outer wall
  [top_half_right_og_in_ubp_outer_wall]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_3};
                 t2:=t-${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius}+${ubp_og_angle_4};
                 x1:=t1;
                 x2:=${ubp_x_coord_4};
                 x3:=${og_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3},x1,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius},x2,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4},x3,x4)))'
    y_formula = 't1:=t-${fparse ubp_x_coord_4 - ubp_x_coord_3}+${cif_outer_radius};
                 t2:=t-${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius}+${ubp_og_angle_4};
                 t3:=${ubp_og_y_coord_3}-(t-${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4});
                 y1:=${cif_outer_radius};
                 y2:=t1;
                 y3:=${og_radius}*sin(t2);
                 y4:=t3;
                 if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3},y1,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius},y2,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3}
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius}
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4}
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4 + ubp_og_y_coord_3 - cif_outer_radius}'
    nums_segments = '${ubp_wall_num_intervals} ${og_ubp_num_intervals} ${ubp_wall_num_intervals} ${og_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_og_in_ubp_outer_wall]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_og_in_ubp_outer_wall'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_og_in_ubp_outer_wall]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_og_in_ubp_outer_wall rename_boundaries_33'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_og_in_ubp_outer_wall]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_og_in_ubp_outer_wall
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_34]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_og_in_ubp_outer_wall
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_og_in_ubp_outer_wall]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_34 stitch_top_half_right_og_in_ubp_outer_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_35]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_og_in_ubp_outer_wall
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP outer wall in lead
  [top_half_right_ubp_outer_wall_in_lead]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_og_angle_4};
                 t2:=${ubp_lead_angle_3}-(t-${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3});
                 x1:=${og_radius}*cos(t1);
                 x2:=${ubp_x_coord_3};
                 x3:=${lead_radius}*cos(t2);
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4},x1,if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3},x2,if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4},x3,x4)))'
    y_formula = 't1:=t+${ubp_og_angle_4};
                 t2:=t-${fparse ubp_og_angle_3 - ubp_og_angle_4}+${ubp_og_y_coord_3};
                 t3:=${ubp_lead_angle_3}-(t-${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3});
                 t4:=${ubp_lead_y_coord_4}-(t-${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4});
                 y1:=${og_radius}*sin(t1);
                 y2:=t2;
                 y3:=${lead_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4},y1,if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3},y2,if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_og_angle_3 - ubp_og_angle_4}
                                 ${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3}
                                 ${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4}
                                 ${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_lead_y_coord_4 - ubp_og_y_coord_4}'
    nums_segments = '${ubp_wall_num_intervals} ${lead_ubp_num_intervals} ${ubp_wall_num_intervals} ${lead_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_outer_wall_in_lead]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_outer_wall_in_lead'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_outer_wall_in_lead]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_outer_wall_in_lead rename_boundaries_35'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_outer_wall_in_lead]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_outer_wall_in_lead
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_36]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_outer_wall_in_lead
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_outer_wall_in_lead]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_36 stitch_top_half_right_ubp_outer_wall_in_lead'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_37]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_outer_wall_in_lead
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP outer wall in air gap
  [top_half_right_ubp_outer_wall_in_ag]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_lead_angle_4};
                 t2:=${ubp_ag_angle_3}-(t-${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3});
                 x1:=${lead_radius}*cos(t1);
                 x2:=${ubp_x_coord_3};
                 x3:=${ag_radius}*cos(t2);
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4},x1,if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3},x2,if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4},x3,x4)))'
    y_formula = 't1:=t+${ubp_lead_angle_4};
                 t2:=t-${fparse ubp_lead_angle_3 - ubp_lead_angle_4}+${ubp_lead_y_coord_3};
                 t3:=${ubp_ag_angle_3}-(t-${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3});
                 t4:=${ubp_ag_y_coord_4}-(t-${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4});
                 y1:=${lead_radius}*sin(t1);
                 y2:=t2;
                 y3:=${ag_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4},y1,if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3},y2,if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_lead_angle_3 - ubp_lead_angle_4}
                                 ${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3}
                                 ${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4}
                                 ${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_ag_y_coord_4 - ubp_lead_y_coord_4}'
    nums_segments = '${ubp_wall_num_intervals} ${ag_ubp_num_intervals} ${ubp_wall_num_intervals} ${ag_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_outer_wall_in_ag]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_outer_wall_in_ag'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_outer_wall_in_ag]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_outer_wall_in_ag rename_boundaries_37'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_outer_wall_in_ag]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_outer_wall_in_ag
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_38]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_outer_wall_in_ag
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_outer_wall_in_ag]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_38 stitch_top_half_right_ubp_outer_wall_in_ag'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_39]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_outer_wall_in_ag
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP outer wall in reactor tank
  [top_half_right_ubp_outer_wall_in_rt]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_ag_angle_4};
                 t2:=${ubp_rt_angle_3}-(t-${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3});
                 x1:=${ag_radius}*cos(t1);
                 x2:=${ubp_x_coord_3};
                 x3:=${rt_radius}*cos(t2);
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4},x1,if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3},x2,if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4},x3,x4)))'
    y_formula = 't1:=t+${ubp_ag_angle_4};
                 t2:=t-${fparse ubp_ag_angle_3 - ubp_ag_angle_4}+${ubp_ag_y_coord_3};
                 t3:=${ubp_rt_angle_3}-(t-${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3});
                 t4:=${ubp_rt_y_coord_4}-(t-${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4});
                 y1:=${ag_radius}*sin(t1);
                 y2:=t2;
                 y3:=${rt_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4},y1,if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3},y2,if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_ag_angle_3 - ubp_ag_angle_4}
                                 ${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3}
                                 ${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4}
                                 ${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_rt_y_coord_4 - ubp_ag_y_coord_4}'
    nums_segments = '${ubp_wall_num_intervals} ${rt_ubp_num_intervals} ${ubp_wall_num_intervals} ${rt_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_outer_wall_in_rt]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_outer_wall_in_rt'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_outer_wall_in_rt]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_outer_wall_in_rt rename_boundaries_39'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_outer_wall_in_rt]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_outer_wall_in_rt
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_40]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_outer_wall_in_rt
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_outer_wall_in_rt]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_40 stitch_top_half_right_ubp_outer_wall_in_rt'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_41]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_outer_wall_in_rt
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP outer_wall in water
  [top_half_right_ubp_outer_wall_in_water]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_rt_angle_4};
                 t2:=${ubp_water_angle_3}-(t-${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3});
                 x1:=${rt_radius}*cos(t1);
                 x2:=${ubp_x_coord_3};
                 x3:=${water_radius}*cos(t2);
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4},x1,if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3},x2,if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4},x3,x4)))'
    y_formula = 't1:=t+${ubp_rt_angle_4};
                 t2:=t-${fparse ubp_rt_angle_3 - ubp_rt_angle_4}+${ubp_rt_y_coord_3};
                 t3:=${ubp_water_angle_3}-(t-${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3});
                 t4:=${ubp_water_y_coord_4}-(t-${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4});
                 y1:=${rt_radius}*sin(t1);
                 y2:=t2;
                 y3:=${water_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4},y1,if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3},y2,if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_rt_angle_3 - ubp_rt_angle_4}
                                 ${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3}
                                 ${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4}
                                 ${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4 + ubp_water_y_coord_4 - ubp_rt_y_coord_4}'
    nums_segments = '${ubp_wall_num_intervals} ${water_ubp_num_intervals} ${ubp_wall_num_intervals} ${water_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_outer_wall_in_water]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_outer_wall_in_water'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_outer_wall_in_water]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_outer_wall_in_water rename_boundaries_41'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_outer_wall_in_water]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_outer_wall_in_water
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_42]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_outer_wall_in_water
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_outer_wall_in_water]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_42 stitch_top_half_right_ubp_outer_wall_in_water'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_43]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_outer_wall_in_water
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in outer graphite passed the UBP outer wall
  [top_half_right_cif_wall_in_og_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_4};
                 t2:=${cif_og_x_coord}-(t-${fparse cif_og_x_coord - ubp_x_coord_4 + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_og_x_coord};
                 x3:=t2;
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse cif_og_x_coord - ubp_x_coord_4},x1,if(t<${fparse cif_og_x_coord - ubp_x_coord_4 + cif_outer_radius},x2,if(t<${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_og_x_coord - ubp_x_coord_4};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_og_x_coord - ubp_x_coord_4},y1,if(t<${fparse cif_og_x_coord - ubp_x_coord_4 + cif_outer_radius},y2,if(t<${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_og_x_coord - ubp_x_coord_4}
                                 ${fparse cif_og_x_coord - ubp_x_coord_4 + cif_outer_radius}
                                 ${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + cif_outer_radius}
                                 ${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + 2*cif_outer_radius}'
    nums_segments = '${ubp_channel_num_intervals} ${cif_wall_num_intervals} ${ubp_channel_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_og_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_og_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_og_after_ubp rename_boundaries_43'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_og_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_og_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_44]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_og_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_44 stitch_top_half_right_cif_wall_in_og_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_45]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_og_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # Outer graphite passed the UBP outer wall
  [top_half_right_og_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_og_angle};
                 t2:=t-${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius}+${ubp_x_coord_4};
                 x1:=${og_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=t2;
                 if(t<${fparse ubp_og_angle_4 - cif_og_angle},x1,if(t<${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius},x2,x3))'
    y_formula = 't1:=t+${cif_og_angle};
                 t2:=${ubp_og_y_coord_4}-(t-${fparse ubp_og_angle_4 - cif_og_angle});
                 y1:=${og_radius}*sin(t1);
                 y2:=t2;
                 y3:=${cif_outer_radius};
                 if(t<${fparse ubp_og_angle_4 - cif_og_angle},y1,if(t<${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius},y2,y3))'
    section_bounding_t_values = '0
                                 ${fparse ubp_og_angle_4 - cif_og_angle}
                                 ${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius}
                                 ${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius + cif_og_x_coord - ubp_x_coord_4}'
    nums_segments = '${og_ubp_num_intervals} ${og_ubp_num_intervals} ${ubp_channel_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_og_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_og_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_og_after_ubp rename_boundaries_45'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_og_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_og_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_46]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_og_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_46 stitch_top_half_right_og_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_47]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_og_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in lead passed the UBP outer wall
  [top_half_right_cif_wall_in_lead_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_og_x_coord};
                 t2:=${cif_lead_x_coord}-(t-${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_lead_x_coord};
                 x3:=t2;
                 x4:=${cif_og_x_coord};
                 if(t<${fparse cif_lead_x_coord - cif_og_x_coord},x1,if(t<${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_lead_x_coord - cif_og_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_lead_x_coord - cif_og_x_coord},y1,if(t<${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_lead_x_coord - cif_og_x_coord}
                                 ${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + 2*cif_outer_radius}'
    nums_segments = '${lead_ubp_num_intervals} ${cif_wall_num_intervals} ${lead_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_lead_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_lead_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_lead_after_ubp rename_boundaries_47'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_lead_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_lead_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_48]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_lead_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_48 stitch_top_half_right_cif_wall_in_lead_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_49]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_lead_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # Lead passed the UBP outer wall
  [top_half_right_lead_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_lead_angle};
                 t2:=${ubp_og_angle_4}-(t-${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4});
                 t3:=${cif_og_x_coord}+(t-${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle});
                 x1:=${lead_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${og_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_lead_angle_4 - cif_lead_angle},x1,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4},x2,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_lead_angle};
                 t2:=${ubp_lead_y_coord_4}-(t-${fparse ubp_lead_angle_4 - cif_lead_angle});
                 t3:=${ubp_og_angle_4}-(t-${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4});
                 y1:=${lead_radius}*sin(t1);
                 y2:=t2;
                 y3:=${og_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_lead_angle_4 - cif_lead_angle},y1,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4},y2,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle}
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4}
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle}
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle + cif_lead_x_coord - cif_og_x_coord}'
    nums_segments = '${curve_between_bp_num_intervals} ${lead_ubp_num_intervals} ${og_ubp_num_intervals} ${lead_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_lead_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_lead_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_lead_after_ubp rename_boundaries_49'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_lead_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_lead_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_50]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_lead_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_50 stitch_top_half_right_lead_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_51]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_lead_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in air gap passed the UBP outer wall
  [top_half_right_cif_wall_in_ag_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_lead_x_coord};
                 t2:=${cif_ag_x_coord}-(t-${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_ag_x_coord};
                 x3:=t2;
                 x4:=${cif_lead_x_coord};
                 if(t<${fparse cif_ag_x_coord - cif_lead_x_coord},x1,if(t<${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_ag_x_coord - cif_lead_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_ag_x_coord - cif_lead_x_coord},y1,if(t<${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_ag_x_coord - cif_lead_x_coord}
                                 ${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + 2*cif_outer_radius}'
    nums_segments = '${ag_ubp_num_intervals} ${cif_wall_num_intervals} ${ag_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_ag_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_ag_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_ag_after_ubp rename_boundaries_51'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_ag_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_ag_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_52]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_ag_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_52 stitch_top_half_right_cif_wall_in_ag_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_53]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_ag_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # ag passed the UBP outer wall
  [top_half_right_ag_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_ag_angle};
                 t2:=${ubp_lead_angle_4}-(t-${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4});
                 t3:=${cif_lead_x_coord}+(t-${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle});
                 x1:=${ag_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${lead_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_ag_angle_4 - cif_ag_angle},x1,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4},x2,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_ag_angle};
                 t2:=${ubp_ag_y_coord_4}-(t-${fparse ubp_ag_angle_4 - cif_ag_angle});
                 t3:=${ubp_lead_angle_4}-(t-${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4});
                 y1:=${ag_radius}*sin(t1);
                 y2:=t2;
                 y3:=${lead_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_ag_angle_4 - cif_ag_angle},y1,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4},y2,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle}
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4}
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle}
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle + cif_ag_x_coord - cif_lead_x_coord}'
    nums_segments = '${curve_between_bp_num_intervals} ${ag_ubp_num_intervals} ${curve_between_bp_num_intervals} ${ag_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ag_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ag_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ag_after_ubp rename_boundaries_53'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ag_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ag_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_54]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ag_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_54 stitch_top_half_right_ag_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_55]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ag_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in reactor tank passed the UBP outer wall
  [top_half_right_cif_wall_in_rt_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_ag_x_coord};
                 t2:=${cif_rt_x_coord}-(t-${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_rt_x_coord};
                 x3:=t2;
                 x4:=${cif_ag_x_coord};
                 if(t<${fparse cif_rt_x_coord - cif_ag_x_coord},x1,if(t<${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_rt_x_coord - cif_ag_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_rt_x_coord - cif_ag_x_coord},y1,if(t<${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_rt_x_coord - cif_ag_x_coord}
                                 ${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + 2*cif_outer_radius}'
    nums_segments = '${rt_ubp_num_intervals} ${cif_wall_num_intervals} ${rt_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_rt_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_rt_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_rt_after_ubp rename_boundaries_55'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_rt_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_rt_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_56]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_rt_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_56 stitch_top_half_right_cif_wall_in_rt_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_57]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_rt_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # rt passed the UBP outer wall
  [top_half_right_rt_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_rt_angle};
                 t2:=${ubp_ag_angle_4}-(t-${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4});
                 t3:=${cif_ag_x_coord}+(t-${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle});
                 x1:=${rt_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${ag_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_rt_angle_4 - cif_rt_angle},x1,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4},x2,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_rt_angle};
                 t2:=${ubp_rt_y_coord_4}-(t-${fparse ubp_rt_angle_4 - cif_rt_angle});
                 t3:=${ubp_ag_angle_4}-(t-${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4});
                 y1:=${rt_radius}*sin(t1);
                 y2:=t2;
                 y3:=${ag_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_rt_angle_4 - cif_rt_angle},y1,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4},y2,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle}
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4}
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle}
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle + cif_rt_x_coord - cif_ag_x_coord}'
    nums_segments = '${curve_between_bp_num_intervals} ${rt_ubp_num_intervals} ${curve_between_bp_num_intervals} ${rt_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_rt_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_rt_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_rt_after_ubp rename_boundaries_57'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_rt_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_rt_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_58]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_rt_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_58 stitch_top_half_right_rt_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_59]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_rt_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in water passed the UBP outer wall
  [top_half_right_cif_wall_in_water_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_rt_x_coord};
                 t2:=${cif_water_x_coord}-(t-${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_water_x_coord};
                 x3:=t2;
                 x4:=${cif_rt_x_coord};
                 if(t<${fparse cif_water_x_coord - cif_rt_x_coord},x1,if(t<${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_water_x_coord - cif_rt_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_water_x_coord - cif_rt_x_coord},y1,if(t<${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_water_x_coord - cif_rt_x_coord}
                                 ${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + 2*cif_outer_radius}'
    nums_segments = '${water_ubp_num_intervals} ${cif_wall_num_intervals} ${water_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_water_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_water_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_water_after_ubp rename_boundaries_59'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_water_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_water_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_60]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_water_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_60 stitch_top_half_right_cif_wall_in_water_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_61]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_water_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # water passed the UBP outer wall
  [top_half_right_water_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_water_angle};
                 t2:=${ubp_rt_angle_4}-(t-${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4});
                 t3:=${cif_rt_x_coord}+(t-${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle});
                 x1:=${water_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${rt_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_water_angle_4 - cif_water_angle},x1,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4},x2,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_water_angle};
                 t2:=${ubp_water_y_coord_4}-(t-${fparse ubp_water_angle_4 - cif_water_angle});
                 t3:=${ubp_rt_angle_4}-(t-${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4});
                 y1:=${water_radius}*sin(t1);
                 y2:=t2;
                 y3:=${rt_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_water_angle_4 - cif_water_angle},y1,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4},y2,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_water_angle_4 - cif_water_angle}
                                 ${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4}
                                 ${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle}
                                 ${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle + cif_water_x_coord - cif_rt_x_coord}'
    nums_segments = '${water_past_ubp_num_intervals} ${water_ubp_num_intervals} ${curve_between_bp_num_intervals} ${water_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_water_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_water_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_water_after_ubp rename_boundaries_61'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_water_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_water_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_62]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_water_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_62 stitch_top_half_right_water_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_63]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_water_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # We can reflect about the X-axis and reuse the previously made mesh.
  [bottom_half_reactor]
    type = SymmetryTransformGenerator
    input = rename_boundaries_63
    mirror_normal_vector = '0 1 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_87]
    type = RenameBoundaryGenerator
    input = bottom_half_reactor
    old_boundary = '${boundary_id_index_10}'
    new_boundary = '${boundary_id_index_11}'
  []
  # Delete blocks for meshing the FCR and SR2
  [delete_bottom_core_blocks]
    type = BlockDeletionGenerator
    input = rename_boundaries_87
    block = '1011 1012 1031 1032 ${core_block_id}'
    new_boundary = '${boundary_id_index_20}'
  []
  # The deletion has created a void where the deleted pin cells were. We now assign a block ID to the deleted area
  [rebuild_bottom_core_block]
    type = LowerDBlockFromSidesetGenerator
    input = delete_bottom_core_blocks
    sidesets = '${boundary_id_index_20}'
    new_block_id = '6123'
    new_block_name = 'rebuilt_bottom_core_block'
  []
  # Next we mesh the area with the new block ID, removing the void
  # In reality, we need to use XYDG to actually "mesh" this, this is just an intermediate step for using XYDG
  [remesh_bottom_core_block]
    type = BlockToMeshConverterGenerator
    input = rebuild_bottom_core_block
    target_blocks = 'rebuilt_bottom_core_block'
  []
  # Now if we had a dozen or so of these rods with the same dimensions I would translate and copy the same meshes
  # over and over again so we could avoid doing a fully re-declaration.
  # However, since we have 3(?) rods of the same size which may need unique block IDs, I just go ahead and explicitly define SR2, CCR, and FCR
  [sr2_base]
    type = PolygonConcentricCircleMeshGenerator
    polygon_size_style = apothem
    polygon_size = ${sr_bg_size}
    num_sides = ${sr_polygon_num_sides}
    num_sectors_per_side = ${sr_polygon_num_sectors_per_side_vector}
    background_intervals = 1
    ring_radii = '${sr_inner_radius} ${sr_outer_radius}'
    ring_intervals = '1 1'
    # This means we will have quads everywhere, which avoids TRI/QUAD conflicts
    # during block ID assignment and looks better a lot of the time.
    quad_center_elements = true
    background_block_ids = '${to_delete_block_id}'
    background_block_names = '${to_delete_block_name}'
    ring_block_ids = '${sr2_inner_block_id} ${sr2_outer_block_id}'
    ring_block_names = '${sr2_inner_block_name} ${sr2_outer_block_name}'
    interface_boundary_id_shift = 20
  []
  # Delete background around SR2
  [sr2_delete_bg]
    type = BlockDeletionGenerator
    input = sr2_base
    block = '${to_delete_block_name}'
    new_boundary = ${boundary_id_index_21}
  []
  [sr2_transform]
    type = TransformGenerator
    input = sr2_delete_bg
    transform = TRANSLATE
    vector_value = '${sr2_x_pos} ${sr2_y_pos} 0.0'
  []
  # Now add the FCR
  [fcr_base]
    type = PolygonConcentricCircleMeshGenerator
    polygon_size_style = apothem
    polygon_size = ${fcr_bg_size}
    num_sides = ${fcr_polygon_num_sides}
    num_sectors_per_side = ${fcr_polygon_num_sectors_per_side_vector}
    background_intervals = 1
    ring_radii = '${fcr_inner_radius} ${fcr_outer_radius}'
    ring_intervals = '1 1'
    # This means we will have quads everywhere, which avoids TRI/QUAD conflicts
    # during block ID assignment and looks better a lot of the time.
    quad_center_elements = true
    background_block_ids = '${to_delete_block_id}'
    background_block_names = '${to_delete_block_name}'
    ring_block_ids = '${fcr_inner_block_id} ${fcr_outer_block_id}'
    ring_block_names = '${fcr_inner_block_name} ${fcr_outer_block_name}'
    interface_boundary_id_shift = 40
  []
  # Delete background around FCR
  [fcr_delete_bg]
    type = BlockDeletionGenerator
    input = fcr_base
    block = '${to_delete_block_name}'
    new_boundary = ${boundary_id_index_22}
  []
  [fcr_transform]
    type = TransformGenerator
    input = fcr_delete_bg
    transform = TRANSLATE
    vector_value = '${fcr_x_pos} ${fcr_y_pos} 0.0'
  []
  [xydg_mesh_core_around_fcr_and_sr2]
    type = XYDelaunayGenerator
    boundary = 'remesh_bottom_core_block'
    holes = 'sr2_transform fcr_transform'
    stitch_holes = 'true true'
    refine_holes = 'false false'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${core_block_id}
    output_boundary = ${boundary_id_index_23}
    desired_area = 1.0
  []
  [stitch_remeshed_bottom_core_region]
    type = StitchedMeshGenerator
    inputs = 'delete_bottom_core_blocks xydg_mesh_core_around_fcr_and_sr2'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_20} ${boundary_id_index_23}'
  []
  [stitch_core_halves]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_63 stitch_remeshed_bottom_core_region'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_10} ${boundary_id_index_11}'
  []
  [rename_boundaries_88]
    type = RenameBoundaryGenerator
    input = stitch_core_halves
    old_boundary = '10020'
    new_boundary = ${boundary_id_index_10}
  []
  # SRs, CCR, and FCR all get weird IDs from the XYDG meshing
  [rename_rod_blocks]
    type = RenameBlockGenerator
    input = rename_boundaries_88
    old_block = '1011 1012 1021 1022 1031 1032 1041 1042'
    new_block = '${sr1_inner_block_id} ${sr1_outer_block_id} ${sr2_inner_block_id} ${sr2_outer_block_id} ${ccr_inner_block_id} ${ccr_outer_block_id} ${fcr_inner_block_id} ${fcr_outer_block_id}'
  []
  # Delete core cif region to then remesh with the thermal fuse
  [delete_core_cif_wall]
    type = BlockDeletionGenerator
    input = rename_rod_blocks
    block = ${core_cif_wall_block_id}
    new_boundary = ${boundary_id_index_30}
  []
  [rebuild_core_cif_wall]
    type = LowerDBlockFromSidesetGenerator
    input = delete_core_cif_wall
    sidesets = '${boundary_id_index_30}'
    new_block_id = '7123'
    new_block_name = 'rebuilt_core_cif_wall'
  []
  [remesh_core_cif_wall]
    type = BlockToMeshConverterGenerator
    input = rebuild_core_cif_wall
    target_blocks = 'rebuilt_core_cif_wall'
  []
  # Used ParsedCurveGenerator to model the thermal fuse
  [tf_square]
    type = ParsedCurveGenerator
    x_formula = 't1:=t-${tf_half_side_length};
                 t2:=${tf_half_side_length};
                 t3:=${tf_half_side_length}-(t-${fparse 2*tf_side_length});
                 t4:=-${tf_half_side_length};
                 x1:=t1;
                 x2:=t2;
                 x3:=t3;
                 x4:=t4;
                 if(t<${tf_side_length},x1,if(t<${fparse 2*tf_side_length},x2,if(t<${fparse 3*tf_side_length},x3,x4)))'
    y_formula = 't1:=-${tf_half_side_length};
                 t2:=t-${fparse 3*tf_half_side_length};
                 t3:=${tf_half_side_length};
                 t4:=${tf_half_side_length}-(t-${fparse 3 * tf_side_length});
                 y1:=t1;
                 y2:=t2;
                 y3:=t3;
                 y4:=t4;
                 if(t<${tf_side_length},y1,if(t<${fparse 2*tf_side_length},y2,if(t<${fparse 3*tf_side_length},y3,y4)))'
    section_bounding_t_values = '0 ${tf_side_length} ${fparse 2*tf_side_length} ${fparse 3*tf_side_length} ${fparse 4*tf_side_length}'
    nums_segments = '${tf_num_segments} ${tf_num_segments} ${tf_num_segments} ${tf_num_segments}'
    is_closed_loop = true
  []
  [tf_pcc]
    type = PolygonConcentricCircleMeshGenerator
    num_sides = 4
    num_sectors_per_side = '${tf_num_segments} ${tf_num_segments} ${tf_num_segments} ${tf_num_segments}'
    background_intervals = 1
    ring_radii = '${tf_support_radius}'
    ring_intervals = 1
    ring_block_ids = '${tf_support_block_id}'
    ring_block_names = '${tf_support_block_name}'
    background_block_ids = '${tf_quad_block_id}'
    background_block_names = '${tf_quad_block_name}'
    polygon_size = ${tf_half_side_length}
    polygon_size_style = apothem
  []
  # Need to rotate 45 degrees because of how PCCMG renders the mesh
  [rotate_tf]
    type = TransformGenerator
    input = tf_pcc
    transform = ROTATE
    vector_value = '45 0 0'
  []
  # Rename Boundaries because otherwise there will be problems
  [rename_boundaries_100]
    type = RenameBoundaryGenerator
    input = rotate_tf
    old_boundary = '1 10000'
    new_boundary = '${boundary_id_index_40} ${boundary_id_index_41}'
  []
  [xydg_tf]
    type = XYDelaunayGenerator
    boundary = remesh_core_cif_wall
    holes = 'rename_boundaries_100'
    stitch_holes = 'true'
    refine_holes = 'false'
    # one point of the CIF "hole" is not properly found inside the outer boundary
    verify_holes = 'false'
    output_boundary = ${boundary_id_index_45}
    smooth_triangulation = true
    desired_area = ${xydg_area}
    output_subdomain_name = ${core_cif_wall_block_id}
  []
  [stitch_cif_with_tf_to_core]
    type = StitchedMeshGenerator
    inputs = 'xydg_tf delete_core_cif_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_45} ${boundary_id_index_30}'
  []
  # Map block names to block IDs
  [rename_blocks_final_2d]
    type = RenameBlockGenerator
    input = stitch_cif_with_tf_to_core
    old_block = '${core_block_id}   ${core_cif_wall_block_id}   ${ig_block_id}   ${ig_cif_wall_block_id}   ${at_block_id}   ${at_cif_wall_block_id}   ${og_block_id}   ${og_cif_wall_block_id}   ${og_cif_wall_ubp_wall_block_id}   ${og_ubp_wall_block_id}   ${og_ubp_channel_block_id}   ${og_cif_wall_ubp_channel_block_id}   ${og_cif_wall_ubp_wall_block_id}   ${lead_block_id}   ${lead_cif_wall_block_id}   ${lead_ubp_wall_block_id}   ${lead_ubp_channel_block_id}   ${ag_block_id}   ${ag_cif_wall_block_id}   ${ag_ubp_wall_block_id}   ${ag_ubp_channel_block_id}   ${rt_block_id}   ${rt_cif_wall_block_id}   ${rt_ubp_wall_block_id}   ${rt_ubp_channel_block_id}   ${water_block_id}   ${water_cif_wall_block_id}   ${water_ubp_wall_block_id}   ${water_ubp_channel_block_id}   ${sr1_inner_block_id}   ${sr1_outer_block_id}   ${sr2_inner_block_id}   ${sr2_outer_block_id}   ${ccr_inner_block_id}   ${ccr_outer_block_id}   ${fcr_inner_block_id}   ${fcr_outer_block_id} ${tf_quad_block_id}     ${tf_support_block_id}'
    new_block = '${core_block_name} ${core_cif_wall_block_name} ${ig_block_name} ${ig_cif_wall_block_name} ${at_block_name} ${at_cif_wall_block_name} ${og_block_name} ${og_cif_wall_block_name} ${og_cif_wall_ubp_wall_block_name} ${og_ubp_wall_block_name} ${og_ubp_channel_block_name} ${og_cif_wall_ubp_channel_block_name} ${og_cif_wall_ubp_wall_block_name} ${lead_block_name} ${lead_cif_wall_block_name} ${lead_ubp_wall_block_name} ${lead_ubp_channel_block_name} ${ag_block_name} ${ag_cif_wall_block_name} ${ag_ubp_wall_block_name} ${ag_ubp_channel_block_name} ${rt_block_name} ${rt_cif_wall_block_name} ${rt_ubp_wall_block_name} ${rt_ubp_channel_block_name} ${water_block_name} ${water_cif_wall_block_name} ${water_ubp_wall_block_name} ${water_ubp_channel_block_name} ${sr1_inner_block_name} ${sr1_outer_block_name} ${sr2_inner_block_name} ${sr2_outer_block_name} ${ccr_inner_block_name} ${ccr_outer_block_name} ${fcr_inner_block_name} ${fcr_outer_block_name} ${tf_quad_block_name} ${tf_support_block_name}'
  []
  # Extrude from 2D to 3D
  [extrude]
    type = AdvancedExtruderGenerator
    input = rename_blocks_final_2d
    # Layer 01: Water
    # Layer 02: Steel
    # Layer 03: Lead
    # Layer 04: Al Tank/Graphite
    # Layer 05: Graphite & TF Support
    # Layer 06: Fuel Plate 1 & TF Support
    # Layer 07: BP & FP 1 & TF Support
    # Layer 08: BP & FP 2 & TF Support
    # Layer 09: BP & FP 3 & TF Support
    # Layer 10: BP & FP 3 & TF
    # Layer 11: FP 3 & TF
    # Layer 12: FP 3 & CIF
    # Layer 13: FP 4 & CIF
    # Layer 14: FP 4
    # Layer 15: BP & FP 4
    # Layer 16: BP & FP 5
    # Layer 17: BP & FP 6
    # Layer 18: BP & FP 7
    # Layer 19: BP & FP 8
    # Layer 20: BP & FP 9
    # Layer 21: BP & RAD
    # Layer 22: RAD
    # Layer 23: Graphite
    # Layer 24: Al Tank/Graphite
    # Layer 25: Lead
    # Layer 26: Thermal Column Void?
    # Layer 27: Thermal Column
    # Layer 28: Water
    #             1     2   3  4 5    6      7      8 9      10     11     12     13     14     15     16  17  18  19 20 21     22     23   24 25 26  27 28
    heights = '17.11 0.8 10 2 29.5 1.2134 2.7866 4 1.7452 0.5414 1.0461 0.6673 1.8673 1.5961 0.5366 1.9 1.9 1.9 1  1  0.8366 0.1634 21.8 2  10 0.8 60 1.29'
    num_layers = '1     1   1  1 1    1      1      1 1      1      1      1      1      1      1      1   1   1   1  1  1      1      1    1  1  1   1  1'
    direction = '0 0 1'
    # This is where we swap the block id for each extruded block created by 'heights'. So for a given height where there is only water, we swap all block ids to the water block id
    # For the beam ports and CIF, I DO NOT swap these block ids to a single CIF/BP block id, rather I will use a rename block generator for that.
    # Note that we also need quad block ids for materials that cover elements on an entire axial plane because the SR, CCR, and FCR are composed of QUAD elements which must have different block IDs from TRI elements
    # This also strips the names from the blocks so we'll need to re-assign those
    subdomain_swaps = '
    ${core_block_id} ${water_block_id}
    ${core_cif_wall_block_id} ${water_block_id}
    ${ig_block_id} ${water_block_id}
    ${ig_cif_wall_block_id} ${water_block_id}
    ${at_block_id} ${water_block_id}
    ${at_cif_wall_block_id} ${water_block_id}
    ${og_block_id} ${water_block_id}
    ${og_cif_wall_block_id} ${water_block_id}
    ${og_ubp_wall_block_id} ${water_block_id}
    ${og_ubp_channel_block_id} ${water_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${water_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${water_block_id}
    ${lead_block_id} ${water_block_id}
    ${lead_cif_wall_block_id} ${water_block_id}
    ${lead_ubp_wall_block_id} ${water_block_id}
    ${lead_ubp_channel_block_id} ${water_block_id}
    ${ag_block_id} ${water_block_id}
    ${ag_cif_wall_block_id} ${water_block_id}
    ${ag_ubp_wall_block_id} ${water_block_id}
    ${ag_ubp_channel_block_id} ${water_block_id}
    ${rt_block_id} ${water_block_id}
    ${rt_cif_wall_block_id} ${water_block_id}
    ${rt_ubp_wall_block_id} ${water_block_id}
    ${rt_ubp_channel_block_id} ${water_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${water_quad_block_id}
    ${sr1_outer_block_id} ${water_quad_block_id}
    ${sr2_inner_block_id} ${water_quad_block_id}
    ${sr2_outer_block_id} ${water_quad_block_id}
    ${ccr_inner_block_id} ${water_quad_block_id}
    ${ccr_outer_block_id} ${water_quad_block_id}
    ${fcr_inner_block_id} ${water_quad_block_id}
    ${fcr_outer_block_id} ${water_quad_block_id}
    ${tf_quad_block_id} ${water_quad_block_id}
    ${tf_support_block_id} ${water_block_id}
    ;
    ${core_block_id} ${rt_block_id}
    ${core_cif_wall_block_id} ${rt_block_id}
    ${ig_block_id} ${rt_block_id}
    ${ig_cif_wall_block_id} ${rt_block_id}
    ${at_block_id} ${rt_block_id}
    ${at_cif_wall_block_id} ${rt_block_id}
    ${og_block_id} ${rt_block_id}
    ${og_cif_wall_block_id} ${rt_block_id}
    ${og_ubp_wall_block_id} ${rt_block_id}
    ${og_ubp_channel_block_id} ${rt_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${rt_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${rt_block_id}
    ${lead_block_id} ${rt_block_id}
    ${lead_cif_wall_block_id} ${rt_block_id}
    ${lead_ubp_wall_block_id} ${rt_block_id}
    ${lead_ubp_channel_block_id} ${rt_block_id}
    ${ag_block_id} ${rt_block_id}
    ${ag_cif_wall_block_id} ${rt_block_id}
    ${ag_ubp_wall_block_id} ${rt_block_id}
    ${ag_ubp_channel_block_id} ${rt_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${rt_quad_block_id}
    ${sr1_outer_block_id} ${rt_quad_block_id}
    ${sr2_inner_block_id} ${rt_quad_block_id}
    ${sr2_outer_block_id} ${rt_quad_block_id}
    ${ccr_inner_block_id} ${rt_quad_block_id}
    ${ccr_outer_block_id} ${rt_quad_block_id}
    ${fcr_inner_block_id} ${rt_quad_block_id}
    ${fcr_outer_block_id} ${rt_quad_block_id}
    ${tf_quad_block_id} ${rt_quad_block_id}
    ${tf_support_block_id} ${rt_block_id}
    ;
    ${core_block_id} ${lead_block_id}
    ${core_cif_wall_block_id} ${lead_block_id}
    ${ig_block_id} ${lead_block_id}
    ${ig_cif_wall_block_id} ${lead_block_id}
    ${at_block_id} ${lead_block_id}
    ${at_cif_wall_block_id} ${lead_block_id}
    ${og_block_id} ${lead_block_id}
    ${og_cif_wall_block_id} ${lead_block_id}
    ${og_ubp_wall_block_id} ${lead_block_id}
    ${og_ubp_channel_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${lead_block_id}
    ${lead_block_id} ${lead_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_block_id} ${ag_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${lead_quad_block_id}
    ${tf_support_block_id} ${lead_block_id}
    ;
    ${core_block_id} ${at_block_id}
    ${core_cif_wall_block_id} ${at_block_id}
    ${ig_block_id} ${at_block_id}
    ${ig_cif_wall_block_id} ${at_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${at_quad_block_id}
    ${tf_support_block_id} ${at_block_id}
    ;
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_1_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_1_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_1_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_1_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_2_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_2_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_3_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_3_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_support_block_id} ${tf_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_3_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${tf_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_cif_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_cif_wall_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${core_cif_wall_block_id}
    ${tf_quad_block_id} ${cif_channel_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_4_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_cif_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_cif_wall_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${core_cif_wall_block_id}
    ${tf_quad_block_id} ${cif_channel_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_4_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_4_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${fuel_plate_4_block_id}
    ${tf_quad_block_id} ${fuel_plate_4_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_4_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_4_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_support_block_id} ${fuel_plate_4_block_id}
    ${tf_quad_block_id} ${fuel_plate_4_quad_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_5_block_id}
    ${tf_quad_block_id}   ${fuel_plate_5_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${core_block_id} ${fuel_plate_5_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_5_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_6_block_id}
    ${tf_quad_block_id}   ${fuel_plate_6_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${core_block_id} ${fuel_plate_6_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_6_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_7_block_id}
    ${tf_quad_block_id}   ${fuel_plate_7_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${core_block_id} ${fuel_plate_7_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_7_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_8_block_id}
    ${tf_quad_block_id}   ${fuel_plate_8_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${core_block_id} ${fuel_plate_8_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_8_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_9_block_id}
    ${tf_quad_block_id}   ${fuel_plate_9_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${core_block_id} ${fuel_plate_9_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_9_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${rad_block_id}
    ${tf_quad_block_id}   ${rad_quad_block_id}
    ${sr1_inner_block_id} ${rad_quad_block_id}
    ${sr1_outer_block_id} ${rad_quad_block_id}
    ${sr2_inner_block_id} ${rad_quad_block_id}
    ${sr2_outer_block_id} ${rad_quad_block_id}
    ${ccr_inner_block_id} ${rad_quad_block_id}
    ${ccr_outer_block_id} ${rad_quad_block_id}
    ${fcr_inner_block_id} ${rad_quad_block_id}
    ${fcr_outer_block_id} ${rad_quad_block_id}
    ${core_block_id} ${rad_block_id}
    ${core_cif_wall_block_id} ${rad_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${rad_block_id}
    ${tf_quad_block_id}   ${rad_quad_block_id}
    ${sr1_inner_block_id} ${rad_quad_block_id}
    ${sr1_outer_block_id} ${rad_quad_block_id}
    ${sr2_inner_block_id} ${rad_quad_block_id}
    ${sr2_outer_block_id} ${rad_quad_block_id}
    ${ccr_inner_block_id} ${rad_quad_block_id}
    ${ccr_outer_block_id} ${rad_quad_block_id}
    ${fcr_inner_block_id} ${rad_quad_block_id}
    ${fcr_outer_block_id} ${rad_quad_block_id}
    ${core_block_id} ${rad_block_id}
    ${core_cif_wall_block_id} ${rad_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${ig_block_id}
    ${tf_quad_block_id}   ${ig_quad_block_id}
    ${sr1_inner_block_id} ${ig_quad_block_id}
    ${sr1_outer_block_id} ${ig_quad_block_id}
    ${sr2_inner_block_id} ${ig_quad_block_id}
    ${sr2_outer_block_id} ${ig_quad_block_id}
    ${ccr_inner_block_id} ${ig_quad_block_id}
    ${ccr_outer_block_id} ${ig_quad_block_id}
    ${fcr_inner_block_id} ${ig_quad_block_id}
    ${fcr_outer_block_id} ${ig_quad_block_id}
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${at_block_id}
    ${tf_quad_block_id}   ${at_quad_block_id}
    ${core_block_id} ${at_block_id}
    ${core_cif_wall_block_id} ${at_block_id}
    ${ig_block_id} ${at_block_id}
    ${ig_cif_wall_block_id} ${at_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${at_quad_block_id}
    ${sr1_outer_block_id} ${at_quad_block_id}
    ${sr2_inner_block_id} ${at_quad_block_id}
    ${sr2_outer_block_id} ${at_quad_block_id}
    ${ccr_inner_block_id} ${at_quad_block_id}
    ${ccr_outer_block_id} ${at_quad_block_id}
    ${fcr_inner_block_id} ${at_quad_block_id}
    ${fcr_outer_block_id} ${at_quad_block_id}
    ;
    ${tf_support_block_id} ${lead_block_id}
    ${tf_quad_block_id}   ${lead_quad_block_id}
    ${core_block_id} ${lead_block_id}
    ${core_cif_wall_block_id} ${lead_block_id}
    ${ig_block_id} ${lead_block_id}
    ${ig_cif_wall_block_id} ${lead_block_id}
    ${at_block_id} ${lead_block_id}
    ${at_cif_wall_block_id} ${lead_block_id}
    ${og_block_id} ${lead_block_id}
    ${og_cif_wall_block_id} ${lead_block_id}
    ${og_ubp_wall_block_id} ${lead_block_id}
    ${og_ubp_channel_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${lead_block_id}
    ${lead_block_id} ${lead_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_block_id} ${ag_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${lead_quad_block_id}
    ${sr1_outer_block_id} ${lead_quad_block_id}
    ${sr2_inner_block_id} ${lead_quad_block_id}
    ${sr2_outer_block_id} ${lead_quad_block_id}
    ${ccr_inner_block_id} ${lead_quad_block_id}
    ${ccr_outer_block_id} ${lead_quad_block_id}
    ${fcr_inner_block_id} ${lead_quad_block_id}
    ${fcr_outer_block_id} ${lead_quad_block_id}
    ;
    ${tf_support_block_id} ${ig_block_id}
    ${tf_quad_block_id}   ${ig_quad_block_id}
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${ig_block_id}
    ${og_block_id} ${ig_block_id}
    ${og_cif_wall_block_id} ${ig_block_id}
    ${og_ubp_wall_block_id} ${ig_block_id}
    ${og_ubp_channel_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${ig_block_id}
    ${lead_block_id} ${ig_block_id}
    ${lead_cif_wall_block_id} ${ig_block_id}
    ${lead_ubp_wall_block_id} ${ig_block_id}
    ${lead_ubp_channel_block_id} ${ig_block_id}
    ${ag_block_id} ${ig_block_id}
    ${ag_cif_wall_block_id} ${ig_block_id}
    ${ag_ubp_wall_block_id} ${ig_block_id}
    ${ag_ubp_channel_block_id} ${ig_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${ig_quad_block_id}
    ${sr1_outer_block_id} ${ig_quad_block_id}
    ${sr2_inner_block_id} ${ig_quad_block_id}
    ${sr2_outer_block_id} ${ig_quad_block_id}
    ${ccr_inner_block_id} ${ig_quad_block_id}
    ${ccr_outer_block_id} ${ig_quad_block_id}
    ${fcr_inner_block_id} ${ig_quad_block_id}
    ${fcr_outer_block_id} ${ig_quad_block_id}
    ;
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${ig_block_id}
    ${og_block_id} ${ig_block_id}
    ${og_cif_wall_block_id} ${ig_block_id}
    ${og_ubp_wall_block_id} ${ig_block_id}
    ${og_ubp_channel_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${ig_block_id}
    ${lead_block_id} ${ig_block_id}
    ${lead_cif_wall_block_id} ${ig_block_id}
    ${lead_ubp_wall_block_id} ${ig_block_id}
    ${lead_ubp_channel_block_id} ${ig_block_id}
    ${ag_block_id} ${ig_block_id}
    ${ag_cif_wall_block_id} ${ig_block_id}
    ${ag_ubp_wall_block_id} ${ig_block_id}
    ${ag_ubp_channel_block_id} ${ig_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${ig_quad_block_id}
    ${sr1_outer_block_id} ${ig_quad_block_id}
    ${sr2_inner_block_id} ${ig_quad_block_id}
    ${sr2_outer_block_id} ${ig_quad_block_id}
    ${ccr_inner_block_id} ${ig_quad_block_id}
    ${ccr_outer_block_id} ${ig_quad_block_id}
    ${fcr_inner_block_id} ${ig_quad_block_id}
    ${fcr_outer_block_id} ${ig_quad_block_id}
    ${tf_support_block_id} ${ig_block_id}
    ${tf_quad_block_id}   ${ig_quad_block_id}
    ;
    ${core_block_id} ${water_block_id}
    ${core_cif_wall_block_id} ${water_block_id}
    ${ig_block_id} ${water_block_id}
    ${ig_cif_wall_block_id} ${water_block_id}
    ${at_block_id} ${water_block_id}
    ${at_cif_wall_block_id} ${water_block_id}
    ${og_block_id} ${water_block_id}
    ${og_cif_wall_block_id} ${water_block_id}
    ${og_ubp_wall_block_id} ${water_block_id}
    ${og_ubp_channel_block_id} ${water_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${water_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${water_block_id}
    ${lead_block_id} ${water_block_id}
    ${lead_cif_wall_block_id} ${water_block_id}
    ${lead_ubp_wall_block_id} ${water_block_id}
    ${lead_ubp_channel_block_id} ${water_block_id}
    ${ag_block_id} ${water_block_id}
    ${ag_cif_wall_block_id} ${water_block_id}
    ${ag_ubp_wall_block_id} ${water_block_id}
    ${ag_ubp_channel_block_id} ${water_block_id}
    ${rt_block_id} ${water_block_id}
    ${rt_cif_wall_block_id} ${water_block_id}
    ${rt_ubp_wall_block_id} ${water_block_id}
    ${rt_ubp_channel_block_id} ${water_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${water_quad_block_id}
    ${sr1_outer_block_id} ${water_quad_block_id}
    ${sr2_inner_block_id} ${water_quad_block_id}
    ${sr2_outer_block_id} ${water_quad_block_id}
    ${ccr_inner_block_id} ${water_quad_block_id}
    ${ccr_outer_block_id} ${water_quad_block_id}
    ${fcr_inner_block_id} ${water_quad_block_id}
    ${fcr_outer_block_id} ${water_quad_block_id}
    ${tf_support_block_id} ${water_block_id}
    ${tf_quad_block_id}   ${water_quad_block_id}
    '
  []
  [cif_bp_block_id_changes]
    type = RenameBlockGenerator
    input = extrude
    old_block = '
    ${core_cif_wall_block_id}
    ${ig_cif_wall_block_id}
    ${at_cif_wall_block_id}
    ${og_cif_wall_block_id}    ${og_ubp_wall_block_id}     ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id}  ${lead_ubp_wall_block_id}   ${lead_ubp_channel_block_id}
    ${ag_cif_wall_block_id}    ${ag_ubp_wall_block_id}     ${ag_ubp_channel_block_id}
    ${rt_cif_wall_block_id}    ${rt_ubp_wall_block_id}     ${rt_ubp_channel_block_id}
    ${water_cif_wall_block_id} ${water_ubp_wall_block_id}  ${water_ubp_channel_block_id}
    '
    new_block = '
    ${cif_wall_block_id}
    ${cif_wall_block_id}
    ${cif_wall_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    '
  []
  # Homogenize walls with channels
  [remove_walls]
    type = RenameBlockGenerator
    input = cif_bp_block_id_changes
    old_block = '${cif_wall_block_id} ${bp_wall_block_id}'
    new_block = '${cif_channel_block_id} ${bp_channel_block_id}'
  []
  # Map block names to block IDs
  [rename_blocks_final_3d]
    type = RenameBlockGenerator
    input = remove_walls
    old_block = '
    ${cif_channel_block_id} ${cif_channel_quad_block_id}
    ${bp_channel_block_id}
    ${fuel_plate_1_block_id} ${fuel_plate_2_block_id} ${fuel_plate_3_block_id} ${fuel_plate_4_block_id} ${fuel_plate_5_block_id} ${fuel_plate_6_block_id} ${fuel_plate_7_block_id} ${fuel_plate_8_block_id} ${fuel_plate_9_block_id} ${rad_block_id}
    ${fuel_plate_5_quad_block_id} ${fuel_plate_6_quad_block_id} ${fuel_plate_7_quad_block_id} ${fuel_plate_8_quad_block_id} ${fuel_plate_9_quad_block_id} ${rad_quad_block_id}
    ${ig_block_id}   ${ig_quad_block_id}
    ${at_block_id}   ${at_quad_block_id}
    ${og_block_id}
    ${lead_block_id}   ${lead_quad_block_id}
    ${ag_block_id}   ${ag_quad_block_id}
    ${rt_block_id}   ${rt_quad_block_id}
    ${water_block_id}   ${water_quad_block_id}
    ${sr1_inner_block_id}   ${sr1_outer_block_id}   ${sr2_inner_block_id}   ${sr2_outer_block_id}   ${ccr_inner_block_id}   ${ccr_outer_block_id}   ${fcr_inner_block_id}   ${fcr_outer_block_id}
    ${tf_block_id}  ${tf_quad_block_id} ${tf_support_block_id}
    '
    new_block = '
    ${cif_channel_block_name} ${cif_channel_quad_block_name}
    ${bp_channel_block_name}
    ${fuel_plate_1_block_name} ${fuel_plate_2_block_name} ${fuel_plate_3_block_name} ${fuel_plate_4_block_name} ${fuel_plate_5_block_name} ${fuel_plate_6_block_name} ${fuel_plate_7_block_name} ${fuel_plate_8_block_name} ${fuel_plate_9_block_name} ${rad_block_name}
    ${fuel_plate_5_quad_block_name} ${fuel_plate_6_quad_block_name} ${fuel_plate_7_quad_block_name} ${fuel_plate_8_quad_block_name} ${fuel_plate_9_quad_block_name} ${rad_quad_block_name}
    ${ig_block_name} ${ig_quad_block_name}
    ${at_block_name} ${at_quad_block_name}
    ${og_block_name}
    ${lead_block_name} ${lead_quad_block_name}
    ${ag_block_name}  ${ag_quad_block_name}
    ${rt_block_name} ${rt_quad_block_name}
    ${water_block_name} ${water_quad_block_name}
    ${sr1_inner_block_name} ${sr1_outer_block_name} ${sr2_inner_block_name} ${sr2_outer_block_name} ${ccr_inner_block_name} ${ccr_outer_block_name} ${fcr_inner_block_name} ${fcr_outer_block_name}
    ${tf_block_name} ${tf_quad_block_name} ${tf_support_block_name}
    '
  []
  final_generator = rename_blocks_final_3d
  [diag]
    type = MeshDiagnosticsGenerator
    input = rename_blocks_final_3d
    examine_element_overlap = WARNING
    examine_element_types = WARNING
    examine_element_volumes = WARNING
    examine_non_conformality = WARNING
    examine_nonplanar_sides = INFO
    examine_sidesets_orientation = WARNING
    search_for_adaptivity_nonconformality = WARNING
    check_local_jacobian = WARNING
  []
[]

[Problem]
  kernel_coverage_check = false
  solve = false
[]

[Executioner]
  type = Steady
[]

[GlobalParams]
  execute_on = 'final'
[]

# [Postprocessors] doesn't work, 'the following blocks (ids) do not exist on the mesh: Fuel (65535) and Monolith (65535)'
# [Fuel]
#   type = VolumePostprocessor
#   block = 'Fuel'
# []
#   [Monolith]
#     type = VolumePostprocessor
#     block = 'Monolith'
#   []
# []

[AuxVariables]
  [unused]
  []
[]

[Reporters]
  [mesh_info]
    type = MeshInfo
  []
[]

[Outputs]
  file_base = '3D_AGN_201'
  exodus = true
  csv = true
  json = true
[]
(research_reactors/agn/3D_AGN-201_Final.i)

The mesh is then reflected across the Y-axis and the boundaries are renamed. After the boundaries have been given new, unique names, the mesh is stitched to the top right side.

  [xydg_mesh_top_half_left_og_before_ubp_cif_wall]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_og_before_ubp_cif_wall
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_6]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_og_before_ubp_cif_wall
    old_boundary = '${boundary_id_index_21}'
    new_boundary = '${boundary_id_index_22}'
  []
  [stitch_top_half_left_og_before_ubp_cif_wall]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_6 stitch_top_half_right_og_before_ubp_cif_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_22} ${boundary_id_index_20}'
  []
  # CIF wall intersection with the UBP wall
(research_reactors/agn/3D_AGN-201_Final.i)

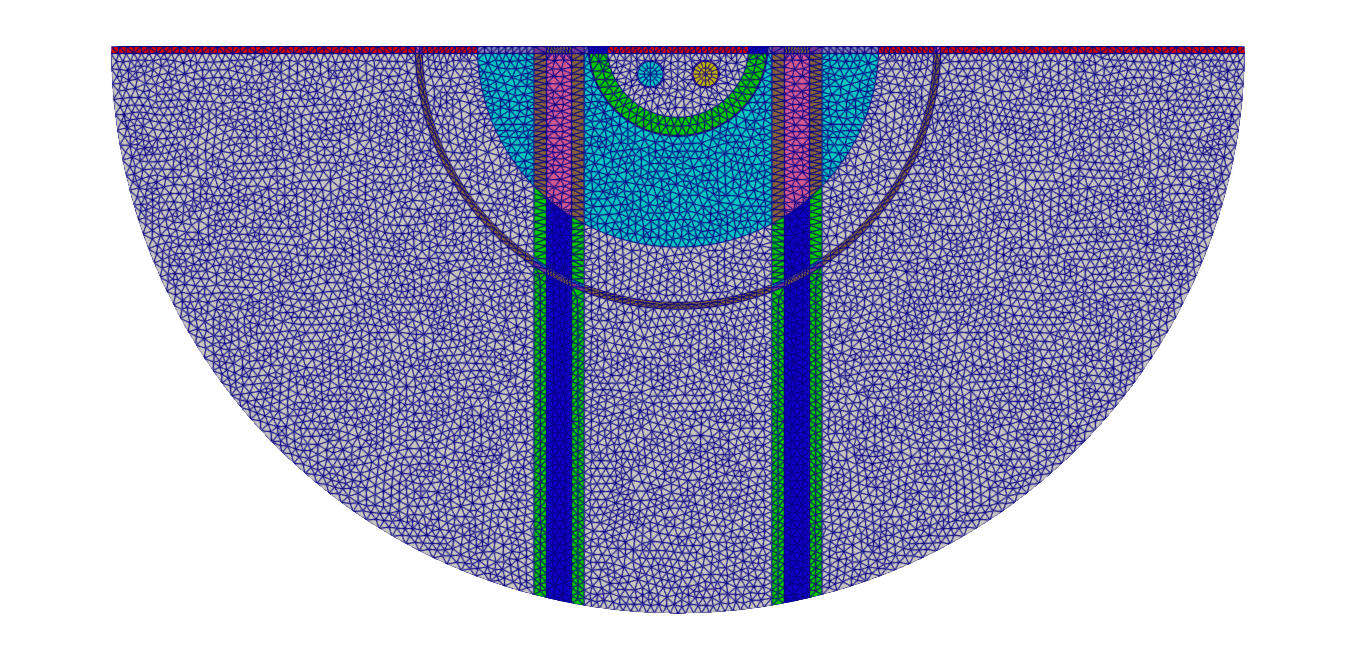

Figure 12: 2D bottom half core mesh.

CIF Wall Intersection with UBP

The right boundary where the CIF wall intersects with the UBP wall is then generated from the equations for its curve, then the inside region is triangulated. The boundaries are renamed and stitched to the previous mesh.

  [top_half_right_ubp_cif_wall_1]
    type = ParsedCurveGenerator
    x_formula = 't1:=${ubp_x_coord_1}+t;
                 t2:=${ubp_x_coord_2}-(t-${fparse ubp_x_coord_2 - ubp_x_coord_1 + cif_outer_radius});
                 x1:=t1;
                 x2:=${ubp_x_coord_2};
                 x3:=t2;
                 x4:=${ubp_x_coord_1};
                 if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1},x1,if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1 + cif_outer_radius},x2,if(t<${fparse 2*ubp_x_coord_2 - 2*ubp_x_coord_1 + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=${cif_outer_radius}-(t-${fparse ubp_x_coord_2 - ubp_x_coord_1});
                 t2:=(t-${fparse 2*ubp_x_coord_2 - 2*ubp_x_coord_1 + cif_outer_radius});
                 y1:=${cif_outer_radius};
                 y2:=t1;
                 y3:=0;
                 y4:=t2;
                 if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1},y1,if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1 + cif_outer_radius},y2,if(t<${fparse 2*ubp_x_coord_2 - 2*ubp_x_coord_1 + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0 ${fparse ubp_x_coord_2 - ubp_x_coord_1} ${fparse ubp_x_coord_2 - ubp_x_coord_1 + cif_outer_radius} ${fparse 2*ubp_x_coord_2 - 2*ubp_x_coord_1 + cif_outer_radius} ${fparse 2*ubp_x_coord_2 - 2*ubp_x_coord_1 + 2*cif_outer_radius}'
    nums_segments = '${ubp_wall_num_intervals} ${cif_wall_num_intervals} ${ubp_wall_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_cif_wall_1]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_cif_wall_1'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_cif_wall_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_23}
    desired_area = ${xydg_area}
  []
  [rename_boundaries_7]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_og_before_ubp_cif_wall
    old_boundary = '${boundary_id_index_22} ${boundary_id_index_21} ${boundary_id_index_20}'
    new_boundary = '${boundary_id_index_24} ${boundary_id_index_24} ${boundary_id_index_24}'
  []
  [stitch_top_half_right_ubp_cif_wall_1]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_cif_wall_1 rename_boundaries_7'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_23} ${boundary_id_index_24}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
(research_reactors/agn/3D_AGN-201_Final.i)

The mesh is then reflected over the Y-axis. The boundaries are renamed, the mesh is stitched to the right side, and the left mesh boundaries are renamed.

  [xydg_mesh_top_half_left_ubp_cif_wall_1]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_cif_wall_1
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_8]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_cif_wall_1
    old_boundary = '${boundary_id_index_23}'
    new_boundary = '${boundary_id_index_25}'
  []
  [stitch_top_half_left_ubp_cif_wall_1]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_8 stitch_top_half_right_ubp_cif_wall_1'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_25} ${boundary_id_index_24}'
  []
  [rename_boundaries_9]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_cif_wall_1
    old_boundary = '${boundary_id_index_23} ${boundary_id_index_24} ${boundary_id_index_25}'
    new_boundary = '${boundary_id_index_26} ${boundary_id_index_26} ${boundary_id_index_26}'
  []
  # UBP inner wall in outer graphite
(research_reactors/agn/3D_AGN-201_Final.i)

Figure 13: 2D top half core mesh featuring boundary between CIF wall and UBP wall in brown.

UBP Inner Walls

The UBP right inner wall bordering the outer graphite mesh is modeled and triangulated. The mesh is then stitched to the previous step's mesh.

  [top_half_right_ubp_inner_wall_in_og]
    type = ParsedCurveGenerator
    x_formula = 't1:=${ubp_x_coord_1}+t;
                 t2:=t-${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius}+${ubp_og_angle_2};
                 x1:=t1;
                 x2:=${ubp_x_coord_2};
                 x3:=${og_radius}*cos(t2);
                 x4:=${ubp_x_coord_1};
                 if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1},x1,if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius},x2,if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius + ubp_og_angle_1 - ubp_og_angle_2},x3,x4)))'
    y_formula = 't1:=${cif_outer_radius}+(t-${fparse ubp_x_coord_2 - ubp_x_coord_1});
                 t2:=t-${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius}+${ubp_og_angle_2};
                 t3:=${ubp_og_y_coord_1}-(t-${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius + ubp_og_angle_1 - ubp_og_angle_2});
                 y1:=${cif_outer_radius};
                 y2:=t1;
                 y3:=${og_radius}*sin(t2);
                 y4:=t3;
                 if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1},y1,if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius},y2,if(t<${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius + ubp_og_angle_1 - ubp_og_angle_2},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_x_coord_2 - ubp_x_coord_1}
                                 ${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius}
                                 ${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius + ubp_og_angle_1 - ubp_og_angle_2}
                                 ${fparse ubp_x_coord_2 - ubp_x_coord_1 + ubp_og_y_coord_2 - cif_outer_radius + ubp_og_angle_1 - ubp_og_angle_2 + ubp_og_y_coord_1 - cif_outer_radius}'
    nums_segments = '${ubp_wall_num_intervals} ${og_ubp_num_intervals} ${ubp_wall_num_intervals} ${og_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_inner_wall_in_og]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_inner_wall_in_og'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_27}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_inner_wall_in_og]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_9 xydg_mesh_top_half_right_ubp_inner_wall_in_og'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_26} ${boundary_id_index_27}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
(research_reactors/agn/3D_AGN-201_Final.i)

The mesh is then reflected over the Y-axis. The boundaries are renamed, the mesh is stitched to the right side, and the left mesh boundaries are renamed.

  [xydg_mesh_top_half_left_ubp_inner_wall_in_og]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_inner_wall_in_og
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_10]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_inner_wall_in_og
    old_boundary = '${boundary_id_index_27}'
    new_boundary = '${boundary_id_index_28}'
  []
  [stitch_top_half_left_ubp_inner_wall_in_og]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_10 stitch_top_half_right_ubp_inner_wall_in_og'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_28} ${boundary_id_index_26}'
  []
  # In theory we can jump back and start reusing earlier boundary IDs
  [rename_boundaries_11]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_inner_wall_in_og
    old_boundary = '${boundary_id_index_28} ${boundary_id_index_27} ${boundary_id_index_26}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP inner wall in lead
(research_reactors/agn/3D_AGN-201_Final.i)

The previous steps are repeated for the UBP inner walls that border the lead layer, the air gap layer, the reactor tank layer, and the water layer.

  [top_half_right_ubp_inner_wall_in_lead]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_og_angle_2};
                 t2:=${ubp_lead_angle_1}-(t-${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1});
                 x1:=${og_radius}*cos(t1);
                 x2:=${ubp_x_coord_1};
                 x3:=${lead_radius}*cos(t2);
                 x4:=${ubp_x_coord_2};
                 if(t<${fparse ubp_og_angle_1 - ubp_og_angle_2},x1,if(t<${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1},x2,if(t<${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1 + ubp_lead_angle_1 - ubp_lead_angle_2},x3,x4)))'
    y_formula = 't1:=t+${ubp_og_angle_2};
                 t2:=t-${fparse ubp_og_angle_1 - ubp_og_angle_2}+${ubp_og_y_coord_1};
                 t3:=${ubp_lead_angle_1}-(t-${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1});
                 t4:=${ubp_lead_y_coord_2}-(t-${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1 + ubp_lead_angle_1 - ubp_lead_angle_2});
                 y1:=${og_radius}*sin(t1);
                 y2:=t2;
                 y3:=${lead_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_og_angle_1 - ubp_og_angle_2},y1,if(t<${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1},y2,if(t<${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1 + ubp_lead_angle_1 - ubp_lead_angle_2},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_og_angle_1 - ubp_og_angle_2}
                                 ${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1}
                                 ${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1 + ubp_lead_angle_1 - ubp_lead_angle_2}
                                 ${fparse ubp_og_angle_1 - ubp_og_angle_2 + ubp_lead_y_coord_1 - ubp_og_y_coord_1 + ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_lead_y_coord_2 - ubp_og_y_coord_2}'
    nums_segments = '${ubp_wall_num_intervals} ${lead_ubp_num_intervals} ${ubp_wall_num_intervals} ${lead_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_inner_wall_in_lead]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_inner_wall_in_lead'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_inner_wall_in_lead]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_11 xydg_mesh_top_half_right_ubp_inner_wall_in_lead'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_10} ${boundary_id_index_11}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_inner_wall_in_lead]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_inner_wall_in_lead
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_12]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_inner_wall_in_lead
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_inner_wall_in_lead]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_12 stitch_top_half_right_ubp_inner_wall_in_lead'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_13]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_inner_wall_in_lead
    old_boundary = '${boundary_id_index_12} ${boundary_id_index_11} ${boundary_id_index_10}'
    new_boundary = '${boundary_id_index_13} ${boundary_id_index_13} ${boundary_id_index_13}'
  []
  # UBP inner wall in ag
  [top_half_right_ubp_inner_wall_in_ag]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_lead_angle_2};
                 t2:=${ubp_ag_angle_1}-(t-${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1});
                 x1:=${lead_radius}*cos(t1);
                 x2:=${ubp_x_coord_1};
                 x3:=${ag_radius}*cos(t2);
                 x4:=${ubp_x_coord_2};
                 if(t<${fparse ubp_lead_angle_1 - ubp_lead_angle_2},x1,if(t<${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1},x2,if(t<${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + ubp_ag_angle_1 - ubp_ag_angle_2},x3,x4)))'
    y_formula = 't1:=t+${ubp_lead_angle_2};
                 t2:=t-${fparse ubp_lead_angle_1 - ubp_lead_angle_2}+${ubp_lead_y_coord_1};
                 t3:=${ubp_ag_angle_1}-(t-${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1});
                 t4:=${ubp_ag_y_coord_2}-(t-${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + ubp_ag_angle_1 - ubp_ag_angle_2});
                 y1:=${lead_radius}*sin(t1);
                 y2:=t2;
                 y3:=${ag_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_lead_angle_1 - ubp_lead_angle_2},y1,if(t<${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1},y2,if(t<${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + ubp_ag_angle_1 - ubp_ag_angle_2},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_lead_angle_1 - ubp_lead_angle_2}
                                 ${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1}
                                 ${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + ubp_ag_angle_1 - ubp_ag_angle_2}
                                 ${fparse ubp_lead_angle_1 - ubp_lead_angle_2 + ubp_ag_y_coord_1 - ubp_lead_y_coord_1 + ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2}'
    nums_segments = '${ubp_wall_num_intervals} ${ag_ubp_num_intervals} ${ubp_wall_num_intervals} ${ag_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_inner_wall_in_ag]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_inner_wall_in_ag'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_14}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_inner_wall_in_ag]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_inner_wall_in_ag rename_boundaries_13'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_14} ${boundary_id_index_13}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_inner_wall_in_ag]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_inner_wall_in_ag
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_14]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_inner_wall_in_ag
    old_boundary = '${boundary_id_index_14}'
    new_boundary = '${boundary_id_index_15}'
  []
  [stitch_top_half_left_ubp_inner_wall_in_ag]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_14 stitch_top_half_right_ubp_inner_wall_in_ag'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_15} ${boundary_id_index_13}'
  []
  [rename_boundaries_15]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_inner_wall_in_ag
    old_boundary = '${boundary_id_index_15} ${boundary_id_index_14} ${boundary_id_index_13}'
    new_boundary = '${boundary_id_index_16} ${boundary_id_index_16} ${boundary_id_index_16}'
  []
  # UBP inner wall in rt
  [top_half_right_ubp_inner_wall_in_rt]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_ag_angle_2};
                 t2:=${ubp_rt_angle_1}-(t-${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1});
                 x1:=${ag_radius}*cos(t1);
                 x2:=${ubp_x_coord_1};
                 x3:=${rt_radius}*cos(t2);
                 x4:=${ubp_x_coord_2};
                 if(t<${fparse ubp_ag_angle_1 - ubp_ag_angle_2},x1,if(t<${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1},x2,if(t<${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + ubp_rt_angle_1 - ubp_rt_angle_2},x3,x4)))'
    y_formula = 't1:=t+${ubp_ag_angle_2};
                 t2:=t-${fparse ubp_ag_angle_1 - ubp_ag_angle_2}+${ubp_ag_y_coord_1};
                 t3:=${ubp_rt_angle_1}-(t-${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1});
                 t4:=${ubp_rt_y_coord_2}-(t-${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + ubp_rt_angle_1 - ubp_rt_angle_2});
                 y1:=${ag_radius}*sin(t1);
                 y2:=t2;
                 y3:=${rt_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_ag_angle_1 - ubp_ag_angle_2},y1,if(t<${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1},y2,if(t<${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + ubp_rt_angle_1 - ubp_rt_angle_2},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_ag_angle_1 - ubp_ag_angle_2}
                                 ${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1}
                                 ${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + ubp_rt_angle_1 - ubp_rt_angle_2}
                                 ${fparse ubp_ag_angle_1 - ubp_ag_angle_2 + ubp_rt_y_coord_1 - ubp_ag_y_coord_1 + ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2}'
    nums_segments = '${ubp_wall_num_intervals} ${rt_ubp_num_intervals} ${ubp_wall_num_intervals} ${rt_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_inner_wall_in_rt]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_inner_wall_in_rt'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_17}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_inner_wall_in_rt]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_inner_wall_in_rt rename_boundaries_15'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_17} ${boundary_id_index_16}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_inner_wall_in_rt]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_inner_wall_in_rt
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_16]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_inner_wall_in_rt
    old_boundary = '${boundary_id_index_17}'
    new_boundary = '${boundary_id_index_18}'
  []
  [stitch_top_half_left_ubp_inner_wall_in_rt]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_16 stitch_top_half_right_ubp_inner_wall_in_rt'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_18} ${boundary_id_index_16}'
  []
  [rename_boundaries_17]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_inner_wall_in_rt
    old_boundary = '${boundary_id_index_18} ${boundary_id_index_17} ${boundary_id_index_16}'
    new_boundary = '${boundary_id_index_19} ${boundary_id_index_19} ${boundary_id_index_19}'
  []
  # UBP inner wall in water
  [top_half_right_ubp_inner_wall_in_water]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_rt_angle_2};
                 t2:=${ubp_water_angle_1}-(t-${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1});
                 x1:=${rt_radius}*cos(t1);
                 x2:=${ubp_x_coord_1};
                 x3:=${water_radius}*cos(t2);
                 x4:=${ubp_x_coord_2};
                 if(t<${fparse ubp_rt_angle_1 - ubp_rt_angle_2},x1,if(t<${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1},x2,if(t<${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1 + ubp_water_angle_1 - ubp_water_angle_2},x3,x4)))'
    y_formula = 't1:=t+${ubp_rt_angle_2};
                 t2:=t-${fparse ubp_rt_angle_1 - ubp_rt_angle_2}+${ubp_rt_y_coord_1};
                 t3:=${ubp_water_angle_1}-(t-${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1});
                 t4:=${ubp_water_y_coord_2}-(t-${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1 + ubp_water_angle_1 - ubp_water_angle_2});
                 y1:=${rt_radius}*sin(t1);
                 y2:=t2;
                 y3:=${water_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_rt_angle_1 - ubp_rt_angle_2},y1,if(t<${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1},y2,if(t<${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1 + ubp_water_angle_1 - ubp_water_angle_2},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_rt_angle_1 - ubp_rt_angle_2}
                                 ${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1}
                                 ${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1 + ubp_water_angle_1 - ubp_water_angle_2}
                                 ${fparse ubp_rt_angle_1 - ubp_rt_angle_2 + ubp_water_y_coord_1 - ubp_rt_y_coord_1 + ubp_water_angle_1 - ubp_water_angle_2 + ubp_water_y_coord_2 - ubp_rt_y_coord_2}'
    nums_segments = '${ubp_wall_num_intervals} ${water_ubp_num_intervals} ${ubp_wall_num_intervals} ${water_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_inner_wall_in_water]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_inner_wall_in_water'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_20}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_inner_wall_in_water]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_inner_wall_in_water rename_boundaries_17'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_20} ${boundary_id_index_19}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_inner_wall_in_water]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_inner_wall_in_water
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_18]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_inner_wall_in_water
    old_boundary = '${boundary_id_index_20}'
    new_boundary = '${boundary_id_index_21}'
  []
  [stitch_top_half_left_ubp_inner_wall_in_water]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_18 stitch_top_half_right_ubp_inner_wall_in_water'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_21} ${boundary_id_index_19}'
  []
  [rename_boundaries_19]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_inner_wall_in_water
    old_boundary = '${boundary_id_index_19} ${boundary_id_index_20} ${boundary_id_index_21}'
    new_boundary = '${boundary_id_index_22} ${boundary_id_index_22} ${boundary_id_index_22}'
  []
  # CIF outer wall in UBP channel
(research_reactors/agn/3D_AGN-201_Final.i)

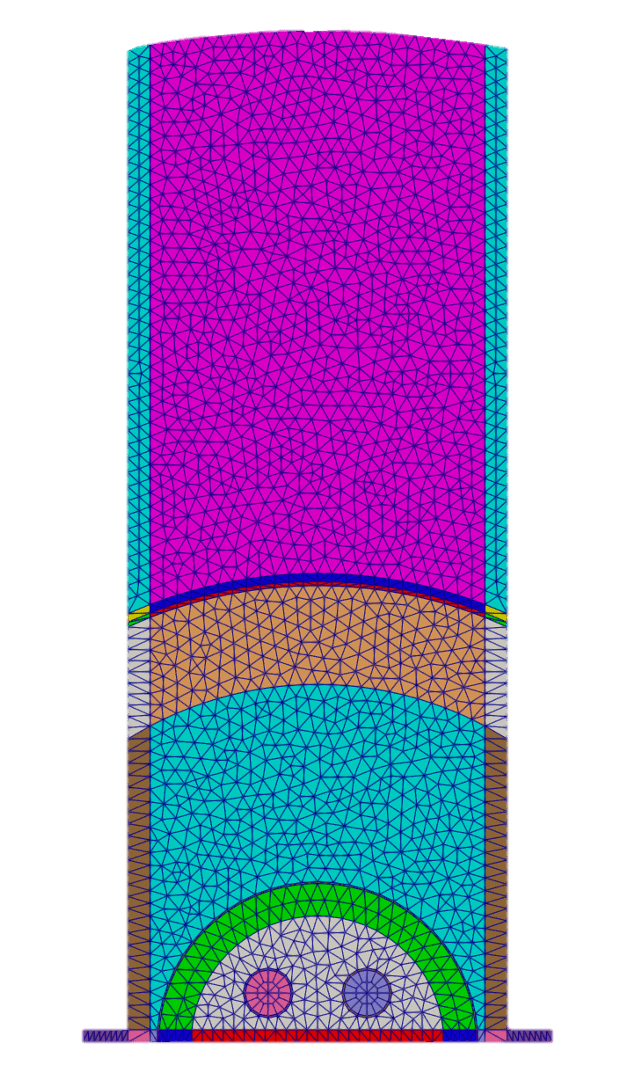

Figure 14: 2D top half core mesh featuring UBP inner walls (on the outer right and outer left) sections in brown, light brown, red, blue, and pink.

CIF Outer Wall in UBP Channel

The right CIF outer wall that borders the UBP channel mesh is created and triangulated. The mesh is then stitched to the mesh from the previous step.

  [top_half_right_cif_wall_in_ubp_channel]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_2};
                 t2:=${ubp_x_coord_3}-(t-${fparse ubp_x_coord_3 - ubp_x_coord_2 + cif_outer_radius});
                 x1:=t1;
                 x2:=${ubp_x_coord_3};
                 x3:=t2;
                 x4:=${ubp_x_coord_2};
                 if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2},x1,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + cif_outer_radius},x2,if(t<${fparse 2*ubp_x_coord_3 - 2*ubp_x_coord_2 + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse ubp_x_coord_3 - ubp_x_coord_2};
                 t2:=${cif_outer_radius}-(t-${fparse 2*ubp_x_coord_3 - 2*ubp_x_coord_2 + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2},y1,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + cif_outer_radius},y2,if(t<${fparse 2*ubp_x_coord_3 - 2*ubp_x_coord_2 + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2}
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2 + cif_outer_radius}
                                 ${fparse 2*ubp_x_coord_3 - 2*ubp_x_coord_2 + cif_outer_radius}
                                 ${fparse 2*ubp_x_coord_3 - 2*ubp_x_coord_2 + 2*cif_outer_radius}'
    nums_segments = '${ubp_channel_num_intervals} ${cif_wall_num_intervals} ${ubp_channel_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_ubp_channel]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_ubp_channel'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_cif_wall_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_23}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_ubp_channel]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_ubp_channel rename_boundaries_19'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_23} ${boundary_id_index_22}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
(research_reactors/agn/3D_AGN-201_Final.i)

The mesh is then reflected over the Y-axis. The boundaries are renamed, the mesh is stitched to the right side, and the left mesh boundaries are renamed.

  [xydg_mesh_top_half_left_cif_wall_in_ubp_channel]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_ubp_channel
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_20]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_ubp_channel
    old_boundary = '${boundary_id_index_23}'
    new_boundary = '${boundary_id_index_24}'
  []
  [stitch_top_half_left_cif_wall_in_ubp_channel]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_20 stitch_top_half_right_cif_wall_in_ubp_channel'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_24} ${boundary_id_index_22}'
  []
  [rename_boundaries_21]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_ubp_channel
    old_boundary = '${boundary_id_index_22} ${boundary_id_index_23} ${boundary_id_index_24}'
    new_boundary = '${boundary_id_index_25} ${boundary_id_index_25} ${boundary_id_index_25}'
  []
  # Outer graphite in UBP channel
  [top_half_right_og_in_ubp_channel]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_2};
                 t2:=t-${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius}+${ubp_og_angle_3};
                 x1:=t1;
                 x2:=${ubp_x_coord_3};
                 x3:=${og_radius}*cos(t2);
                 x4:=${ubp_x_coord_2};
                 if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2},x1,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius},x2,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3},x3,x4)))'
    y_formula = 't1:=t-${fparse ubp_x_coord_3 - ubp_x_coord_2}+${cif_outer_radius};
                 t2:=t-${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius}+${ubp_og_angle_3};
                 t3:=${ubp_og_y_coord_2}-(t-${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3});
                 y1:=${cif_outer_radius};
                 y2:=t1;
                 y3:=${og_radius}*sin(t2);
                 y4:=t3;
                 if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2},y1,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius},y2,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2}
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius}
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3}
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3 + ubp_og_y_coord_2 - cif_outer_radius}'
    nums_segments = '${ubp_channel_num_intervals} ${og_ubp_num_intervals} ${ubp_channel_num_intervals} ${og_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_og_in_ubp_channel]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_og_in_ubp_channel'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_26}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_og_in_ubp_channel]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_og_in_ubp_channel rename_boundaries_21'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_26} ${boundary_id_index_25}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_og_in_ubp_channel]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_og_in_ubp_channel
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_22]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_og_in_ubp_channel
    old_boundary = '${boundary_id_index_26}'
    new_boundary = '${boundary_id_index_27}'
  []
  [stitch_top_half_left_og_in_ubp_channel]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_22 stitch_top_half_right_og_in_ubp_channel'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_27} ${boundary_id_index_25}'
  []
  [rename_boundaries_23]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_og_in_ubp_channel
    old_boundary = '${boundary_id_index_27} ${boundary_id_index_26} ${boundary_id_index_25}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP channel in lead
  [top_half_right_ubp_channel_in_lead]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_og_angle_3};
                 t2:=${ubp_lead_angle_2}-(t-${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2});
                 x1:=${og_radius}*cos(t1);
                 x2:=${ubp_x_coord_2};
                 x3:=${lead_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3},x1,if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2},x2,if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3},x3,x4)))'
    y_formula = 't1:=t+${ubp_og_angle_3};
                 t2:=t-${fparse ubp_og_angle_2 - ubp_og_angle_3}+${ubp_og_y_coord_2};
                 t3:=${ubp_lead_angle_2}-(t-${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2});
                 t4:=${ubp_lead_y_coord_3}-(t-${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3});
                 y1:=${og_radius}*sin(t1);
                 y2:=t2;
                 y3:=${lead_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3},y1,if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2},y2,if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_og_angle_2 - ubp_og_angle_3}
                                 ${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2}
                                 ${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3}
                                 ${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_lead_y_coord_3 - ubp_og_y_coord_3}'
    nums_segments = '${ubp_channel_num_intervals} ${lead_ubp_num_intervals} ${ubp_channel_num_intervals} ${lead_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_channel_in_lead]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_channel_in_lead'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_channel_in_lead]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_channel_in_lead rename_boundaries_23'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_channel_in_lead]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_channel_in_lead
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_24]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_channel_in_lead
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_channel_in_lead]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_24 stitch_top_half_right_ubp_channel_in_lead'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_25]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_channel_in_lead
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP channel in air gap
  [top_half_right_ubp_channel_in_ag]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_lead_angle_3};
                 t2:=${ubp_ag_angle_2}-(t-${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2});
                 x1:=${lead_radius}*cos(t1);
                 x2:=${ubp_x_coord_2};
                 x3:=${ag_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3},x1,if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2},x2,if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3},x3,x4)))'
    y_formula = 't1:=t+${ubp_lead_angle_3};
                 t2:=t-${fparse ubp_lead_angle_2 - ubp_lead_angle_3}+${ubp_lead_y_coord_2};
                 t3:=${ubp_ag_angle_2}-(t-${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2});
                 t4:=${ubp_ag_y_coord_3}-(t-${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3});
                 y1:=${lead_radius}*sin(t1);
                 y2:=t2;
                 y3:=${ag_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3},y1,if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2},y2,if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_lead_angle_2 - ubp_lead_angle_3}
                                 ${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2}
                                 ${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3}
                                 ${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3}'
    nums_segments = '${ubp_channel_num_intervals} ${ag_ubp_num_intervals} ${ubp_channel_num_intervals} ${ag_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_channel_in_ag]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_channel_in_ag'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_channel_in_ag]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_channel_in_ag rename_boundaries_25'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_channel_in_ag]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_channel_in_ag
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_26]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_channel_in_ag
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_channel_in_ag]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_26 stitch_top_half_right_ubp_channel_in_ag'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_27]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_channel_in_ag
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP channel in reactor tank
  [top_half_right_ubp_channel_in_rt]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_ag_angle_3};
                 t2:=${ubp_rt_angle_2}-(t-${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2});
                 x1:=${ag_radius}*cos(t1);
                 x2:=${ubp_x_coord_2};
                 x3:=${rt_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3},x1,if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2},x2,if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3},x3,x4)))'
    y_formula = 't1:=t+${ubp_ag_angle_3};
                 t2:=t-${fparse ubp_ag_angle_2 - ubp_ag_angle_3}+${ubp_ag_y_coord_2};
                 t3:=${ubp_rt_angle_2}-(t-${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2});
                 t4:=${ubp_rt_y_coord_3}-(t-${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3});
                 y1:=${ag_radius}*sin(t1);
                 y2:=t2;
                 y3:=${rt_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3},y1,if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2},y2,if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_ag_angle_2 - ubp_ag_angle_3}
                                 ${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2}
                                 ${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3}
                                 ${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3}'
    nums_segments = '${ubp_channel_num_intervals} ${rt_ubp_num_intervals} ${ubp_channel_num_intervals} ${rt_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_channel_in_rt]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_channel_in_rt'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_channel_in_rt]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_channel_in_rt rename_boundaries_27'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_channel_in_rt]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_channel_in_rt
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_28]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_channel_in_rt
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_channel_in_rt]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_28 stitch_top_half_right_ubp_channel_in_rt'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_29]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_channel_in_rt
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP channel in water
  [top_half_right_ubp_channel_in_water]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_rt_angle_3};
                 t2:=${ubp_water_angle_2}-(t-${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2});
                 x1:=${rt_radius}*cos(t1);
                 x2:=${ubp_x_coord_2};
                 x3:=${water_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3},x1,if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2},x2,if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3},x3,x4)))'
    y_formula = 't1:=t+${ubp_rt_angle_3};
                 t2:=t-${fparse ubp_rt_angle_2 - ubp_rt_angle_3}+${ubp_rt_y_coord_2};
                 t3:=${ubp_water_angle_2}-(t-${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2});
                 t4:=${ubp_water_y_coord_3}-(t-${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3});
                 y1:=${rt_radius}*sin(t1);
                 y2:=t2;
                 y3:=${water_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3},y1,if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2},y2,if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_rt_angle_2 - ubp_rt_angle_3}
                                 ${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2}
                                 ${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3}
                                 ${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3 + ubp_water_y_coord_3 - ubp_rt_y_coord_3}'
    nums_segments = '${ubp_channel_num_intervals} ${water_ubp_num_intervals} ${ubp_channel_num_intervals} ${water_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_channel_in_water]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_channel_in_water'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_channel_in_water]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_channel_in_water rename_boundaries_29'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_channel_in_water]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_channel_in_water
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_30]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_channel_in_water
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_channel_in_water]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_30 stitch_top_half_right_ubp_channel_in_water'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_31]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_channel_in_water
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in UBP outer_wall
  [top_half_right_cif_wall_in_ubp_outer_wall]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_3};
                 t2:=${ubp_x_coord_4}-(t-${fparse ubp_x_coord_4 - ubp_x_coord_3 + cif_outer_radius});
                 x1:=t1;
                 x2:=${ubp_x_coord_4};
                 x3:=t2;
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3},x1,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + cif_outer_radius},x2,if(t<${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse ubp_x_coord_4 - ubp_x_coord_3};
                 t2:=${cif_outer_radius}-(t-${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3},y1,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + cif_outer_radius},y2,if(t<${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3}
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3 + cif_outer_radius}
                                 ${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + cif_outer_radius}
                                 ${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + 2*cif_outer_radius}'
    nums_segments = '${ubp_wall_num_intervals} ${cif_wall_num_intervals} ${ubp_wall_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_ubp_outer_wall]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_ubp_outer_wall'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_cif_wall_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_ubp_outer_wall]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_ubp_outer_wall rename_boundaries_31'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_ubp_outer_wall]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_ubp_outer_wall
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_32]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_ubp_outer_wall
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_ubp_outer_wall]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_32 stitch_top_half_right_cif_wall_in_ubp_outer_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_33]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_ubp_outer_wall
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # Outer graphite in UBP outer wall
  [top_half_right_og_in_ubp_outer_wall]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_3};
                 t2:=t-${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius}+${ubp_og_angle_4};
                 x1:=t1;
                 x2:=${ubp_x_coord_4};
                 x3:=${og_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3},x1,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius},x2,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4},x3,x4)))'
    y_formula = 't1:=t-${fparse ubp_x_coord_4 - ubp_x_coord_3}+${cif_outer_radius};
                 t2:=t-${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius}+${ubp_og_angle_4};
                 t3:=${ubp_og_y_coord_3}-(t-${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4});
                 y1:=${cif_outer_radius};
                 y2:=t1;
                 y3:=${og_radius}*sin(t2);
                 y4:=t3;
                 if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3},y1,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius},y2,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3}
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius}
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4}
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4 + ubp_og_y_coord_3 - cif_outer_radius}'
    nums_segments = '${ubp_wall_num_intervals} ${og_ubp_num_intervals} ${ubp_wall_num_intervals} ${og_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_og_in_ubp_outer_wall]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_og_in_ubp_outer_wall'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_og_in_ubp_outer_wall]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_og_in_ubp_outer_wall rename_boundaries_33'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_og_in_ubp_outer_wall]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_og_in_ubp_outer_wall
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_34]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_og_in_ubp_outer_wall
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_og_in_ubp_outer_wall]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_34 stitch_top_half_right_og_in_ubp_outer_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_35]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_og_in_ubp_outer_wall
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP outer wall in lead
  [top_half_right_ubp_outer_wall_in_lead]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_og_angle_4};
                 t2:=${ubp_lead_angle_3}-(t-${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3});
                 x1:=${og_radius}*cos(t1);
                 x2:=${ubp_x_coord_3};
                 x3:=${lead_radius}*cos(t2);
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4},x1,if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3},x2,if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4},x3,x4)))'
    y_formula = 't1:=t+${ubp_og_angle_4};
                 t2:=t-${fparse ubp_og_angle_3 - ubp_og_angle_4}+${ubp_og_y_coord_3};
                 t3:=${ubp_lead_angle_3}-(t-${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3});
                 t4:=${ubp_lead_y_coord_4}-(t-${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4});
                 y1:=${og_radius}*sin(t1);
                 y2:=t2;
                 y3:=${lead_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4},y1,if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3},y2,if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_og_angle_3 - ubp_og_angle_4}
                                 ${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3}
                                 ${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4}
                                 ${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_lead_y_coord_4 - ubp_og_y_coord_4}'
    nums_segments = '${ubp_wall_num_intervals} ${lead_ubp_num_intervals} ${ubp_wall_num_intervals} ${lead_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_outer_wall_in_lead]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_outer_wall_in_lead'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_outer_wall_in_lead]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_outer_wall_in_lead rename_boundaries_35'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_outer_wall_in_lead]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_outer_wall_in_lead
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_36]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_outer_wall_in_lead
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_outer_wall_in_lead]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_36 stitch_top_half_right_ubp_outer_wall_in_lead'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_37]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_outer_wall_in_lead
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP outer wall in air gap
  [top_half_right_ubp_outer_wall_in_ag]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_lead_angle_4};
                 t2:=${ubp_ag_angle_3}-(t-${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3});
                 x1:=${lead_radius}*cos(t1);
                 x2:=${ubp_x_coord_3};
                 x3:=${ag_radius}*cos(t2);
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4},x1,if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3},x2,if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4},x3,x4)))'
    y_formula = 't1:=t+${ubp_lead_angle_4};
                 t2:=t-${fparse ubp_lead_angle_3 - ubp_lead_angle_4}+${ubp_lead_y_coord_3};
                 t3:=${ubp_ag_angle_3}-(t-${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3});
                 t4:=${ubp_ag_y_coord_4}-(t-${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4});
                 y1:=${lead_radius}*sin(t1);
                 y2:=t2;
                 y3:=${ag_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4},y1,if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3},y2,if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_lead_angle_3 - ubp_lead_angle_4}
                                 ${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3}
                                 ${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4}
                                 ${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_ag_y_coord_4 - ubp_lead_y_coord_4}'
    nums_segments = '${ubp_wall_num_intervals} ${ag_ubp_num_intervals} ${ubp_wall_num_intervals} ${ag_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_outer_wall_in_ag]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_outer_wall_in_ag'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_outer_wall_in_ag]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_outer_wall_in_ag rename_boundaries_37'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_outer_wall_in_ag]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_outer_wall_in_ag
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_38]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_outer_wall_in_ag
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_outer_wall_in_ag]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_38 stitch_top_half_right_ubp_outer_wall_in_ag'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_39]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_outer_wall_in_ag
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP outer wall in reactor tank
  [top_half_right_ubp_outer_wall_in_rt]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_ag_angle_4};
                 t2:=${ubp_rt_angle_3}-(t-${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3});
                 x1:=${ag_radius}*cos(t1);
                 x2:=${ubp_x_coord_3};
                 x3:=${rt_radius}*cos(t2);
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4},x1,if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3},x2,if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4},x3,x4)))'
    y_formula = 't1:=t+${ubp_ag_angle_4};
                 t2:=t-${fparse ubp_ag_angle_3 - ubp_ag_angle_4}+${ubp_ag_y_coord_3};
                 t3:=${ubp_rt_angle_3}-(t-${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3});
                 t4:=${ubp_rt_y_coord_4}-(t-${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4});
                 y1:=${ag_radius}*sin(t1);
                 y2:=t2;
                 y3:=${rt_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4},y1,if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3},y2,if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_ag_angle_3 - ubp_ag_angle_4}
                                 ${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3}
                                 ${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4}
                                 ${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_rt_y_coord_4 - ubp_ag_y_coord_4}'
    nums_segments = '${ubp_wall_num_intervals} ${rt_ubp_num_intervals} ${ubp_wall_num_intervals} ${rt_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_outer_wall_in_rt]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_outer_wall_in_rt'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_outer_wall_in_rt]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_outer_wall_in_rt rename_boundaries_39'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_outer_wall_in_rt]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_outer_wall_in_rt
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_40]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_outer_wall_in_rt
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_outer_wall_in_rt]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_40 stitch_top_half_right_ubp_outer_wall_in_rt'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_41]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_outer_wall_in_rt
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP outer_wall in water
  [top_half_right_ubp_outer_wall_in_water]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_rt_angle_4};
                 t2:=${ubp_water_angle_3}-(t-${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3});
                 x1:=${rt_radius}*cos(t1);
                 x2:=${ubp_x_coord_3};
                 x3:=${water_radius}*cos(t2);
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4},x1,if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3},x2,if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4},x3,x4)))'
    y_formula = 't1:=t+${ubp_rt_angle_4};
                 t2:=t-${fparse ubp_rt_angle_3 - ubp_rt_angle_4}+${ubp_rt_y_coord_3};
                 t3:=${ubp_water_angle_3}-(t-${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3});
                 t4:=${ubp_water_y_coord_4}-(t-${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4});
                 y1:=${rt_radius}*sin(t1);
                 y2:=t2;
                 y3:=${water_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4},y1,if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3},y2,if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_rt_angle_3 - ubp_rt_angle_4}
                                 ${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3}
                                 ${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4}
                                 ${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4 + ubp_water_y_coord_4 - ubp_rt_y_coord_4}'
    nums_segments = '${ubp_wall_num_intervals} ${water_ubp_num_intervals} ${ubp_wall_num_intervals} ${water_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_outer_wall_in_water]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_outer_wall_in_water'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_outer_wall_in_water]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_outer_wall_in_water rename_boundaries_41'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_outer_wall_in_water]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_outer_wall_in_water
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_42]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_outer_wall_in_water
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_outer_wall_in_water]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_42 stitch_top_half_right_ubp_outer_wall_in_water'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_43]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_outer_wall_in_water
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in outer graphite passed the UBP outer wall
  [top_half_right_cif_wall_in_og_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_4};
                 t2:=${cif_og_x_coord}-(t-${fparse cif_og_x_coord - ubp_x_coord_4 + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_og_x_coord};
                 x3:=t2;
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse cif_og_x_coord - ubp_x_coord_4},x1,if(t<${fparse cif_og_x_coord - ubp_x_coord_4 + cif_outer_radius},x2,if(t<${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_og_x_coord - ubp_x_coord_4};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_og_x_coord - ubp_x_coord_4},y1,if(t<${fparse cif_og_x_coord - ubp_x_coord_4 + cif_outer_radius},y2,if(t<${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_og_x_coord - ubp_x_coord_4}
                                 ${fparse cif_og_x_coord - ubp_x_coord_4 + cif_outer_radius}
                                 ${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + cif_outer_radius}
                                 ${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + 2*cif_outer_radius}'
    nums_segments = '${ubp_channel_num_intervals} ${cif_wall_num_intervals} ${ubp_channel_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_og_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_og_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_og_after_ubp rename_boundaries_43'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_og_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_og_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_44]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_og_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_44 stitch_top_half_right_cif_wall_in_og_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_45]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_og_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # Outer graphite passed the UBP outer wall
  [top_half_right_og_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_og_angle};
                 t2:=t-${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius}+${ubp_x_coord_4};
                 x1:=${og_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=t2;
                 if(t<${fparse ubp_og_angle_4 - cif_og_angle},x1,if(t<${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius},x2,x3))'
    y_formula = 't1:=t+${cif_og_angle};
                 t2:=${ubp_og_y_coord_4}-(t-${fparse ubp_og_angle_4 - cif_og_angle});
                 y1:=${og_radius}*sin(t1);
                 y2:=t2;
                 y3:=${cif_outer_radius};
                 if(t<${fparse ubp_og_angle_4 - cif_og_angle},y1,if(t<${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius},y2,y3))'
    section_bounding_t_values = '0
                                 ${fparse ubp_og_angle_4 - cif_og_angle}
                                 ${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius}
                                 ${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius + cif_og_x_coord - ubp_x_coord_4}'
    nums_segments = '${og_ubp_num_intervals} ${og_ubp_num_intervals} ${ubp_channel_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_og_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_og_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_og_after_ubp rename_boundaries_45'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_og_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_og_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_46]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_og_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_46 stitch_top_half_right_og_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_47]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_og_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in lead passed the UBP outer wall
  [top_half_right_cif_wall_in_lead_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_og_x_coord};
                 t2:=${cif_lead_x_coord}-(t-${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_lead_x_coord};
                 x3:=t2;
                 x4:=${cif_og_x_coord};
                 if(t<${fparse cif_lead_x_coord - cif_og_x_coord},x1,if(t<${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_lead_x_coord - cif_og_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_lead_x_coord - cif_og_x_coord},y1,if(t<${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_lead_x_coord - cif_og_x_coord}
                                 ${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + 2*cif_outer_radius}'
    nums_segments = '${lead_ubp_num_intervals} ${cif_wall_num_intervals} ${lead_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_lead_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_lead_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_lead_after_ubp rename_boundaries_47'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_lead_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_lead_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_48]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_lead_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_48 stitch_top_half_right_cif_wall_in_lead_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_49]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_lead_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # Lead passed the UBP outer wall
  [top_half_right_lead_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_lead_angle};
                 t2:=${ubp_og_angle_4}-(t-${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4});
                 t3:=${cif_og_x_coord}+(t-${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle});
                 x1:=${lead_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${og_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_lead_angle_4 - cif_lead_angle},x1,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4},x2,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_lead_angle};
                 t2:=${ubp_lead_y_coord_4}-(t-${fparse ubp_lead_angle_4 - cif_lead_angle});
                 t3:=${ubp_og_angle_4}-(t-${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4});
                 y1:=${lead_radius}*sin(t1);
                 y2:=t2;
                 y3:=${og_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_lead_angle_4 - cif_lead_angle},y1,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4},y2,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle}
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4}
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle}
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle + cif_lead_x_coord - cif_og_x_coord}'
    nums_segments = '${curve_between_bp_num_intervals} ${lead_ubp_num_intervals} ${og_ubp_num_intervals} ${lead_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_lead_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_lead_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_lead_after_ubp rename_boundaries_49'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_lead_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_lead_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_50]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_lead_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_50 stitch_top_half_right_lead_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_51]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_lead_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in air gap passed the UBP outer wall
  [top_half_right_cif_wall_in_ag_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_lead_x_coord};
                 t2:=${cif_ag_x_coord}-(t-${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_ag_x_coord};
                 x3:=t2;
                 x4:=${cif_lead_x_coord};
                 if(t<${fparse cif_ag_x_coord - cif_lead_x_coord},x1,if(t<${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_ag_x_coord - cif_lead_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_ag_x_coord - cif_lead_x_coord},y1,if(t<${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_ag_x_coord - cif_lead_x_coord}
                                 ${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + 2*cif_outer_radius}'
    nums_segments = '${ag_ubp_num_intervals} ${cif_wall_num_intervals} ${ag_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_ag_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_ag_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_ag_after_ubp rename_boundaries_51'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_ag_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_ag_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_52]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_ag_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_52 stitch_top_half_right_cif_wall_in_ag_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_53]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_ag_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # ag passed the UBP outer wall
  [top_half_right_ag_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_ag_angle};
                 t2:=${ubp_lead_angle_4}-(t-${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4});
                 t3:=${cif_lead_x_coord}+(t-${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle});
                 x1:=${ag_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${lead_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_ag_angle_4 - cif_ag_angle},x1,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4},x2,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_ag_angle};
                 t2:=${ubp_ag_y_coord_4}-(t-${fparse ubp_ag_angle_4 - cif_ag_angle});
                 t3:=${ubp_lead_angle_4}-(t-${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4});
                 y1:=${ag_radius}*sin(t1);
                 y2:=t2;
                 y3:=${lead_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_ag_angle_4 - cif_ag_angle},y1,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4},y2,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle}
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4}
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle}
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle + cif_ag_x_coord - cif_lead_x_coord}'
    nums_segments = '${curve_between_bp_num_intervals} ${ag_ubp_num_intervals} ${curve_between_bp_num_intervals} ${ag_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ag_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ag_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ag_after_ubp rename_boundaries_53'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ag_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ag_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_54]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ag_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_54 stitch_top_half_right_ag_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_55]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ag_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in reactor tank passed the UBP outer wall
  [top_half_right_cif_wall_in_rt_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_ag_x_coord};
                 t2:=${cif_rt_x_coord}-(t-${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_rt_x_coord};
                 x3:=t2;
                 x4:=${cif_ag_x_coord};
                 if(t<${fparse cif_rt_x_coord - cif_ag_x_coord},x1,if(t<${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_rt_x_coord - cif_ag_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_rt_x_coord - cif_ag_x_coord},y1,if(t<${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_rt_x_coord - cif_ag_x_coord}
                                 ${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + 2*cif_outer_radius}'
    nums_segments = '${rt_ubp_num_intervals} ${cif_wall_num_intervals} ${rt_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_rt_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_rt_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_rt_after_ubp rename_boundaries_55'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_rt_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_rt_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_56]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_rt_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_56 stitch_top_half_right_cif_wall_in_rt_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_57]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_rt_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # rt passed the UBP outer wall
  [top_half_right_rt_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_rt_angle};
                 t2:=${ubp_ag_angle_4}-(t-${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4});
                 t3:=${cif_ag_x_coord}+(t-${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle});
                 x1:=${rt_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${ag_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_rt_angle_4 - cif_rt_angle},x1,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4},x2,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_rt_angle};
                 t2:=${ubp_rt_y_coord_4}-(t-${fparse ubp_rt_angle_4 - cif_rt_angle});
                 t3:=${ubp_ag_angle_4}-(t-${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4});
                 y1:=${rt_radius}*sin(t1);
                 y2:=t2;
                 y3:=${ag_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_rt_angle_4 - cif_rt_angle},y1,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4},y2,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle}
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4}
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle}
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle + cif_rt_x_coord - cif_ag_x_coord}'
    nums_segments = '${curve_between_bp_num_intervals} ${rt_ubp_num_intervals} ${curve_between_bp_num_intervals} ${rt_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_rt_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_rt_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_rt_after_ubp rename_boundaries_57'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_rt_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_rt_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_58]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_rt_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_58 stitch_top_half_right_rt_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_59]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_rt_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in water passed the UBP outer wall
  [top_half_right_cif_wall_in_water_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_rt_x_coord};
                 t2:=${cif_water_x_coord}-(t-${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_water_x_coord};
                 x3:=t2;
                 x4:=${cif_rt_x_coord};
                 if(t<${fparse cif_water_x_coord - cif_rt_x_coord},x1,if(t<${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_water_x_coord - cif_rt_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_water_x_coord - cif_rt_x_coord},y1,if(t<${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_water_x_coord - cif_rt_x_coord}
                                 ${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + 2*cif_outer_radius}'
    nums_segments = '${water_ubp_num_intervals} ${cif_wall_num_intervals} ${water_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_water_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_water_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_water_after_ubp rename_boundaries_59'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_water_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_water_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_60]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_water_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_60 stitch_top_half_right_cif_wall_in_water_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_61]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_water_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # water passed the UBP outer wall
  [top_half_right_water_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_water_angle};
                 t2:=${ubp_rt_angle_4}-(t-${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4});
                 t3:=${cif_rt_x_coord}+(t-${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle});
                 x1:=${water_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${rt_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_water_angle_4 - cif_water_angle},x1,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4},x2,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_water_angle};
                 t2:=${ubp_water_y_coord_4}-(t-${fparse ubp_water_angle_4 - cif_water_angle});
                 t3:=${ubp_rt_angle_4}-(t-${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4});
                 y1:=${water_radius}*sin(t1);
                 y2:=t2;
                 y3:=${rt_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_water_angle_4 - cif_water_angle},y1,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4},y2,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_water_angle_4 - cif_water_angle}
                                 ${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4}
                                 ${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle}
                                 ${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle + cif_water_x_coord - cif_rt_x_coord}'
    nums_segments = '${water_past_ubp_num_intervals} ${water_ubp_num_intervals} ${curve_between_bp_num_intervals} ${water_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_water_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_water_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_water_after_ubp rename_boundaries_61'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_water_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_water_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_62]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_water_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_62 stitch_top_half_right_water_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_63]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_water_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # We can reflect about the X-axis and reuse the previously made mesh.
  [bottom_half_reactor]
    type = SymmetryTransformGenerator
    input = rename_boundaries_63
    mirror_normal_vector = '0 1 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_87]
    type = RenameBoundaryGenerator
    input = bottom_half_reactor
    old_boundary = '${boundary_id_index_10}'
    new_boundary = '${boundary_id_index_11}'
  []
  # Delete blocks for meshing the FCR and SR2
  [delete_bottom_core_blocks]
    type = BlockDeletionGenerator
    input = rename_boundaries_87
    block = '1011 1012 1031 1032 ${core_block_id}'
    new_boundary = '${boundary_id_index_20}'
  []
  # The deletion has created a void where the deleted pin cells were. We now assign a block ID to the deleted area
  [rebuild_bottom_core_block]
    type = LowerDBlockFromSidesetGenerator
    input = delete_bottom_core_blocks
    sidesets = '${boundary_id_index_20}'
    new_block_id = '6123'
    new_block_name = 'rebuilt_bottom_core_block'
  []
  # Next we mesh the area with the new block ID, removing the void
  # In reality, we need to use XYDG to actually "mesh" this, this is just an intermediate step for using XYDG
  [remesh_bottom_core_block]
    type = BlockToMeshConverterGenerator
    input = rebuild_bottom_core_block
    target_blocks = 'rebuilt_bottom_core_block'
  []
  # Now if we had a dozen or so of these rods with the same dimensions I would translate and copy the same meshes
  # over and over again so we could avoid doing a fully re-declaration.
  # However, since we have 3(?) rods of the same size which may need unique block IDs, I just go ahead and explicitly define SR2, CCR, and FCR
  [sr2_base]
    type = PolygonConcentricCircleMeshGenerator
    polygon_size_style = apothem
    polygon_size = ${sr_bg_size}
    num_sides = ${sr_polygon_num_sides}
    num_sectors_per_side = ${sr_polygon_num_sectors_per_side_vector}
    background_intervals = 1
    ring_radii = '${sr_inner_radius} ${sr_outer_radius}'
    ring_intervals = '1 1'
    # This means we will have quads everywhere, which avoids TRI/QUAD conflicts
    # during block ID assignment and looks better a lot of the time.
    quad_center_elements = true
    background_block_ids = '${to_delete_block_id}'
    background_block_names = '${to_delete_block_name}'
    ring_block_ids = '${sr2_inner_block_id} ${sr2_outer_block_id}'
    ring_block_names = '${sr2_inner_block_name} ${sr2_outer_block_name}'
    interface_boundary_id_shift = 20
  []
  # Delete background around SR2
  [sr2_delete_bg]
    type = BlockDeletionGenerator
    input = sr2_base
    block = '${to_delete_block_name}'
    new_boundary = ${boundary_id_index_21}
  []
  [sr2_transform]
    type = TransformGenerator
    input = sr2_delete_bg
    transform = TRANSLATE
    vector_value = '${sr2_x_pos} ${sr2_y_pos} 0.0'
  []
  # Now add the FCR
  [fcr_base]
    type = PolygonConcentricCircleMeshGenerator
    polygon_size_style = apothem
    polygon_size = ${fcr_bg_size}
    num_sides = ${fcr_polygon_num_sides}
    num_sectors_per_side = ${fcr_polygon_num_sectors_per_side_vector}
    background_intervals = 1
    ring_radii = '${fcr_inner_radius} ${fcr_outer_radius}'
    ring_intervals = '1 1'
    # This means we will have quads everywhere, which avoids TRI/QUAD conflicts
    # during block ID assignment and looks better a lot of the time.
    quad_center_elements = true
    background_block_ids = '${to_delete_block_id}'
    background_block_names = '${to_delete_block_name}'
    ring_block_ids = '${fcr_inner_block_id} ${fcr_outer_block_id}'
    ring_block_names = '${fcr_inner_block_name} ${fcr_outer_block_name}'
    interface_boundary_id_shift = 40
  []
  # Delete background around FCR
  [fcr_delete_bg]
    type = BlockDeletionGenerator
    input = fcr_base
    block = '${to_delete_block_name}'
    new_boundary = ${boundary_id_index_22}
  []
  [fcr_transform]
    type = TransformGenerator
    input = fcr_delete_bg
    transform = TRANSLATE
    vector_value = '${fcr_x_pos} ${fcr_y_pos} 0.0'
  []
  [xydg_mesh_core_around_fcr_and_sr2]
    type = XYDelaunayGenerator
    boundary = 'remesh_bottom_core_block'
    holes = 'sr2_transform fcr_transform'
    stitch_holes = 'true true'
    refine_holes = 'false false'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${core_block_id}
    output_boundary = ${boundary_id_index_23}
    desired_area = 1.0
  []
  [stitch_remeshed_bottom_core_region]
    type = StitchedMeshGenerator
    inputs = 'delete_bottom_core_blocks xydg_mesh_core_around_fcr_and_sr2'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_20} ${boundary_id_index_23}'
  []
  [stitch_core_halves]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_63 stitch_remeshed_bottom_core_region'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_10} ${boundary_id_index_11}'
  []
  [rename_boundaries_88]
    type = RenameBoundaryGenerator
    input = stitch_core_halves
    old_boundary = '10020'
    new_boundary = ${boundary_id_index_10}
  []
  # SRs, CCR, and FCR all get weird IDs from the XYDG meshing
  [rename_rod_blocks]
    type = RenameBlockGenerator
    input = rename_boundaries_88
    old_block = '1011 1012 1021 1022 1031 1032 1041 1042'
    new_block = '${sr1_inner_block_id} ${sr1_outer_block_id} ${sr2_inner_block_id} ${sr2_outer_block_id} ${ccr_inner_block_id} ${ccr_outer_block_id} ${fcr_inner_block_id} ${fcr_outer_block_id}'
  []
  # Delete core cif region to then remesh with the thermal fuse
  [delete_core_cif_wall]
    type = BlockDeletionGenerator
    input = rename_rod_blocks
    block = ${core_cif_wall_block_id}
    new_boundary = ${boundary_id_index_30}
  []
  [rebuild_core_cif_wall]
    type = LowerDBlockFromSidesetGenerator
    input = delete_core_cif_wall
    sidesets = '${boundary_id_index_30}'
    new_block_id = '7123'
    new_block_name = 'rebuilt_core_cif_wall'
  []
  [remesh_core_cif_wall]
    type = BlockToMeshConverterGenerator
    input = rebuild_core_cif_wall
    target_blocks = 'rebuilt_core_cif_wall'
  []
  # Used ParsedCurveGenerator to model the thermal fuse
  [tf_square]
    type = ParsedCurveGenerator
    x_formula = 't1:=t-${tf_half_side_length};
                 t2:=${tf_half_side_length};
                 t3:=${tf_half_side_length}-(t-${fparse 2*tf_side_length});
                 t4:=-${tf_half_side_length};
                 x1:=t1;
                 x2:=t2;
                 x3:=t3;
                 x4:=t4;
                 if(t<${tf_side_length},x1,if(t<${fparse 2*tf_side_length},x2,if(t<${fparse 3*tf_side_length},x3,x4)))'
    y_formula = 't1:=-${tf_half_side_length};
                 t2:=t-${fparse 3*tf_half_side_length};
                 t3:=${tf_half_side_length};
                 t4:=${tf_half_side_length}-(t-${fparse 3 * tf_side_length});
                 y1:=t1;
                 y2:=t2;
                 y3:=t3;
                 y4:=t4;
                 if(t<${tf_side_length},y1,if(t<${fparse 2*tf_side_length},y2,if(t<${fparse 3*tf_side_length},y3,y4)))'
    section_bounding_t_values = '0 ${tf_side_length} ${fparse 2*tf_side_length} ${fparse 3*tf_side_length} ${fparse 4*tf_side_length}'
    nums_segments = '${tf_num_segments} ${tf_num_segments} ${tf_num_segments} ${tf_num_segments}'
    is_closed_loop = true
  []
  [tf_pcc]
    type = PolygonConcentricCircleMeshGenerator
    num_sides = 4
    num_sectors_per_side = '${tf_num_segments} ${tf_num_segments} ${tf_num_segments} ${tf_num_segments}'
    background_intervals = 1
    ring_radii = '${tf_support_radius}'
    ring_intervals = 1
    ring_block_ids = '${tf_support_block_id}'
    ring_block_names = '${tf_support_block_name}'
    background_block_ids = '${tf_quad_block_id}'
    background_block_names = '${tf_quad_block_name}'
    polygon_size = ${tf_half_side_length}
    polygon_size_style = apothem
  []
  # Need to rotate 45 degrees because of how PCCMG renders the mesh
  [rotate_tf]
    type = TransformGenerator
    input = tf_pcc
    transform = ROTATE
    vector_value = '45 0 0'
  []
  # Rename Boundaries because otherwise there will be problems
  [rename_boundaries_100]
    type = RenameBoundaryGenerator
    input = rotate_tf
    old_boundary = '1 10000'
    new_boundary = '${boundary_id_index_40} ${boundary_id_index_41}'
  []
  [xydg_tf]
    type = XYDelaunayGenerator
    boundary = remesh_core_cif_wall
    holes = 'rename_boundaries_100'
    stitch_holes = 'true'
    refine_holes = 'false'
    # one point of the CIF "hole" is not properly found inside the outer boundary
    verify_holes = 'false'
    output_boundary = ${boundary_id_index_45}
    smooth_triangulation = true
    desired_area = ${xydg_area}
    output_subdomain_name = ${core_cif_wall_block_id}
  []
  [stitch_cif_with_tf_to_core]
    type = StitchedMeshGenerator
    inputs = 'xydg_tf delete_core_cif_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_45} ${boundary_id_index_30}'
  []
  # Map block names to block IDs
  [rename_blocks_final_2d]
    type = RenameBlockGenerator
    input = stitch_cif_with_tf_to_core
    old_block = '${core_block_id}   ${core_cif_wall_block_id}   ${ig_block_id}   ${ig_cif_wall_block_id}   ${at_block_id}   ${at_cif_wall_block_id}   ${og_block_id}   ${og_cif_wall_block_id}   ${og_cif_wall_ubp_wall_block_id}   ${og_ubp_wall_block_id}   ${og_ubp_channel_block_id}   ${og_cif_wall_ubp_channel_block_id}   ${og_cif_wall_ubp_wall_block_id}   ${lead_block_id}   ${lead_cif_wall_block_id}   ${lead_ubp_wall_block_id}   ${lead_ubp_channel_block_id}   ${ag_block_id}   ${ag_cif_wall_block_id}   ${ag_ubp_wall_block_id}   ${ag_ubp_channel_block_id}   ${rt_block_id}   ${rt_cif_wall_block_id}   ${rt_ubp_wall_block_id}   ${rt_ubp_channel_block_id}   ${water_block_id}   ${water_cif_wall_block_id}   ${water_ubp_wall_block_id}   ${water_ubp_channel_block_id}   ${sr1_inner_block_id}   ${sr1_outer_block_id}   ${sr2_inner_block_id}   ${sr2_outer_block_id}   ${ccr_inner_block_id}   ${ccr_outer_block_id}   ${fcr_inner_block_id}   ${fcr_outer_block_id} ${tf_quad_block_id}     ${tf_support_block_id}'
    new_block = '${core_block_name} ${core_cif_wall_block_name} ${ig_block_name} ${ig_cif_wall_block_name} ${at_block_name} ${at_cif_wall_block_name} ${og_block_name} ${og_cif_wall_block_name} ${og_cif_wall_ubp_wall_block_name} ${og_ubp_wall_block_name} ${og_ubp_channel_block_name} ${og_cif_wall_ubp_channel_block_name} ${og_cif_wall_ubp_wall_block_name} ${lead_block_name} ${lead_cif_wall_block_name} ${lead_ubp_wall_block_name} ${lead_ubp_channel_block_name} ${ag_block_name} ${ag_cif_wall_block_name} ${ag_ubp_wall_block_name} ${ag_ubp_channel_block_name} ${rt_block_name} ${rt_cif_wall_block_name} ${rt_ubp_wall_block_name} ${rt_ubp_channel_block_name} ${water_block_name} ${water_cif_wall_block_name} ${water_ubp_wall_block_name} ${water_ubp_channel_block_name} ${sr1_inner_block_name} ${sr1_outer_block_name} ${sr2_inner_block_name} ${sr2_outer_block_name} ${ccr_inner_block_name} ${ccr_outer_block_name} ${fcr_inner_block_name} ${fcr_outer_block_name} ${tf_quad_block_name} ${tf_support_block_name}'
  []
  # Extrude from 2D to 3D
  [extrude]
    type = AdvancedExtruderGenerator
    input = rename_blocks_final_2d
    # Layer 01: Water
    # Layer 02: Steel
    # Layer 03: Lead
    # Layer 04: Al Tank/Graphite
    # Layer 05: Graphite & TF Support
    # Layer 06: Fuel Plate 1 & TF Support
    # Layer 07: BP & FP 1 & TF Support
    # Layer 08: BP & FP 2 & TF Support
    # Layer 09: BP & FP 3 & TF Support
    # Layer 10: BP & FP 3 & TF
    # Layer 11: FP 3 & TF
    # Layer 12: FP 3 & CIF
    # Layer 13: FP 4 & CIF
    # Layer 14: FP 4
    # Layer 15: BP & FP 4
    # Layer 16: BP & FP 5
    # Layer 17: BP & FP 6
    # Layer 18: BP & FP 7
    # Layer 19: BP & FP 8
    # Layer 20: BP & FP 9
    # Layer 21: BP & RAD
    # Layer 22: RAD
    # Layer 23: Graphite
    # Layer 24: Al Tank/Graphite
    # Layer 25: Lead
    # Layer 26: Thermal Column Void?
    # Layer 27: Thermal Column
    # Layer 28: Water
    #             1     2   3  4 5    6      7      8 9      10     11     12     13     14     15     16  17  18  19 20 21     22     23   24 25 26  27 28
    heights = '17.11 0.8 10 2 29.5 1.2134 2.7866 4 1.7452 0.5414 1.0461 0.6673 1.8673 1.5961 0.5366 1.9 1.9 1.9 1  1  0.8366 0.1634 21.8 2  10 0.8 60 1.29'
    num_layers = '1     1   1  1 1    1      1      1 1      1      1      1      1      1      1      1   1   1   1  1  1      1      1    1  1  1   1  1'
    direction = '0 0 1'
    # This is where we swap the block id for each extruded block created by 'heights'. So for a given height where there is only water, we swap all block ids to the water block id
    # For the beam ports and CIF, I DO NOT swap these block ids to a single CIF/BP block id, rather I will use a rename block generator for that.
    # Note that we also need quad block ids for materials that cover elements on an entire axial plane because the SR, CCR, and FCR are composed of QUAD elements which must have different block IDs from TRI elements
    # This also strips the names from the blocks so we'll need to re-assign those
    subdomain_swaps = '
    ${core_block_id} ${water_block_id}
    ${core_cif_wall_block_id} ${water_block_id}
    ${ig_block_id} ${water_block_id}
    ${ig_cif_wall_block_id} ${water_block_id}
    ${at_block_id} ${water_block_id}
    ${at_cif_wall_block_id} ${water_block_id}
    ${og_block_id} ${water_block_id}
    ${og_cif_wall_block_id} ${water_block_id}
    ${og_ubp_wall_block_id} ${water_block_id}
    ${og_ubp_channel_block_id} ${water_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${water_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${water_block_id}
    ${lead_block_id} ${water_block_id}
    ${lead_cif_wall_block_id} ${water_block_id}
    ${lead_ubp_wall_block_id} ${water_block_id}
    ${lead_ubp_channel_block_id} ${water_block_id}
    ${ag_block_id} ${water_block_id}
    ${ag_cif_wall_block_id} ${water_block_id}
    ${ag_ubp_wall_block_id} ${water_block_id}
    ${ag_ubp_channel_block_id} ${water_block_id}
    ${rt_block_id} ${water_block_id}
    ${rt_cif_wall_block_id} ${water_block_id}
    ${rt_ubp_wall_block_id} ${water_block_id}
    ${rt_ubp_channel_block_id} ${water_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${water_quad_block_id}
    ${sr1_outer_block_id} ${water_quad_block_id}
    ${sr2_inner_block_id} ${water_quad_block_id}
    ${sr2_outer_block_id} ${water_quad_block_id}
    ${ccr_inner_block_id} ${water_quad_block_id}
    ${ccr_outer_block_id} ${water_quad_block_id}
    ${fcr_inner_block_id} ${water_quad_block_id}
    ${fcr_outer_block_id} ${water_quad_block_id}
    ${tf_quad_block_id} ${water_quad_block_id}
    ${tf_support_block_id} ${water_block_id}
    ;
    ${core_block_id} ${rt_block_id}
    ${core_cif_wall_block_id} ${rt_block_id}
    ${ig_block_id} ${rt_block_id}
    ${ig_cif_wall_block_id} ${rt_block_id}
    ${at_block_id} ${rt_block_id}
    ${at_cif_wall_block_id} ${rt_block_id}
    ${og_block_id} ${rt_block_id}
    ${og_cif_wall_block_id} ${rt_block_id}
    ${og_ubp_wall_block_id} ${rt_block_id}
    ${og_ubp_channel_block_id} ${rt_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${rt_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${rt_block_id}
    ${lead_block_id} ${rt_block_id}
    ${lead_cif_wall_block_id} ${rt_block_id}
    ${lead_ubp_wall_block_id} ${rt_block_id}
    ${lead_ubp_channel_block_id} ${rt_block_id}
    ${ag_block_id} ${rt_block_id}
    ${ag_cif_wall_block_id} ${rt_block_id}
    ${ag_ubp_wall_block_id} ${rt_block_id}
    ${ag_ubp_channel_block_id} ${rt_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${rt_quad_block_id}
    ${sr1_outer_block_id} ${rt_quad_block_id}
    ${sr2_inner_block_id} ${rt_quad_block_id}
    ${sr2_outer_block_id} ${rt_quad_block_id}
    ${ccr_inner_block_id} ${rt_quad_block_id}
    ${ccr_outer_block_id} ${rt_quad_block_id}
    ${fcr_inner_block_id} ${rt_quad_block_id}
    ${fcr_outer_block_id} ${rt_quad_block_id}
    ${tf_quad_block_id} ${rt_quad_block_id}
    ${tf_support_block_id} ${rt_block_id}
    ;
    ${core_block_id} ${lead_block_id}
    ${core_cif_wall_block_id} ${lead_block_id}
    ${ig_block_id} ${lead_block_id}
    ${ig_cif_wall_block_id} ${lead_block_id}
    ${at_block_id} ${lead_block_id}
    ${at_cif_wall_block_id} ${lead_block_id}
    ${og_block_id} ${lead_block_id}
    ${og_cif_wall_block_id} ${lead_block_id}
    ${og_ubp_wall_block_id} ${lead_block_id}
    ${og_ubp_channel_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${lead_block_id}
    ${lead_block_id} ${lead_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_block_id} ${ag_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${lead_quad_block_id}
    ${tf_support_block_id} ${lead_block_id}
    ;
    ${core_block_id} ${at_block_id}
    ${core_cif_wall_block_id} ${at_block_id}
    ${ig_block_id} ${at_block_id}
    ${ig_cif_wall_block_id} ${at_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${at_quad_block_id}
    ${tf_support_block_id} ${at_block_id}
    ;
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_1_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_1_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_1_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_1_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_2_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_2_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_3_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_3_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_support_block_id} ${tf_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_3_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${tf_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_cif_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_cif_wall_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${core_cif_wall_block_id}
    ${tf_quad_block_id} ${cif_channel_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_4_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_cif_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_cif_wall_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${core_cif_wall_block_id}
    ${tf_quad_block_id} ${cif_channel_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_4_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_4_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${fuel_plate_4_block_id}
    ${tf_quad_block_id} ${fuel_plate_4_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_4_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_4_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_support_block_id} ${fuel_plate_4_block_id}
    ${tf_quad_block_id} ${fuel_plate_4_quad_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_5_block_id}
    ${tf_quad_block_id}   ${fuel_plate_5_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${core_block_id} ${fuel_plate_5_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_5_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_6_block_id}
    ${tf_quad_block_id}   ${fuel_plate_6_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${core_block_id} ${fuel_plate_6_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_6_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_7_block_id}
    ${tf_quad_block_id}   ${fuel_plate_7_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${core_block_id} ${fuel_plate_7_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_7_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_8_block_id}
    ${tf_quad_block_id}   ${fuel_plate_8_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${core_block_id} ${fuel_plate_8_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_8_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_9_block_id}
    ${tf_quad_block_id}   ${fuel_plate_9_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${core_block_id} ${fuel_plate_9_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_9_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${rad_block_id}
    ${tf_quad_block_id}   ${rad_quad_block_id}
    ${sr1_inner_block_id} ${rad_quad_block_id}
    ${sr1_outer_block_id} ${rad_quad_block_id}
    ${sr2_inner_block_id} ${rad_quad_block_id}
    ${sr2_outer_block_id} ${rad_quad_block_id}
    ${ccr_inner_block_id} ${rad_quad_block_id}
    ${ccr_outer_block_id} ${rad_quad_block_id}
    ${fcr_inner_block_id} ${rad_quad_block_id}
    ${fcr_outer_block_id} ${rad_quad_block_id}
    ${core_block_id} ${rad_block_id}
    ${core_cif_wall_block_id} ${rad_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${rad_block_id}
    ${tf_quad_block_id}   ${rad_quad_block_id}
    ${sr1_inner_block_id} ${rad_quad_block_id}
    ${sr1_outer_block_id} ${rad_quad_block_id}
    ${sr2_inner_block_id} ${rad_quad_block_id}
    ${sr2_outer_block_id} ${rad_quad_block_id}
    ${ccr_inner_block_id} ${rad_quad_block_id}
    ${ccr_outer_block_id} ${rad_quad_block_id}
    ${fcr_inner_block_id} ${rad_quad_block_id}
    ${fcr_outer_block_id} ${rad_quad_block_id}
    ${core_block_id} ${rad_block_id}
    ${core_cif_wall_block_id} ${rad_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${ig_block_id}
    ${tf_quad_block_id}   ${ig_quad_block_id}
    ${sr1_inner_block_id} ${ig_quad_block_id}
    ${sr1_outer_block_id} ${ig_quad_block_id}
    ${sr2_inner_block_id} ${ig_quad_block_id}
    ${sr2_outer_block_id} ${ig_quad_block_id}
    ${ccr_inner_block_id} ${ig_quad_block_id}
    ${ccr_outer_block_id} ${ig_quad_block_id}
    ${fcr_inner_block_id} ${ig_quad_block_id}
    ${fcr_outer_block_id} ${ig_quad_block_id}
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${at_block_id}
    ${tf_quad_block_id}   ${at_quad_block_id}
    ${core_block_id} ${at_block_id}
    ${core_cif_wall_block_id} ${at_block_id}
    ${ig_block_id} ${at_block_id}
    ${ig_cif_wall_block_id} ${at_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${at_quad_block_id}
    ${sr1_outer_block_id} ${at_quad_block_id}
    ${sr2_inner_block_id} ${at_quad_block_id}
    ${sr2_outer_block_id} ${at_quad_block_id}
    ${ccr_inner_block_id} ${at_quad_block_id}
    ${ccr_outer_block_id} ${at_quad_block_id}
    ${fcr_inner_block_id} ${at_quad_block_id}
    ${fcr_outer_block_id} ${at_quad_block_id}
    ;
    ${tf_support_block_id} ${lead_block_id}
    ${tf_quad_block_id}   ${lead_quad_block_id}
    ${core_block_id} ${lead_block_id}
    ${core_cif_wall_block_id} ${lead_block_id}
    ${ig_block_id} ${lead_block_id}
    ${ig_cif_wall_block_id} ${lead_block_id}
    ${at_block_id} ${lead_block_id}
    ${at_cif_wall_block_id} ${lead_block_id}
    ${og_block_id} ${lead_block_id}
    ${og_cif_wall_block_id} ${lead_block_id}
    ${og_ubp_wall_block_id} ${lead_block_id}
    ${og_ubp_channel_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${lead_block_id}
    ${lead_block_id} ${lead_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_block_id} ${ag_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${lead_quad_block_id}
    ${sr1_outer_block_id} ${lead_quad_block_id}
    ${sr2_inner_block_id} ${lead_quad_block_id}
    ${sr2_outer_block_id} ${lead_quad_block_id}
    ${ccr_inner_block_id} ${lead_quad_block_id}
    ${ccr_outer_block_id} ${lead_quad_block_id}
    ${fcr_inner_block_id} ${lead_quad_block_id}
    ${fcr_outer_block_id} ${lead_quad_block_id}
    ;
    ${tf_support_block_id} ${ig_block_id}
    ${tf_quad_block_id}   ${ig_quad_block_id}
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${ig_block_id}
    ${og_block_id} ${ig_block_id}
    ${og_cif_wall_block_id} ${ig_block_id}
    ${og_ubp_wall_block_id} ${ig_block_id}
    ${og_ubp_channel_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${ig_block_id}
    ${lead_block_id} ${ig_block_id}
    ${lead_cif_wall_block_id} ${ig_block_id}
    ${lead_ubp_wall_block_id} ${ig_block_id}
    ${lead_ubp_channel_block_id} ${ig_block_id}
    ${ag_block_id} ${ig_block_id}
    ${ag_cif_wall_block_id} ${ig_block_id}
    ${ag_ubp_wall_block_id} ${ig_block_id}
    ${ag_ubp_channel_block_id} ${ig_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${ig_quad_block_id}
    ${sr1_outer_block_id} ${ig_quad_block_id}
    ${sr2_inner_block_id} ${ig_quad_block_id}
    ${sr2_outer_block_id} ${ig_quad_block_id}
    ${ccr_inner_block_id} ${ig_quad_block_id}
    ${ccr_outer_block_id} ${ig_quad_block_id}
    ${fcr_inner_block_id} ${ig_quad_block_id}
    ${fcr_outer_block_id} ${ig_quad_block_id}
    ;
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${ig_block_id}
    ${og_block_id} ${ig_block_id}
    ${og_cif_wall_block_id} ${ig_block_id}
    ${og_ubp_wall_block_id} ${ig_block_id}
    ${og_ubp_channel_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${ig_block_id}
    ${lead_block_id} ${ig_block_id}
    ${lead_cif_wall_block_id} ${ig_block_id}
    ${lead_ubp_wall_block_id} ${ig_block_id}
    ${lead_ubp_channel_block_id} ${ig_block_id}
    ${ag_block_id} ${ig_block_id}
    ${ag_cif_wall_block_id} ${ig_block_id}
    ${ag_ubp_wall_block_id} ${ig_block_id}
    ${ag_ubp_channel_block_id} ${ig_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${ig_quad_block_id}
    ${sr1_outer_block_id} ${ig_quad_block_id}
    ${sr2_inner_block_id} ${ig_quad_block_id}
    ${sr2_outer_block_id} ${ig_quad_block_id}
    ${ccr_inner_block_id} ${ig_quad_block_id}
    ${ccr_outer_block_id} ${ig_quad_block_id}
    ${fcr_inner_block_id} ${ig_quad_block_id}
    ${fcr_outer_block_id} ${ig_quad_block_id}
    ${tf_support_block_id} ${ig_block_id}
    ${tf_quad_block_id}   ${ig_quad_block_id}
    ;
    ${core_block_id} ${water_block_id}
    ${core_cif_wall_block_id} ${water_block_id}
    ${ig_block_id} ${water_block_id}
    ${ig_cif_wall_block_id} ${water_block_id}
    ${at_block_id} ${water_block_id}
    ${at_cif_wall_block_id} ${water_block_id}
    ${og_block_id} ${water_block_id}
    ${og_cif_wall_block_id} ${water_block_id}
    ${og_ubp_wall_block_id} ${water_block_id}
    ${og_ubp_channel_block_id} ${water_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${water_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${water_block_id}
    ${lead_block_id} ${water_block_id}
    ${lead_cif_wall_block_id} ${water_block_id}
    ${lead_ubp_wall_block_id} ${water_block_id}
    ${lead_ubp_channel_block_id} ${water_block_id}
    ${ag_block_id} ${water_block_id}
    ${ag_cif_wall_block_id} ${water_block_id}
    ${ag_ubp_wall_block_id} ${water_block_id}
    ${ag_ubp_channel_block_id} ${water_block_id}
    ${rt_block_id} ${water_block_id}
    ${rt_cif_wall_block_id} ${water_block_id}
    ${rt_ubp_wall_block_id} ${water_block_id}
    ${rt_ubp_channel_block_id} ${water_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${water_quad_block_id}
    ${sr1_outer_block_id} ${water_quad_block_id}
    ${sr2_inner_block_id} ${water_quad_block_id}
    ${sr2_outer_block_id} ${water_quad_block_id}
    ${ccr_inner_block_id} ${water_quad_block_id}
    ${ccr_outer_block_id} ${water_quad_block_id}
    ${fcr_inner_block_id} ${water_quad_block_id}
    ${fcr_outer_block_id} ${water_quad_block_id}
    ${tf_support_block_id} ${water_block_id}
    ${tf_quad_block_id}   ${water_quad_block_id}
    '
  []
  [cif_bp_block_id_changes]
    type = RenameBlockGenerator
    input = extrude
    old_block = '
    ${core_cif_wall_block_id}
    ${ig_cif_wall_block_id}
    ${at_cif_wall_block_id}
    ${og_cif_wall_block_id}    ${og_ubp_wall_block_id}     ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id}  ${lead_ubp_wall_block_id}   ${lead_ubp_channel_block_id}
    ${ag_cif_wall_block_id}    ${ag_ubp_wall_block_id}     ${ag_ubp_channel_block_id}
    ${rt_cif_wall_block_id}    ${rt_ubp_wall_block_id}     ${rt_ubp_channel_block_id}
    ${water_cif_wall_block_id} ${water_ubp_wall_block_id}  ${water_ubp_channel_block_id}
    '
    new_block = '
    ${cif_wall_block_id}
    ${cif_wall_block_id}
    ${cif_wall_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    '
  []
  # Homogenize walls with channels
  [remove_walls]
    type = RenameBlockGenerator
    input = cif_bp_block_id_changes
    old_block = '${cif_wall_block_id} ${bp_wall_block_id}'
    new_block = '${cif_channel_block_id} ${bp_channel_block_id}'
  []
  # Map block names to block IDs
  [rename_blocks_final_3d]
    type = RenameBlockGenerator
    input = remove_walls
    old_block = '
    ${cif_channel_block_id} ${cif_channel_quad_block_id}
    ${bp_channel_block_id}
    ${fuel_plate_1_block_id} ${fuel_plate_2_block_id} ${fuel_plate_3_block_id} ${fuel_plate_4_block_id} ${fuel_plate_5_block_id} ${fuel_plate_6_block_id} ${fuel_plate_7_block_id} ${fuel_plate_8_block_id} ${fuel_plate_9_block_id} ${rad_block_id}
    ${fuel_plate_5_quad_block_id} ${fuel_plate_6_quad_block_id} ${fuel_plate_7_quad_block_id} ${fuel_plate_8_quad_block_id} ${fuel_plate_9_quad_block_id} ${rad_quad_block_id}
    ${ig_block_id}   ${ig_quad_block_id}
    ${at_block_id}   ${at_quad_block_id}
    ${og_block_id}
    ${lead_block_id}   ${lead_quad_block_id}
    ${ag_block_id}   ${ag_quad_block_id}
    ${rt_block_id}   ${rt_quad_block_id}
    ${water_block_id}   ${water_quad_block_id}
    ${sr1_inner_block_id}   ${sr1_outer_block_id}   ${sr2_inner_block_id}   ${sr2_outer_block_id}   ${ccr_inner_block_id}   ${ccr_outer_block_id}   ${fcr_inner_block_id}   ${fcr_outer_block_id}
    ${tf_block_id}  ${tf_quad_block_id} ${tf_support_block_id}
    '
    new_block = '
    ${cif_channel_block_name} ${cif_channel_quad_block_name}
    ${bp_channel_block_name}
    ${fuel_plate_1_block_name} ${fuel_plate_2_block_name} ${fuel_plate_3_block_name} ${fuel_plate_4_block_name} ${fuel_plate_5_block_name} ${fuel_plate_6_block_name} ${fuel_plate_7_block_name} ${fuel_plate_8_block_name} ${fuel_plate_9_block_name} ${rad_block_name}
    ${fuel_plate_5_quad_block_name} ${fuel_plate_6_quad_block_name} ${fuel_plate_7_quad_block_name} ${fuel_plate_8_quad_block_name} ${fuel_plate_9_quad_block_name} ${rad_quad_block_name}
    ${ig_block_name} ${ig_quad_block_name}
    ${at_block_name} ${at_quad_block_name}
    ${og_block_name}
    ${lead_block_name} ${lead_quad_block_name}
    ${ag_block_name}  ${ag_quad_block_name}
    ${rt_block_name} ${rt_quad_block_name}
    ${water_block_name} ${water_quad_block_name}
    ${sr1_inner_block_name} ${sr1_outer_block_name} ${sr2_inner_block_name} ${sr2_outer_block_name} ${ccr_inner_block_name} ${ccr_outer_block_name} ${fcr_inner_block_name} ${fcr_outer_block_name}
    ${tf_block_name} ${tf_quad_block_name} ${tf_support_block_name}
    '
  []
  final_generator = rename_blocks_final_3d
  [diag]
    type = MeshDiagnosticsGenerator
    input = rename_blocks_final_3d
    examine_element_overlap = WARNING
    examine_element_types = WARNING
    examine_element_volumes = WARNING
    examine_non_conformality = WARNING
    examine_nonplanar_sides = INFO
    examine_sidesets_orientation = WARNING
    search_for_adaptivity_nonconformality = WARNING
    check_local_jacobian = WARNING
  []
[]

[Problem]
  kernel_coverage_check = false
  solve = false
[]

[Executioner]
  type = Steady
[]

[GlobalParams]
  execute_on = 'final'
[]

# [Postprocessors] doesn't work, 'the following blocks (ids) do not exist on the mesh: Fuel (65535) and Monolith (65535)'
# [Fuel]
#   type = VolumePostprocessor
#   block = 'Fuel'
# []
#   [Monolith]
#     type = VolumePostprocessor
#     block = 'Monolith'
#   []
# []

[AuxVariables]
  [unused]
  []
[]

[Reporters]
  [mesh_info]
    type = MeshInfo
  []
[]

[Outputs]
  file_base = '3D_AGN_201'
  exodus = true
  csv = true
  json = true
[]
(research_reactors/agn/3D_AGN-201_Final.i)

Figure 15: 2D top half core mesh featuring CIF outer wall that borders the UBP channel in dark purple.

UBP Channel

The right half of the UBP channel that borders the outer graphite layer is created and triangulated. The mesh is then stitched to the mesh from the previous step.

  [top_half_right_og_in_ubp_channel]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_2};
                 t2:=t-${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius}+${ubp_og_angle_3};
                 x1:=t1;
                 x2:=${ubp_x_coord_3};
                 x3:=${og_radius}*cos(t2);
                 x4:=${ubp_x_coord_2};
                 if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2},x1,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius},x2,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3},x3,x4)))'
    y_formula = 't1:=t-${fparse ubp_x_coord_3 - ubp_x_coord_2}+${cif_outer_radius};
                 t2:=t-${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius}+${ubp_og_angle_3};
                 t3:=${ubp_og_y_coord_2}-(t-${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3});
                 y1:=${cif_outer_radius};
                 y2:=t1;
                 y3:=${og_radius}*sin(t2);
                 y4:=t3;
                 if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2},y1,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius},y2,if(t<${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2}
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius}
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3}
                                 ${fparse ubp_x_coord_3 - ubp_x_coord_2 + ubp_og_y_coord_3 - cif_outer_radius + ubp_og_angle_2 - ubp_og_angle_3 + ubp_og_y_coord_2 - cif_outer_radius}'
    nums_segments = '${ubp_channel_num_intervals} ${og_ubp_num_intervals} ${ubp_channel_num_intervals} ${og_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_og_in_ubp_channel]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_og_in_ubp_channel'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_26}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_og_in_ubp_channel]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_og_in_ubp_channel rename_boundaries_21'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_26} ${boundary_id_index_25}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
(research_reactors/agn/3D_AGN-201_Final.i)

The mesh is then reflected over the Y-axis. The boundaries are renamed, the mesh is stitched to the right side, and the left mesh boundaries are renamed.

  [xydg_mesh_top_half_left_og_in_ubp_channel]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_og_in_ubp_channel
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_22]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_og_in_ubp_channel
    old_boundary = '${boundary_id_index_26}'
    new_boundary = '${boundary_id_index_27}'
  []
  [stitch_top_half_left_og_in_ubp_channel]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_22 stitch_top_half_right_og_in_ubp_channel'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_27} ${boundary_id_index_25}'
  []
  [rename_boundaries_23]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_og_in_ubp_channel
    old_boundary = '${boundary_id_index_27} ${boundary_id_index_26} ${boundary_id_index_25}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP channel in lead
(research_reactors/agn/3D_AGN-201_Final.i)

The previous steps are repeated for the UBP channel sections that border the lead, air gap, the reactor tank, and the water layer.

  [top_half_right_ubp_channel_in_lead]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_og_angle_3};
                 t2:=${ubp_lead_angle_2}-(t-${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2});
                 x1:=${og_radius}*cos(t1);
                 x2:=${ubp_x_coord_2};
                 x3:=${lead_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3},x1,if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2},x2,if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3},x3,x4)))'
    y_formula = 't1:=t+${ubp_og_angle_3};
                 t2:=t-${fparse ubp_og_angle_2 - ubp_og_angle_3}+${ubp_og_y_coord_2};
                 t3:=${ubp_lead_angle_2}-(t-${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2});
                 t4:=${ubp_lead_y_coord_3}-(t-${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3});
                 y1:=${og_radius}*sin(t1);
                 y2:=t2;
                 y3:=${lead_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3},y1,if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2},y2,if(t<${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_og_angle_2 - ubp_og_angle_3}
                                 ${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2}
                                 ${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3}
                                 ${fparse ubp_og_angle_2 - ubp_og_angle_3 + ubp_lead_y_coord_2 - ubp_og_y_coord_2 + ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_lead_y_coord_3 - ubp_og_y_coord_3}'
    nums_segments = '${ubp_channel_num_intervals} ${lead_ubp_num_intervals} ${ubp_channel_num_intervals} ${lead_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_channel_in_lead]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_channel_in_lead'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_channel_in_lead]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_channel_in_lead rename_boundaries_23'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_channel_in_lead]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_channel_in_lead
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_24]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_channel_in_lead
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_channel_in_lead]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_24 stitch_top_half_right_ubp_channel_in_lead'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_25]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_channel_in_lead
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP channel in air gap
  [top_half_right_ubp_channel_in_ag]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_lead_angle_3};
                 t2:=${ubp_ag_angle_2}-(t-${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2});
                 x1:=${lead_radius}*cos(t1);
                 x2:=${ubp_x_coord_2};
                 x3:=${ag_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3},x1,if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2},x2,if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3},x3,x4)))'
    y_formula = 't1:=t+${ubp_lead_angle_3};
                 t2:=t-${fparse ubp_lead_angle_2 - ubp_lead_angle_3}+${ubp_lead_y_coord_2};
                 t3:=${ubp_ag_angle_2}-(t-${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2});
                 t4:=${ubp_ag_y_coord_3}-(t-${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3});
                 y1:=${lead_radius}*sin(t1);
                 y2:=t2;
                 y3:=${ag_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3},y1,if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2},y2,if(t<${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_lead_angle_2 - ubp_lead_angle_3}
                                 ${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2}
                                 ${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3}
                                 ${fparse ubp_lead_angle_2 - ubp_lead_angle_3 + ubp_ag_y_coord_2 - ubp_lead_y_coord_2 + ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3}'
    nums_segments = '${ubp_channel_num_intervals} ${ag_ubp_num_intervals} ${ubp_channel_num_intervals} ${ag_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_channel_in_ag]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_channel_in_ag'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_channel_in_ag]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_channel_in_ag rename_boundaries_25'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_channel_in_ag]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_channel_in_ag
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_26]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_channel_in_ag
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_channel_in_ag]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_26 stitch_top_half_right_ubp_channel_in_ag'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_27]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_channel_in_ag
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP channel in reactor tank
  [top_half_right_ubp_channel_in_rt]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_ag_angle_3};
                 t2:=${ubp_rt_angle_2}-(t-${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2});
                 x1:=${ag_radius}*cos(t1);
                 x2:=${ubp_x_coord_2};
                 x3:=${rt_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3},x1,if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2},x2,if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3},x3,x4)))'
    y_formula = 't1:=t+${ubp_ag_angle_3};
                 t2:=t-${fparse ubp_ag_angle_2 - ubp_ag_angle_3}+${ubp_ag_y_coord_2};
                 t3:=${ubp_rt_angle_2}-(t-${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2});
                 t4:=${ubp_rt_y_coord_3}-(t-${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3});
                 y1:=${ag_radius}*sin(t1);
                 y2:=t2;
                 y3:=${rt_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3},y1,if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2},y2,if(t<${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_ag_angle_2 - ubp_ag_angle_3}
                                 ${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2}
                                 ${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3}
                                 ${fparse ubp_ag_angle_2 - ubp_ag_angle_3 + ubp_rt_y_coord_2 - ubp_ag_y_coord_2 + ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3}'
    nums_segments = '${ubp_channel_num_intervals} ${rt_ubp_num_intervals} ${ubp_channel_num_intervals} ${rt_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_channel_in_rt]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_channel_in_rt'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_channel_in_rt]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_channel_in_rt rename_boundaries_27'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_channel_in_rt]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_channel_in_rt
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_28]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_channel_in_rt
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_channel_in_rt]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_28 stitch_top_half_right_ubp_channel_in_rt'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_29]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_channel_in_rt
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP channel in water
  [top_half_right_ubp_channel_in_water]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_rt_angle_3};
                 t2:=${ubp_water_angle_2}-(t-${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2});
                 x1:=${rt_radius}*cos(t1);
                 x2:=${ubp_x_coord_2};
                 x3:=${water_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3},x1,if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2},x2,if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3},x3,x4)))'
    y_formula = 't1:=t+${ubp_rt_angle_3};
                 t2:=t-${fparse ubp_rt_angle_2 - ubp_rt_angle_3}+${ubp_rt_y_coord_2};
                 t3:=${ubp_water_angle_2}-(t-${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2});
                 t4:=${ubp_water_y_coord_3}-(t-${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3});
                 y1:=${rt_radius}*sin(t1);
                 y2:=t2;
                 y3:=${water_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3},y1,if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2},y2,if(t<${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_rt_angle_2 - ubp_rt_angle_3}
                                 ${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2}
                                 ${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3}
                                 ${fparse ubp_rt_angle_2 - ubp_rt_angle_3 + ubp_water_y_coord_2 - ubp_rt_y_coord_2 + ubp_water_angle_2 - ubp_water_angle_3 + ubp_water_y_coord_3 - ubp_rt_y_coord_3}'
    nums_segments = '${ubp_channel_num_intervals} ${water_ubp_num_intervals} ${ubp_channel_num_intervals} ${water_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_channel_in_water]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_channel_in_water'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_ubp_channel_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_channel_in_water]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_channel_in_water rename_boundaries_29'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_channel_in_water]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_channel_in_water
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_30]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_channel_in_water
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_channel_in_water]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_30 stitch_top_half_right_ubp_channel_in_water'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_31]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_channel_in_water
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in UBP outer_wall
(research_reactors/agn/3D_AGN-201_Final.i)

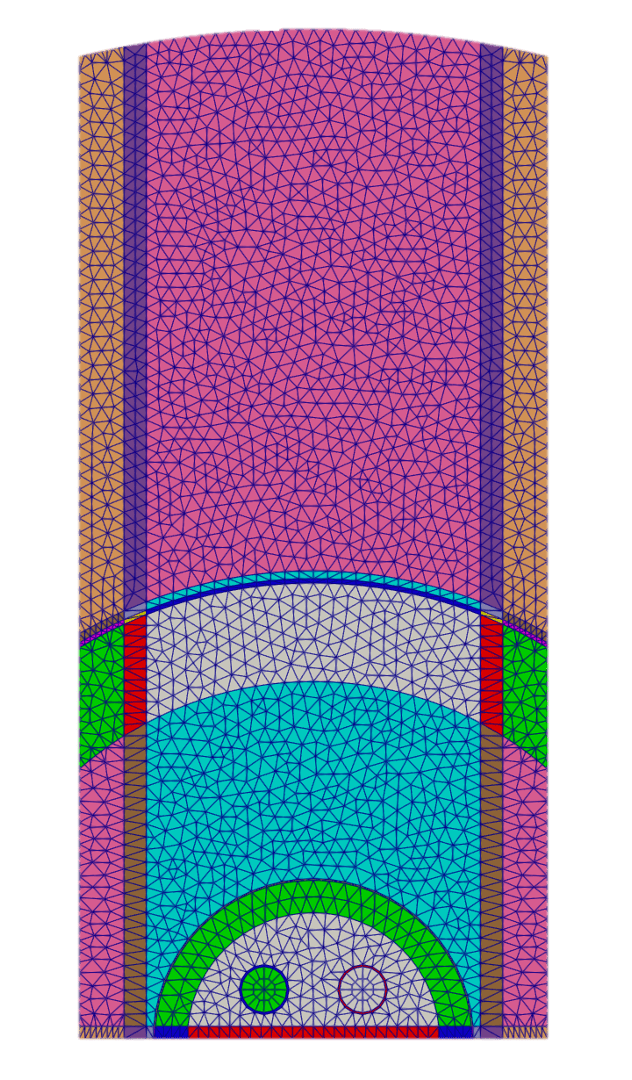

Figure 16: 2D top half core mesh featuring the UBP channel sections (on the right and left sides) in pink, green, dark pink, dark brown, and light brown.

CIF Outer Wall and Outer Graphite,

The right half of the CIF outer wall that is inside the UBP outer wall is generated from the equations for its curve, then the inside region is triangulated. The mesh is then stitched to the mesh from the previous step.

  [top_half_right_cif_wall_in_ubp_outer_wall]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_3};
                 t2:=${ubp_x_coord_4}-(t-${fparse ubp_x_coord_4 - ubp_x_coord_3 + cif_outer_radius});
                 x1:=t1;
                 x2:=${ubp_x_coord_4};
                 x3:=t2;
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3},x1,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + cif_outer_radius},x2,if(t<${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse ubp_x_coord_4 - ubp_x_coord_3};
                 t2:=${cif_outer_radius}-(t-${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3},y1,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + cif_outer_radius},y2,if(t<${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3}
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3 + cif_outer_radius}
                                 ${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + cif_outer_radius}
                                 ${fparse 2*ubp_x_coord_4 - 2*ubp_x_coord_3 + 2*cif_outer_radius}'
    nums_segments = '${ubp_wall_num_intervals} ${cif_wall_num_intervals} ${ubp_wall_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_ubp_outer_wall]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_ubp_outer_wall'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_cif_wall_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_ubp_outer_wall]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_ubp_outer_wall rename_boundaries_31'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
(research_reactors/agn/3D_AGN-201_Final.i)

The mesh is then reflected over the Y-axis. The boundaries are renamed, the mesh is stitched to the right side, and the left mesh boundaries are renamed.

  [xydg_mesh_top_half_left_cif_wall_in_ubp_outer_wall]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_ubp_outer_wall
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_32]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_ubp_outer_wall
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_ubp_outer_wall]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_32 stitch_top_half_right_cif_wall_in_ubp_outer_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_33]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_ubp_outer_wall
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # Outer graphite in UBP outer wall
(research_reactors/agn/3D_AGN-201_Final.i)

Figure 17: 2D top half core mesh featuring CIF outer wall that borders the UBP channel in dark purple.

UBP Outer Walls

The right half UBP outer wall that borders the outer graphite layer is modeled as a mesh and triangulated. The mesh is then stitched to the mesh from the previous step.

  [top_half_right_og_in_ubp_outer_wall]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_3};
                 t2:=t-${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius}+${ubp_og_angle_4};
                 x1:=t1;
                 x2:=${ubp_x_coord_4};
                 x3:=${og_radius}*cos(t2);
                 x4:=${ubp_x_coord_3};
                 if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3},x1,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius},x2,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4},x3,x4)))'
    y_formula = 't1:=t-${fparse ubp_x_coord_4 - ubp_x_coord_3}+${cif_outer_radius};
                 t2:=t-${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius}+${ubp_og_angle_4};
                 t3:=${ubp_og_y_coord_3}-(t-${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4});
                 y1:=${cif_outer_radius};
                 y2:=t1;
                 y3:=${og_radius}*sin(t2);
                 y4:=t3;
                 if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3},y1,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius},y2,if(t<${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3}
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius}
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4}
                                 ${fparse ubp_x_coord_4 - ubp_x_coord_3 + ubp_og_y_coord_4 - cif_outer_radius + ubp_og_angle_3 - ubp_og_angle_4 + ubp_og_y_coord_3 - cif_outer_radius}'
    nums_segments = '${ubp_wall_num_intervals} ${og_ubp_num_intervals} ${ubp_wall_num_intervals} ${og_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_og_in_ubp_outer_wall]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_og_in_ubp_outer_wall'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_og_in_ubp_outer_wall]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_og_in_ubp_outer_wall rename_boundaries_33'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
(research_reactors/agn/3D_AGN-201_Final.i)

The mesh is then reflected over the Y-axis. The boundaries are renamed, the mesh is stitched to the right side, and the left mesh boundaries are renamed.

  [xydg_mesh_top_half_left_og_in_ubp_outer_wall]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_og_in_ubp_outer_wall
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_34]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_og_in_ubp_outer_wall
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_og_in_ubp_outer_wall]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_34 stitch_top_half_right_og_in_ubp_outer_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_35]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_og_in_ubp_outer_wall
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP outer wall in lead
(research_reactors/agn/3D_AGN-201_Final.i)

The previous two steps are repeated for the UBP outer walls that are inside the lead, air gap, the reactor tank, and in water.

  [top_half_right_ubp_outer_wall_in_lead]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_og_angle_4};
                 t2:=${ubp_lead_angle_3}-(t-${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3});
                 x1:=${og_radius}*cos(t1);
                 x2:=${ubp_x_coord_3};
                 x3:=${lead_radius}*cos(t2);
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4},x1,if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3},x2,if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4},x3,x4)))'
    y_formula = 't1:=t+${ubp_og_angle_4};
                 t2:=t-${fparse ubp_og_angle_3 - ubp_og_angle_4}+${ubp_og_y_coord_3};
                 t3:=${ubp_lead_angle_3}-(t-${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3});
                 t4:=${ubp_lead_y_coord_4}-(t-${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4});
                 y1:=${og_radius}*sin(t1);
                 y2:=t2;
                 y3:=${lead_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4},y1,if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3},y2,if(t<${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_og_angle_3 - ubp_og_angle_4}
                                 ${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3}
                                 ${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4}
                                 ${fparse ubp_og_angle_3 - ubp_og_angle_4 + ubp_lead_y_coord_3 - ubp_og_y_coord_3 + ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_lead_y_coord_4 - ubp_og_y_coord_4}'
    nums_segments = '${ubp_wall_num_intervals} ${lead_ubp_num_intervals} ${ubp_wall_num_intervals} ${lead_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_outer_wall_in_lead]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_outer_wall_in_lead'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_outer_wall_in_lead]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_outer_wall_in_lead rename_boundaries_35'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_outer_wall_in_lead]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_outer_wall_in_lead
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_36]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_outer_wall_in_lead
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_outer_wall_in_lead]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_36 stitch_top_half_right_ubp_outer_wall_in_lead'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_37]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_outer_wall_in_lead
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP outer wall in air gap
  [top_half_right_ubp_outer_wall_in_ag]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_lead_angle_4};
                 t2:=${ubp_ag_angle_3}-(t-${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3});
                 x1:=${lead_radius}*cos(t1);
                 x2:=${ubp_x_coord_3};
                 x3:=${ag_radius}*cos(t2);
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4},x1,if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3},x2,if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4},x3,x4)))'
    y_formula = 't1:=t+${ubp_lead_angle_4};
                 t2:=t-${fparse ubp_lead_angle_3 - ubp_lead_angle_4}+${ubp_lead_y_coord_3};
                 t3:=${ubp_ag_angle_3}-(t-${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3});
                 t4:=${ubp_ag_y_coord_4}-(t-${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4});
                 y1:=${lead_radius}*sin(t1);
                 y2:=t2;
                 y3:=${ag_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4},y1,if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3},y2,if(t<${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_lead_angle_3 - ubp_lead_angle_4}
                                 ${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3}
                                 ${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4}
                                 ${fparse ubp_lead_angle_3 - ubp_lead_angle_4 + ubp_ag_y_coord_3 - ubp_lead_y_coord_3 + ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_ag_y_coord_4 - ubp_lead_y_coord_4}'
    nums_segments = '${ubp_wall_num_intervals} ${ag_ubp_num_intervals} ${ubp_wall_num_intervals} ${ag_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_outer_wall_in_ag]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_outer_wall_in_ag'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_outer_wall_in_ag]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_outer_wall_in_ag rename_boundaries_37'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_outer_wall_in_ag]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_outer_wall_in_ag
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_38]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_outer_wall_in_ag
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_outer_wall_in_ag]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_38 stitch_top_half_right_ubp_outer_wall_in_ag'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_39]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_outer_wall_in_ag
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP outer wall in reactor tank
  [top_half_right_ubp_outer_wall_in_rt]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_ag_angle_4};
                 t2:=${ubp_rt_angle_3}-(t-${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3});
                 x1:=${ag_radius}*cos(t1);
                 x2:=${ubp_x_coord_3};
                 x3:=${rt_radius}*cos(t2);
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4},x1,if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3},x2,if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4},x3,x4)))'
    y_formula = 't1:=t+${ubp_ag_angle_4};
                 t2:=t-${fparse ubp_ag_angle_3 - ubp_ag_angle_4}+${ubp_ag_y_coord_3};
                 t3:=${ubp_rt_angle_3}-(t-${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3});
                 t4:=${ubp_rt_y_coord_4}-(t-${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4});
                 y1:=${ag_radius}*sin(t1);
                 y2:=t2;
                 y3:=${rt_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4},y1,if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3},y2,if(t<${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_ag_angle_3 - ubp_ag_angle_4}
                                 ${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3}
                                 ${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4}
                                 ${fparse ubp_ag_angle_3 - ubp_ag_angle_4 + ubp_rt_y_coord_3 - ubp_ag_y_coord_3 + ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_rt_y_coord_4 - ubp_ag_y_coord_4}'
    nums_segments = '${ubp_wall_num_intervals} ${rt_ubp_num_intervals} ${ubp_wall_num_intervals} ${rt_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_outer_wall_in_rt]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_outer_wall_in_rt'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_outer_wall_in_rt]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_outer_wall_in_rt rename_boundaries_39'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_outer_wall_in_rt]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_outer_wall_in_rt
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_40]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_outer_wall_in_rt
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_outer_wall_in_rt]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_40 stitch_top_half_right_ubp_outer_wall_in_rt'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_41]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_outer_wall_in_rt
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # UBP outer_wall in water
  [top_half_right_ubp_outer_wall_in_water]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_rt_angle_4};
                 t2:=${ubp_water_angle_3}-(t-${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3});
                 x1:=${rt_radius}*cos(t1);
                 x2:=${ubp_x_coord_3};
                 x3:=${water_radius}*cos(t2);
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4},x1,if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3},x2,if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4},x3,x4)))'
    y_formula = 't1:=t+${ubp_rt_angle_4};
                 t2:=t-${fparse ubp_rt_angle_3 - ubp_rt_angle_4}+${ubp_rt_y_coord_3};
                 t3:=${ubp_water_angle_3}-(t-${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3});
                 t4:=${ubp_water_y_coord_4}-(t-${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4});
                 y1:=${rt_radius}*sin(t1);
                 y2:=t2;
                 y3:=${water_radius}*sin(t3);
                 y4:=t4;
                 if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4},y1,if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3},y2,if(t<${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_rt_angle_3 - ubp_rt_angle_4}
                                 ${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3}
                                 ${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4}
                                 ${fparse ubp_rt_angle_3 - ubp_rt_angle_4 + ubp_water_y_coord_3 - ubp_rt_y_coord_3 + ubp_water_angle_3 - ubp_water_angle_4 + ubp_water_y_coord_4 - ubp_rt_y_coord_4}'
    nums_segments = '${ubp_wall_num_intervals} ${water_ubp_num_intervals} ${ubp_wall_num_intervals} ${water_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ubp_outer_wall_in_water]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ubp_outer_wall_in_water'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_ubp_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ubp_outer_wall_in_water]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ubp_outer_wall_in_water rename_boundaries_41'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ubp_outer_wall_in_water]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ubp_outer_wall_in_water
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_42]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ubp_outer_wall_in_water
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ubp_outer_wall_in_water]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_42 stitch_top_half_right_ubp_outer_wall_in_water'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_43]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ubp_outer_wall_in_water
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in outer graphite passed the UBP outer wall
(research_reactors/agn/3D_AGN-201_Final.i)

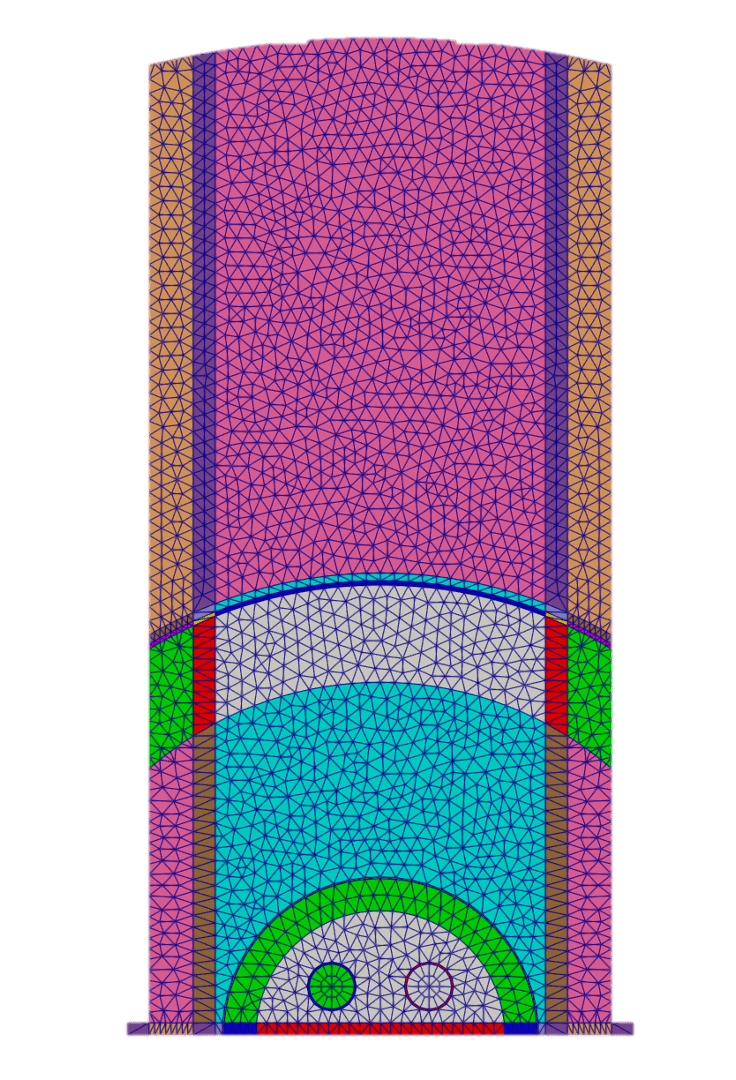

Figure 18: 2D top half core mesh featuring UBP inner walls (on the outer right and outer left) sections in brown, red, white, light purple, and dark purple.

CIF Outer Wall inside the Outer Graphite Layer that is past the UBP

The right half of the CIF outer wall that sits inside the outer graphite layer and beyond the UBP is rendered as a mesh and triangulated. The mesh is then stitched to the mesh of the UBP outer wall that sits in water.

  [top_half_right_cif_wall_in_og_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${ubp_x_coord_4};
                 t2:=${cif_og_x_coord}-(t-${fparse cif_og_x_coord - ubp_x_coord_4 + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_og_x_coord};
                 x3:=t2;
                 x4:=${ubp_x_coord_4};
                 if(t<${fparse cif_og_x_coord - ubp_x_coord_4},x1,if(t<${fparse cif_og_x_coord - ubp_x_coord_4 + cif_outer_radius},x2,if(t<${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_og_x_coord - ubp_x_coord_4};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_og_x_coord - ubp_x_coord_4},y1,if(t<${fparse cif_og_x_coord - ubp_x_coord_4 + cif_outer_radius},y2,if(t<${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_og_x_coord - ubp_x_coord_4}
                                 ${fparse cif_og_x_coord - ubp_x_coord_4 + cif_outer_radius}
                                 ${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + cif_outer_radius}
                                 ${fparse 2*cif_og_x_coord - 2*ubp_x_coord_4 + 2*cif_outer_radius}'
    nums_segments = '${ubp_channel_num_intervals} ${cif_wall_num_intervals} ${ubp_channel_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_og_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_og_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_og_after_ubp rename_boundaries_43'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_og_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_og_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_44]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_og_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_44 stitch_top_half_right_cif_wall_in_og_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_45]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_og_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # Outer graphite passed the UBP outer wall
  [top_half_right_og_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_og_angle};
                 t2:=t-${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius}+${ubp_x_coord_4};
                 x1:=${og_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=t2;
                 if(t<${fparse ubp_og_angle_4 - cif_og_angle},x1,if(t<${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius},x2,x3))'
    y_formula = 't1:=t+${cif_og_angle};
                 t2:=${ubp_og_y_coord_4}-(t-${fparse ubp_og_angle_4 - cif_og_angle});
                 y1:=${og_radius}*sin(t1);
                 y2:=t2;
                 y3:=${cif_outer_radius};
                 if(t<${fparse ubp_og_angle_4 - cif_og_angle},y1,if(t<${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius},y2,y3))'
    section_bounding_t_values = '0
                                 ${fparse ubp_og_angle_4 - cif_og_angle}
                                 ${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius}
                                 ${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius + cif_og_x_coord - ubp_x_coord_4}'
    nums_segments = '${og_ubp_num_intervals} ${og_ubp_num_intervals} ${ubp_channel_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_og_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_og_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_og_after_ubp rename_boundaries_45'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_og_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_og_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_46]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_og_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_46 stitch_top_half_right_og_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_47]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_og_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in lead passed the UBP outer wall
  [top_half_right_cif_wall_in_lead_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_og_x_coord};
                 t2:=${cif_lead_x_coord}-(t-${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_lead_x_coord};
                 x3:=t2;
                 x4:=${cif_og_x_coord};
                 if(t<${fparse cif_lead_x_coord - cif_og_x_coord},x1,if(t<${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_lead_x_coord - cif_og_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_lead_x_coord - cif_og_x_coord},y1,if(t<${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_lead_x_coord - cif_og_x_coord}
                                 ${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + 2*cif_outer_radius}'
    nums_segments = '${lead_ubp_num_intervals} ${cif_wall_num_intervals} ${lead_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_lead_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_lead_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_lead_after_ubp rename_boundaries_47'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_lead_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_lead_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_48]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_lead_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_48 stitch_top_half_right_cif_wall_in_lead_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_49]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_lead_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # Lead passed the UBP outer wall
  [top_half_right_lead_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_lead_angle};
                 t2:=${ubp_og_angle_4}-(t-${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4});
                 t3:=${cif_og_x_coord}+(t-${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle});
                 x1:=${lead_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${og_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_lead_angle_4 - cif_lead_angle},x1,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4},x2,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_lead_angle};
                 t2:=${ubp_lead_y_coord_4}-(t-${fparse ubp_lead_angle_4 - cif_lead_angle});
                 t3:=${ubp_og_angle_4}-(t-${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4});
                 y1:=${lead_radius}*sin(t1);
                 y2:=t2;
                 y3:=${og_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_lead_angle_4 - cif_lead_angle},y1,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4},y2,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle}
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4}
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle}
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle + cif_lead_x_coord - cif_og_x_coord}'
    nums_segments = '${curve_between_bp_num_intervals} ${lead_ubp_num_intervals} ${og_ubp_num_intervals} ${lead_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_lead_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_lead_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_lead_after_ubp rename_boundaries_49'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_lead_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_lead_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_50]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_lead_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_50 stitch_top_half_right_lead_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_51]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_lead_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in air gap passed the UBP outer wall
  [top_half_right_cif_wall_in_ag_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_lead_x_coord};
                 t2:=${cif_ag_x_coord}-(t-${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_ag_x_coord};
                 x3:=t2;
                 x4:=${cif_lead_x_coord};
                 if(t<${fparse cif_ag_x_coord - cif_lead_x_coord},x1,if(t<${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_ag_x_coord - cif_lead_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_ag_x_coord - cif_lead_x_coord},y1,if(t<${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_ag_x_coord - cif_lead_x_coord}
                                 ${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + 2*cif_outer_radius}'
    nums_segments = '${ag_ubp_num_intervals} ${cif_wall_num_intervals} ${ag_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_ag_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_ag_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_ag_after_ubp rename_boundaries_51'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_ag_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_ag_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_52]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_ag_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_52 stitch_top_half_right_cif_wall_in_ag_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_53]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_ag_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # ag passed the UBP outer wall
  [top_half_right_ag_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_ag_angle};
                 t2:=${ubp_lead_angle_4}-(t-${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4});
                 t3:=${cif_lead_x_coord}+(t-${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle});
                 x1:=${ag_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${lead_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_ag_angle_4 - cif_ag_angle},x1,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4},x2,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_ag_angle};
                 t2:=${ubp_ag_y_coord_4}-(t-${fparse ubp_ag_angle_4 - cif_ag_angle});
                 t3:=${ubp_lead_angle_4}-(t-${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4});
                 y1:=${ag_radius}*sin(t1);
                 y2:=t2;
                 y3:=${lead_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_ag_angle_4 - cif_ag_angle},y1,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4},y2,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle}
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4}
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle}
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle + cif_ag_x_coord - cif_lead_x_coord}'
    nums_segments = '${curve_between_bp_num_intervals} ${ag_ubp_num_intervals} ${curve_between_bp_num_intervals} ${ag_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ag_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ag_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ag_after_ubp rename_boundaries_53'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ag_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ag_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_54]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ag_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_54 stitch_top_half_right_ag_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_55]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ag_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in reactor tank passed the UBP outer wall
  [top_half_right_cif_wall_in_rt_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_ag_x_coord};
                 t2:=${cif_rt_x_coord}-(t-${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_rt_x_coord};
                 x3:=t2;
                 x4:=${cif_ag_x_coord};
                 if(t<${fparse cif_rt_x_coord - cif_ag_x_coord},x1,if(t<${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_rt_x_coord - cif_ag_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_rt_x_coord - cif_ag_x_coord},y1,if(t<${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_rt_x_coord - cif_ag_x_coord}
                                 ${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + 2*cif_outer_radius}'
    nums_segments = '${rt_ubp_num_intervals} ${cif_wall_num_intervals} ${rt_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_rt_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_rt_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_rt_after_ubp rename_boundaries_55'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_rt_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_rt_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_56]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_rt_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_56 stitch_top_half_right_cif_wall_in_rt_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_57]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_rt_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # rt passed the UBP outer wall
  [top_half_right_rt_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_rt_angle};
                 t2:=${ubp_ag_angle_4}-(t-${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4});
                 t3:=${cif_ag_x_coord}+(t-${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle});
                 x1:=${rt_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${ag_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_rt_angle_4 - cif_rt_angle},x1,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4},x2,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_rt_angle};
                 t2:=${ubp_rt_y_coord_4}-(t-${fparse ubp_rt_angle_4 - cif_rt_angle});
                 t3:=${ubp_ag_angle_4}-(t-${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4});
                 y1:=${rt_radius}*sin(t1);
                 y2:=t2;
                 y3:=${ag_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_rt_angle_4 - cif_rt_angle},y1,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4},y2,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle}
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4}
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle}
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle + cif_rt_x_coord - cif_ag_x_coord}'
    nums_segments = '${curve_between_bp_num_intervals} ${rt_ubp_num_intervals} ${curve_between_bp_num_intervals} ${rt_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_rt_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_rt_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_rt_after_ubp rename_boundaries_57'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_rt_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_rt_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_58]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_rt_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_58 stitch_top_half_right_rt_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_59]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_rt_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in water passed the UBP outer wall
  [top_half_right_cif_wall_in_water_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_rt_x_coord};
                 t2:=${cif_water_x_coord}-(t-${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_water_x_coord};
                 x3:=t2;
                 x4:=${cif_rt_x_coord};
                 if(t<${fparse cif_water_x_coord - cif_rt_x_coord},x1,if(t<${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_water_x_coord - cif_rt_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_water_x_coord - cif_rt_x_coord},y1,if(t<${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_water_x_coord - cif_rt_x_coord}
                                 ${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + 2*cif_outer_radius}'
    nums_segments = '${water_ubp_num_intervals} ${cif_wall_num_intervals} ${water_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_water_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_water_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_water_after_ubp rename_boundaries_59'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_water_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_water_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_60]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_water_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_60 stitch_top_half_right_cif_wall_in_water_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_61]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_water_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # water passed the UBP outer wall
  [top_half_right_water_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_water_angle};
                 t2:=${ubp_rt_angle_4}-(t-${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4});
                 t3:=${cif_rt_x_coord}+(t-${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle});
                 x1:=${water_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${rt_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_water_angle_4 - cif_water_angle},x1,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4},x2,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_water_angle};
                 t2:=${ubp_water_y_coord_4}-(t-${fparse ubp_water_angle_4 - cif_water_angle});
                 t3:=${ubp_rt_angle_4}-(t-${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4});
                 y1:=${water_radius}*sin(t1);
                 y2:=t2;
                 y3:=${rt_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_water_angle_4 - cif_water_angle},y1,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4},y2,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_water_angle_4 - cif_water_angle}
                                 ${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4}
                                 ${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle}
                                 ${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle + cif_water_x_coord - cif_rt_x_coord}'
    nums_segments = '${water_past_ubp_num_intervals} ${water_ubp_num_intervals} ${curve_between_bp_num_intervals} ${water_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_water_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_water_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_water_after_ubp rename_boundaries_61'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_water_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_water_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_62]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_water_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_62 stitch_top_half_right_water_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_63]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_water_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # We can reflect about the X-axis and reuse the previously made mesh.
  [bottom_half_reactor]
    type = SymmetryTransformGenerator
    input = rename_boundaries_63
    mirror_normal_vector = '0 1 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_87]
    type = RenameBoundaryGenerator
    input = bottom_half_reactor
    old_boundary = '${boundary_id_index_10}'
    new_boundary = '${boundary_id_index_11}'
  []
  # Delete blocks for meshing the FCR and SR2
  [delete_bottom_core_blocks]
    type = BlockDeletionGenerator
    input = rename_boundaries_87
    block = '1011 1012 1031 1032 ${core_block_id}'
    new_boundary = '${boundary_id_index_20}'
  []
  # The deletion has created a void where the deleted pin cells were. We now assign a block ID to the deleted area
  [rebuild_bottom_core_block]
    type = LowerDBlockFromSidesetGenerator
    input = delete_bottom_core_blocks
    sidesets = '${boundary_id_index_20}'
    new_block_id = '6123'
    new_block_name = 'rebuilt_bottom_core_block'
  []
  # Next we mesh the area with the new block ID, removing the void
  # In reality, we need to use XYDG to actually "mesh" this, this is just an intermediate step for using XYDG
  [remesh_bottom_core_block]
    type = BlockToMeshConverterGenerator
    input = rebuild_bottom_core_block
    target_blocks = 'rebuilt_bottom_core_block'
  []
  # Now if we had a dozen or so of these rods with the same dimensions I would translate and copy the same meshes
  # over and over again so we could avoid doing a fully re-declaration.
  # However, since we have 3(?) rods of the same size which may need unique block IDs, I just go ahead and explicitly define SR2, CCR, and FCR
  [sr2_base]
    type = PolygonConcentricCircleMeshGenerator
    polygon_size_style = apothem
    polygon_size = ${sr_bg_size}
    num_sides = ${sr_polygon_num_sides}
    num_sectors_per_side = ${sr_polygon_num_sectors_per_side_vector}
    background_intervals = 1
    ring_radii = '${sr_inner_radius} ${sr_outer_radius}'
    ring_intervals = '1 1'
    # This means we will have quads everywhere, which avoids TRI/QUAD conflicts
    # during block ID assignment and looks better a lot of the time.
    quad_center_elements = true
    background_block_ids = '${to_delete_block_id}'
    background_block_names = '${to_delete_block_name}'
    ring_block_ids = '${sr2_inner_block_id} ${sr2_outer_block_id}'
    ring_block_names = '${sr2_inner_block_name} ${sr2_outer_block_name}'
    interface_boundary_id_shift = 20
  []
  # Delete background around SR2
  [sr2_delete_bg]
    type = BlockDeletionGenerator
    input = sr2_base
    block = '${to_delete_block_name}'
    new_boundary = ${boundary_id_index_21}
  []
  [sr2_transform]
    type = TransformGenerator
    input = sr2_delete_bg
    transform = TRANSLATE
    vector_value = '${sr2_x_pos} ${sr2_y_pos} 0.0'
  []
  # Now add the FCR
  [fcr_base]
    type = PolygonConcentricCircleMeshGenerator
    polygon_size_style = apothem
    polygon_size = ${fcr_bg_size}
    num_sides = ${fcr_polygon_num_sides}
    num_sectors_per_side = ${fcr_polygon_num_sectors_per_side_vector}
    background_intervals = 1
    ring_radii = '${fcr_inner_radius} ${fcr_outer_radius}'
    ring_intervals = '1 1'
    # This means we will have quads everywhere, which avoids TRI/QUAD conflicts
    # during block ID assignment and looks better a lot of the time.
    quad_center_elements = true
    background_block_ids = '${to_delete_block_id}'
    background_block_names = '${to_delete_block_name}'
    ring_block_ids = '${fcr_inner_block_id} ${fcr_outer_block_id}'
    ring_block_names = '${fcr_inner_block_name} ${fcr_outer_block_name}'
    interface_boundary_id_shift = 40
  []
  # Delete background around FCR
  [fcr_delete_bg]
    type = BlockDeletionGenerator
    input = fcr_base
    block = '${to_delete_block_name}'
    new_boundary = ${boundary_id_index_22}
  []
  [fcr_transform]
    type = TransformGenerator
    input = fcr_delete_bg
    transform = TRANSLATE
    vector_value = '${fcr_x_pos} ${fcr_y_pos} 0.0'
  []
  [xydg_mesh_core_around_fcr_and_sr2]
    type = XYDelaunayGenerator
    boundary = 'remesh_bottom_core_block'
    holes = 'sr2_transform fcr_transform'
    stitch_holes = 'true true'
    refine_holes = 'false false'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${core_block_id}
    output_boundary = ${boundary_id_index_23}
    desired_area = 1.0
  []
  [stitch_remeshed_bottom_core_region]
    type = StitchedMeshGenerator
    inputs = 'delete_bottom_core_blocks xydg_mesh_core_around_fcr_and_sr2'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_20} ${boundary_id_index_23}'
  []
  [stitch_core_halves]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_63 stitch_remeshed_bottom_core_region'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_10} ${boundary_id_index_11}'
  []
  [rename_boundaries_88]
    type = RenameBoundaryGenerator
    input = stitch_core_halves
    old_boundary = '10020'
    new_boundary = ${boundary_id_index_10}
  []
  # SRs, CCR, and FCR all get weird IDs from the XYDG meshing
  [rename_rod_blocks]
    type = RenameBlockGenerator
    input = rename_boundaries_88
    old_block = '1011 1012 1021 1022 1031 1032 1041 1042'
    new_block = '${sr1_inner_block_id} ${sr1_outer_block_id} ${sr2_inner_block_id} ${sr2_outer_block_id} ${ccr_inner_block_id} ${ccr_outer_block_id} ${fcr_inner_block_id} ${fcr_outer_block_id}'
  []
  # Delete core cif region to then remesh with the thermal fuse
  [delete_core_cif_wall]
    type = BlockDeletionGenerator
    input = rename_rod_blocks
    block = ${core_cif_wall_block_id}
    new_boundary = ${boundary_id_index_30}
  []
  [rebuild_core_cif_wall]
    type = LowerDBlockFromSidesetGenerator
    input = delete_core_cif_wall
    sidesets = '${boundary_id_index_30}'
    new_block_id = '7123'
    new_block_name = 'rebuilt_core_cif_wall'
  []
  [remesh_core_cif_wall]
    type = BlockToMeshConverterGenerator
    input = rebuild_core_cif_wall
    target_blocks = 'rebuilt_core_cif_wall'
  []
  # Used ParsedCurveGenerator to model the thermal fuse
  [tf_square]
    type = ParsedCurveGenerator
    x_formula = 't1:=t-${tf_half_side_length};
                 t2:=${tf_half_side_length};
                 t3:=${tf_half_side_length}-(t-${fparse 2*tf_side_length});
                 t4:=-${tf_half_side_length};
                 x1:=t1;
                 x2:=t2;
                 x3:=t3;
                 x4:=t4;
                 if(t<${tf_side_length},x1,if(t<${fparse 2*tf_side_length},x2,if(t<${fparse 3*tf_side_length},x3,x4)))'
    y_formula = 't1:=-${tf_half_side_length};
                 t2:=t-${fparse 3*tf_half_side_length};
                 t3:=${tf_half_side_length};
                 t4:=${tf_half_side_length}-(t-${fparse 3 * tf_side_length});
                 y1:=t1;
                 y2:=t2;
                 y3:=t3;
                 y4:=t4;
                 if(t<${tf_side_length},y1,if(t<${fparse 2*tf_side_length},y2,if(t<${fparse 3*tf_side_length},y3,y4)))'
    section_bounding_t_values = '0 ${tf_side_length} ${fparse 2*tf_side_length} ${fparse 3*tf_side_length} ${fparse 4*tf_side_length}'
    nums_segments = '${tf_num_segments} ${tf_num_segments} ${tf_num_segments} ${tf_num_segments}'
    is_closed_loop = true
  []
  [tf_pcc]
    type = PolygonConcentricCircleMeshGenerator
    num_sides = 4
    num_sectors_per_side = '${tf_num_segments} ${tf_num_segments} ${tf_num_segments} ${tf_num_segments}'
    background_intervals = 1
    ring_radii = '${tf_support_radius}'
    ring_intervals = 1
    ring_block_ids = '${tf_support_block_id}'
    ring_block_names = '${tf_support_block_name}'
    background_block_ids = '${tf_quad_block_id}'
    background_block_names = '${tf_quad_block_name}'
    polygon_size = ${tf_half_side_length}
    polygon_size_style = apothem
  []
  # Need to rotate 45 degrees because of how PCCMG renders the mesh
  [rotate_tf]
    type = TransformGenerator
    input = tf_pcc
    transform = ROTATE
    vector_value = '45 0 0'
  []
  # Rename Boundaries because otherwise there will be problems
  [rename_boundaries_100]
    type = RenameBoundaryGenerator
    input = rotate_tf
    old_boundary = '1 10000'
    new_boundary = '${boundary_id_index_40} ${boundary_id_index_41}'
  []
  [xydg_tf]
    type = XYDelaunayGenerator
    boundary = remesh_core_cif_wall
    holes = 'rename_boundaries_100'
    stitch_holes = 'true'
    refine_holes = 'false'
    # one point of the CIF "hole" is not properly found inside the outer boundary
    verify_holes = 'false'
    output_boundary = ${boundary_id_index_45}
    smooth_triangulation = true
    desired_area = ${xydg_area}
    output_subdomain_name = ${core_cif_wall_block_id}
  []
  [stitch_cif_with_tf_to_core]
    type = StitchedMeshGenerator
    inputs = 'xydg_tf delete_core_cif_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_45} ${boundary_id_index_30}'
  []
  # Map block names to block IDs
  [rename_blocks_final_2d]
    type = RenameBlockGenerator
    input = stitch_cif_with_tf_to_core
    old_block = '${core_block_id}   ${core_cif_wall_block_id}   ${ig_block_id}   ${ig_cif_wall_block_id}   ${at_block_id}   ${at_cif_wall_block_id}   ${og_block_id}   ${og_cif_wall_block_id}   ${og_cif_wall_ubp_wall_block_id}   ${og_ubp_wall_block_id}   ${og_ubp_channel_block_id}   ${og_cif_wall_ubp_channel_block_id}   ${og_cif_wall_ubp_wall_block_id}   ${lead_block_id}   ${lead_cif_wall_block_id}   ${lead_ubp_wall_block_id}   ${lead_ubp_channel_block_id}   ${ag_block_id}   ${ag_cif_wall_block_id}   ${ag_ubp_wall_block_id}   ${ag_ubp_channel_block_id}   ${rt_block_id}   ${rt_cif_wall_block_id}   ${rt_ubp_wall_block_id}   ${rt_ubp_channel_block_id}   ${water_block_id}   ${water_cif_wall_block_id}   ${water_ubp_wall_block_id}   ${water_ubp_channel_block_id}   ${sr1_inner_block_id}   ${sr1_outer_block_id}   ${sr2_inner_block_id}   ${sr2_outer_block_id}   ${ccr_inner_block_id}   ${ccr_outer_block_id}   ${fcr_inner_block_id}   ${fcr_outer_block_id} ${tf_quad_block_id}     ${tf_support_block_id}'
    new_block = '${core_block_name} ${core_cif_wall_block_name} ${ig_block_name} ${ig_cif_wall_block_name} ${at_block_name} ${at_cif_wall_block_name} ${og_block_name} ${og_cif_wall_block_name} ${og_cif_wall_ubp_wall_block_name} ${og_ubp_wall_block_name} ${og_ubp_channel_block_name} ${og_cif_wall_ubp_channel_block_name} ${og_cif_wall_ubp_wall_block_name} ${lead_block_name} ${lead_cif_wall_block_name} ${lead_ubp_wall_block_name} ${lead_ubp_channel_block_name} ${ag_block_name} ${ag_cif_wall_block_name} ${ag_ubp_wall_block_name} ${ag_ubp_channel_block_name} ${rt_block_name} ${rt_cif_wall_block_name} ${rt_ubp_wall_block_name} ${rt_ubp_channel_block_name} ${water_block_name} ${water_cif_wall_block_name} ${water_ubp_wall_block_name} ${water_ubp_channel_block_name} ${sr1_inner_block_name} ${sr1_outer_block_name} ${sr2_inner_block_name} ${sr2_outer_block_name} ${ccr_inner_block_name} ${ccr_outer_block_name} ${fcr_inner_block_name} ${fcr_outer_block_name} ${tf_quad_block_name} ${tf_support_block_name}'
  []
  # Extrude from 2D to 3D
  [extrude]
    type = AdvancedExtruderGenerator
    input = rename_blocks_final_2d
    # Layer 01: Water
    # Layer 02: Steel
    # Layer 03: Lead
    # Layer 04: Al Tank/Graphite
    # Layer 05: Graphite & TF Support
    # Layer 06: Fuel Plate 1 & TF Support
    # Layer 07: BP & FP 1 & TF Support
    # Layer 08: BP & FP 2 & TF Support
    # Layer 09: BP & FP 3 & TF Support
    # Layer 10: BP & FP 3 & TF
    # Layer 11: FP 3 & TF
    # Layer 12: FP 3 & CIF
    # Layer 13: FP 4 & CIF
    # Layer 14: FP 4
    # Layer 15: BP & FP 4
    # Layer 16: BP & FP 5
    # Layer 17: BP & FP 6
    # Layer 18: BP & FP 7
    # Layer 19: BP & FP 8
    # Layer 20: BP & FP 9
    # Layer 21: BP & RAD
    # Layer 22: RAD
    # Layer 23: Graphite
    # Layer 24: Al Tank/Graphite
    # Layer 25: Lead
    # Layer 26: Thermal Column Void?
    # Layer 27: Thermal Column
    # Layer 28: Water
    #             1     2   3  4 5    6      7      8 9      10     11     12     13     14     15     16  17  18  19 20 21     22     23   24 25 26  27 28
    heights = '17.11 0.8 10 2 29.5 1.2134 2.7866 4 1.7452 0.5414 1.0461 0.6673 1.8673 1.5961 0.5366 1.9 1.9 1.9 1  1  0.8366 0.1634 21.8 2  10 0.8 60 1.29'
    num_layers = '1     1   1  1 1    1      1      1 1      1      1      1      1      1      1      1   1   1   1  1  1      1      1    1  1  1   1  1'
    direction = '0 0 1'
    # This is where we swap the block id for each extruded block created by 'heights'. So for a given height where there is only water, we swap all block ids to the water block id
    # For the beam ports and CIF, I DO NOT swap these block ids to a single CIF/BP block id, rather I will use a rename block generator for that.
    # Note that we also need quad block ids for materials that cover elements on an entire axial plane because the SR, CCR, and FCR are composed of QUAD elements which must have different block IDs from TRI elements
    # This also strips the names from the blocks so we'll need to re-assign those
    subdomain_swaps = '
    ${core_block_id} ${water_block_id}
    ${core_cif_wall_block_id} ${water_block_id}
    ${ig_block_id} ${water_block_id}
    ${ig_cif_wall_block_id} ${water_block_id}
    ${at_block_id} ${water_block_id}
    ${at_cif_wall_block_id} ${water_block_id}
    ${og_block_id} ${water_block_id}
    ${og_cif_wall_block_id} ${water_block_id}
    ${og_ubp_wall_block_id} ${water_block_id}
    ${og_ubp_channel_block_id} ${water_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${water_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${water_block_id}
    ${lead_block_id} ${water_block_id}
    ${lead_cif_wall_block_id} ${water_block_id}
    ${lead_ubp_wall_block_id} ${water_block_id}
    ${lead_ubp_channel_block_id} ${water_block_id}
    ${ag_block_id} ${water_block_id}
    ${ag_cif_wall_block_id} ${water_block_id}
    ${ag_ubp_wall_block_id} ${water_block_id}
    ${ag_ubp_channel_block_id} ${water_block_id}
    ${rt_block_id} ${water_block_id}
    ${rt_cif_wall_block_id} ${water_block_id}
    ${rt_ubp_wall_block_id} ${water_block_id}
    ${rt_ubp_channel_block_id} ${water_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${water_quad_block_id}
    ${sr1_outer_block_id} ${water_quad_block_id}
    ${sr2_inner_block_id} ${water_quad_block_id}
    ${sr2_outer_block_id} ${water_quad_block_id}
    ${ccr_inner_block_id} ${water_quad_block_id}
    ${ccr_outer_block_id} ${water_quad_block_id}
    ${fcr_inner_block_id} ${water_quad_block_id}
    ${fcr_outer_block_id} ${water_quad_block_id}
    ${tf_quad_block_id} ${water_quad_block_id}
    ${tf_support_block_id} ${water_block_id}
    ;
    ${core_block_id} ${rt_block_id}
    ${core_cif_wall_block_id} ${rt_block_id}
    ${ig_block_id} ${rt_block_id}
    ${ig_cif_wall_block_id} ${rt_block_id}
    ${at_block_id} ${rt_block_id}
    ${at_cif_wall_block_id} ${rt_block_id}
    ${og_block_id} ${rt_block_id}
    ${og_cif_wall_block_id} ${rt_block_id}
    ${og_ubp_wall_block_id} ${rt_block_id}
    ${og_ubp_channel_block_id} ${rt_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${rt_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${rt_block_id}
    ${lead_block_id} ${rt_block_id}
    ${lead_cif_wall_block_id} ${rt_block_id}
    ${lead_ubp_wall_block_id} ${rt_block_id}
    ${lead_ubp_channel_block_id} ${rt_block_id}
    ${ag_block_id} ${rt_block_id}
    ${ag_cif_wall_block_id} ${rt_block_id}
    ${ag_ubp_wall_block_id} ${rt_block_id}
    ${ag_ubp_channel_block_id} ${rt_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${rt_quad_block_id}
    ${sr1_outer_block_id} ${rt_quad_block_id}
    ${sr2_inner_block_id} ${rt_quad_block_id}
    ${sr2_outer_block_id} ${rt_quad_block_id}
    ${ccr_inner_block_id} ${rt_quad_block_id}
    ${ccr_outer_block_id} ${rt_quad_block_id}
    ${fcr_inner_block_id} ${rt_quad_block_id}
    ${fcr_outer_block_id} ${rt_quad_block_id}
    ${tf_quad_block_id} ${rt_quad_block_id}
    ${tf_support_block_id} ${rt_block_id}
    ;
    ${core_block_id} ${lead_block_id}
    ${core_cif_wall_block_id} ${lead_block_id}
    ${ig_block_id} ${lead_block_id}
    ${ig_cif_wall_block_id} ${lead_block_id}
    ${at_block_id} ${lead_block_id}
    ${at_cif_wall_block_id} ${lead_block_id}
    ${og_block_id} ${lead_block_id}
    ${og_cif_wall_block_id} ${lead_block_id}
    ${og_ubp_wall_block_id} ${lead_block_id}
    ${og_ubp_channel_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${lead_block_id}
    ${lead_block_id} ${lead_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_block_id} ${ag_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${lead_quad_block_id}
    ${tf_support_block_id} ${lead_block_id}
    ;
    ${core_block_id} ${at_block_id}
    ${core_cif_wall_block_id} ${at_block_id}
    ${ig_block_id} ${at_block_id}
    ${ig_cif_wall_block_id} ${at_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${at_quad_block_id}
    ${tf_support_block_id} ${at_block_id}
    ;
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_1_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_1_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_1_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_1_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_2_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_2_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_3_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_3_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_support_block_id} ${tf_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_3_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${tf_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_cif_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_cif_wall_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${core_cif_wall_block_id}
    ${tf_quad_block_id} ${cif_channel_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_4_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_cif_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_cif_wall_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${core_cif_wall_block_id}
    ${tf_quad_block_id} ${cif_channel_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_4_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_4_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${fuel_plate_4_block_id}
    ${tf_quad_block_id} ${fuel_plate_4_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_4_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_4_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_support_block_id} ${fuel_plate_4_block_id}
    ${tf_quad_block_id} ${fuel_plate_4_quad_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_5_block_id}
    ${tf_quad_block_id}   ${fuel_plate_5_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${core_block_id} ${fuel_plate_5_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_5_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_6_block_id}
    ${tf_quad_block_id}   ${fuel_plate_6_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${core_block_id} ${fuel_plate_6_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_6_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_7_block_id}
    ${tf_quad_block_id}   ${fuel_plate_7_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${core_block_id} ${fuel_plate_7_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_7_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_8_block_id}
    ${tf_quad_block_id}   ${fuel_plate_8_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${core_block_id} ${fuel_plate_8_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_8_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_9_block_id}
    ${tf_quad_block_id}   ${fuel_plate_9_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${core_block_id} ${fuel_plate_9_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_9_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${rad_block_id}
    ${tf_quad_block_id}   ${rad_quad_block_id}
    ${sr1_inner_block_id} ${rad_quad_block_id}
    ${sr1_outer_block_id} ${rad_quad_block_id}
    ${sr2_inner_block_id} ${rad_quad_block_id}
    ${sr2_outer_block_id} ${rad_quad_block_id}
    ${ccr_inner_block_id} ${rad_quad_block_id}
    ${ccr_outer_block_id} ${rad_quad_block_id}
    ${fcr_inner_block_id} ${rad_quad_block_id}
    ${fcr_outer_block_id} ${rad_quad_block_id}
    ${core_block_id} ${rad_block_id}
    ${core_cif_wall_block_id} ${rad_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${rad_block_id}
    ${tf_quad_block_id}   ${rad_quad_block_id}
    ${sr1_inner_block_id} ${rad_quad_block_id}
    ${sr1_outer_block_id} ${rad_quad_block_id}
    ${sr2_inner_block_id} ${rad_quad_block_id}
    ${sr2_outer_block_id} ${rad_quad_block_id}
    ${ccr_inner_block_id} ${rad_quad_block_id}
    ${ccr_outer_block_id} ${rad_quad_block_id}
    ${fcr_inner_block_id} ${rad_quad_block_id}
    ${fcr_outer_block_id} ${rad_quad_block_id}
    ${core_block_id} ${rad_block_id}
    ${core_cif_wall_block_id} ${rad_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${ig_block_id}
    ${tf_quad_block_id}   ${ig_quad_block_id}
    ${sr1_inner_block_id} ${ig_quad_block_id}
    ${sr1_outer_block_id} ${ig_quad_block_id}
    ${sr2_inner_block_id} ${ig_quad_block_id}
    ${sr2_outer_block_id} ${ig_quad_block_id}
    ${ccr_inner_block_id} ${ig_quad_block_id}
    ${ccr_outer_block_id} ${ig_quad_block_id}
    ${fcr_inner_block_id} ${ig_quad_block_id}
    ${fcr_outer_block_id} ${ig_quad_block_id}
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${at_block_id}
    ${tf_quad_block_id}   ${at_quad_block_id}
    ${core_block_id} ${at_block_id}
    ${core_cif_wall_block_id} ${at_block_id}
    ${ig_block_id} ${at_block_id}
    ${ig_cif_wall_block_id} ${at_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${at_quad_block_id}
    ${sr1_outer_block_id} ${at_quad_block_id}
    ${sr2_inner_block_id} ${at_quad_block_id}
    ${sr2_outer_block_id} ${at_quad_block_id}
    ${ccr_inner_block_id} ${at_quad_block_id}
    ${ccr_outer_block_id} ${at_quad_block_id}
    ${fcr_inner_block_id} ${at_quad_block_id}
    ${fcr_outer_block_id} ${at_quad_block_id}
    ;
    ${tf_support_block_id} ${lead_block_id}
    ${tf_quad_block_id}   ${lead_quad_block_id}
    ${core_block_id} ${lead_block_id}
    ${core_cif_wall_block_id} ${lead_block_id}
    ${ig_block_id} ${lead_block_id}
    ${ig_cif_wall_block_id} ${lead_block_id}
    ${at_block_id} ${lead_block_id}
    ${at_cif_wall_block_id} ${lead_block_id}
    ${og_block_id} ${lead_block_id}
    ${og_cif_wall_block_id} ${lead_block_id}
    ${og_ubp_wall_block_id} ${lead_block_id}
    ${og_ubp_channel_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${lead_block_id}
    ${lead_block_id} ${lead_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_block_id} ${ag_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${lead_quad_block_id}
    ${sr1_outer_block_id} ${lead_quad_block_id}
    ${sr2_inner_block_id} ${lead_quad_block_id}
    ${sr2_outer_block_id} ${lead_quad_block_id}
    ${ccr_inner_block_id} ${lead_quad_block_id}
    ${ccr_outer_block_id} ${lead_quad_block_id}
    ${fcr_inner_block_id} ${lead_quad_block_id}
    ${fcr_outer_block_id} ${lead_quad_block_id}
    ;
    ${tf_support_block_id} ${ig_block_id}
    ${tf_quad_block_id}   ${ig_quad_block_id}
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${ig_block_id}
    ${og_block_id} ${ig_block_id}
    ${og_cif_wall_block_id} ${ig_block_id}
    ${og_ubp_wall_block_id} ${ig_block_id}
    ${og_ubp_channel_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${ig_block_id}
    ${lead_block_id} ${ig_block_id}
    ${lead_cif_wall_block_id} ${ig_block_id}
    ${lead_ubp_wall_block_id} ${ig_block_id}
    ${lead_ubp_channel_block_id} ${ig_block_id}
    ${ag_block_id} ${ig_block_id}
    ${ag_cif_wall_block_id} ${ig_block_id}
    ${ag_ubp_wall_block_id} ${ig_block_id}
    ${ag_ubp_channel_block_id} ${ig_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${ig_quad_block_id}
    ${sr1_outer_block_id} ${ig_quad_block_id}
    ${sr2_inner_block_id} ${ig_quad_block_id}
    ${sr2_outer_block_id} ${ig_quad_block_id}
    ${ccr_inner_block_id} ${ig_quad_block_id}
    ${ccr_outer_block_id} ${ig_quad_block_id}
    ${fcr_inner_block_id} ${ig_quad_block_id}
    ${fcr_outer_block_id} ${ig_quad_block_id}
    ;
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${ig_block_id}
    ${og_block_id} ${ig_block_id}
    ${og_cif_wall_block_id} ${ig_block_id}
    ${og_ubp_wall_block_id} ${ig_block_id}
    ${og_ubp_channel_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${ig_block_id}
    ${lead_block_id} ${ig_block_id}
    ${lead_cif_wall_block_id} ${ig_block_id}
    ${lead_ubp_wall_block_id} ${ig_block_id}
    ${lead_ubp_channel_block_id} ${ig_block_id}
    ${ag_block_id} ${ig_block_id}
    ${ag_cif_wall_block_id} ${ig_block_id}
    ${ag_ubp_wall_block_id} ${ig_block_id}
    ${ag_ubp_channel_block_id} ${ig_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${ig_quad_block_id}
    ${sr1_outer_block_id} ${ig_quad_block_id}
    ${sr2_inner_block_id} ${ig_quad_block_id}
    ${sr2_outer_block_id} ${ig_quad_block_id}
    ${ccr_inner_block_id} ${ig_quad_block_id}
    ${ccr_outer_block_id} ${ig_quad_block_id}
    ${fcr_inner_block_id} ${ig_quad_block_id}
    ${fcr_outer_block_id} ${ig_quad_block_id}
    ${tf_support_block_id} ${ig_block_id}
    ${tf_quad_block_id}   ${ig_quad_block_id}
    ;
    ${core_block_id} ${water_block_id}
    ${core_cif_wall_block_id} ${water_block_id}
    ${ig_block_id} ${water_block_id}
    ${ig_cif_wall_block_id} ${water_block_id}
    ${at_block_id} ${water_block_id}
    ${at_cif_wall_block_id} ${water_block_id}
    ${og_block_id} ${water_block_id}
    ${og_cif_wall_block_id} ${water_block_id}
    ${og_ubp_wall_block_id} ${water_block_id}
    ${og_ubp_channel_block_id} ${water_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${water_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${water_block_id}
    ${lead_block_id} ${water_block_id}
    ${lead_cif_wall_block_id} ${water_block_id}
    ${lead_ubp_wall_block_id} ${water_block_id}
    ${lead_ubp_channel_block_id} ${water_block_id}
    ${ag_block_id} ${water_block_id}
    ${ag_cif_wall_block_id} ${water_block_id}
    ${ag_ubp_wall_block_id} ${water_block_id}
    ${ag_ubp_channel_block_id} ${water_block_id}
    ${rt_block_id} ${water_block_id}
    ${rt_cif_wall_block_id} ${water_block_id}
    ${rt_ubp_wall_block_id} ${water_block_id}
    ${rt_ubp_channel_block_id} ${water_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${water_quad_block_id}
    ${sr1_outer_block_id} ${water_quad_block_id}
    ${sr2_inner_block_id} ${water_quad_block_id}
    ${sr2_outer_block_id} ${water_quad_block_id}
    ${ccr_inner_block_id} ${water_quad_block_id}
    ${ccr_outer_block_id} ${water_quad_block_id}
    ${fcr_inner_block_id} ${water_quad_block_id}
    ${fcr_outer_block_id} ${water_quad_block_id}
    ${tf_support_block_id} ${water_block_id}
    ${tf_quad_block_id}   ${water_quad_block_id}
    '
  []
  [cif_bp_block_id_changes]
    type = RenameBlockGenerator
    input = extrude
    old_block = '
    ${core_cif_wall_block_id}
    ${ig_cif_wall_block_id}
    ${at_cif_wall_block_id}
    ${og_cif_wall_block_id}    ${og_ubp_wall_block_id}     ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id}  ${lead_ubp_wall_block_id}   ${lead_ubp_channel_block_id}
    ${ag_cif_wall_block_id}    ${ag_ubp_wall_block_id}     ${ag_ubp_channel_block_id}
    ${rt_cif_wall_block_id}    ${rt_ubp_wall_block_id}     ${rt_ubp_channel_block_id}
    ${water_cif_wall_block_id} ${water_ubp_wall_block_id}  ${water_ubp_channel_block_id}
    '
    new_block = '
    ${cif_wall_block_id}
    ${cif_wall_block_id}
    ${cif_wall_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    '
  []
  # Homogenize walls with channels
  [remove_walls]
    type = RenameBlockGenerator
    input = cif_bp_block_id_changes
    old_block = '${cif_wall_block_id} ${bp_wall_block_id}'
    new_block = '${cif_channel_block_id} ${bp_channel_block_id}'
  []
  # Map block names to block IDs
  [rename_blocks_final_3d]
    type = RenameBlockGenerator
    input = remove_walls
    old_block = '
    ${cif_channel_block_id} ${cif_channel_quad_block_id}
    ${bp_channel_block_id}
    ${fuel_plate_1_block_id} ${fuel_plate_2_block_id} ${fuel_plate_3_block_id} ${fuel_plate_4_block_id} ${fuel_plate_5_block_id} ${fuel_plate_6_block_id} ${fuel_plate_7_block_id} ${fuel_plate_8_block_id} ${fuel_plate_9_block_id} ${rad_block_id}
    ${fuel_plate_5_quad_block_id} ${fuel_plate_6_quad_block_id} ${fuel_plate_7_quad_block_id} ${fuel_plate_8_quad_block_id} ${fuel_plate_9_quad_block_id} ${rad_quad_block_id}
    ${ig_block_id}   ${ig_quad_block_id}
    ${at_block_id}   ${at_quad_block_id}
    ${og_block_id}
    ${lead_block_id}   ${lead_quad_block_id}
    ${ag_block_id}   ${ag_quad_block_id}
    ${rt_block_id}   ${rt_quad_block_id}
    ${water_block_id}   ${water_quad_block_id}
    ${sr1_inner_block_id}   ${sr1_outer_block_id}   ${sr2_inner_block_id}   ${sr2_outer_block_id}   ${ccr_inner_block_id}   ${ccr_outer_block_id}   ${fcr_inner_block_id}   ${fcr_outer_block_id}
    ${tf_block_id}  ${tf_quad_block_id} ${tf_support_block_id}
    '
    new_block = '
    ${cif_channel_block_name} ${cif_channel_quad_block_name}
    ${bp_channel_block_name}
    ${fuel_plate_1_block_name} ${fuel_plate_2_block_name} ${fuel_plate_3_block_name} ${fuel_plate_4_block_name} ${fuel_plate_5_block_name} ${fuel_plate_6_block_name} ${fuel_plate_7_block_name} ${fuel_plate_8_block_name} ${fuel_plate_9_block_name} ${rad_block_name}
    ${fuel_plate_5_quad_block_name} ${fuel_plate_6_quad_block_name} ${fuel_plate_7_quad_block_name} ${fuel_plate_8_quad_block_name} ${fuel_plate_9_quad_block_name} ${rad_quad_block_name}
    ${ig_block_name} ${ig_quad_block_name}
    ${at_block_name} ${at_quad_block_name}
    ${og_block_name}
    ${lead_block_name} ${lead_quad_block_name}
    ${ag_block_name}  ${ag_quad_block_name}
    ${rt_block_name} ${rt_quad_block_name}
    ${water_block_name} ${water_quad_block_name}
    ${sr1_inner_block_name} ${sr1_outer_block_name} ${sr2_inner_block_name} ${sr2_outer_block_name} ${ccr_inner_block_name} ${ccr_outer_block_name} ${fcr_inner_block_name} ${fcr_outer_block_name}
    ${tf_block_name} ${tf_quad_block_name} ${tf_support_block_name}
    '
  []
  final_generator = rename_blocks_final_3d
  [diag]
    type = MeshDiagnosticsGenerator
    input = rename_blocks_final_3d
    examine_element_overlap = WARNING
    examine_element_types = WARNING
    examine_element_volumes = WARNING
    examine_non_conformality = WARNING
    examine_nonplanar_sides = INFO
    examine_sidesets_orientation = WARNING
    search_for_adaptivity_nonconformality = WARNING
    check_local_jacobian = WARNING
  []
[]

[Problem]
  kernel_coverage_check = false
  solve = false
[]

[Executioner]
  type = Steady
[]

[GlobalParams]
  execute_on = 'final'
[]

# [Postprocessors] doesn't work, 'the following blocks (ids) do not exist on the mesh: Fuel (65535) and Monolith (65535)'
# [Fuel]
#   type = VolumePostprocessor
#   block = 'Fuel'
# []
#   [Monolith]
#     type = VolumePostprocessor
#     block = 'Monolith'
#   []
# []

[AuxVariables]
  [unused]
  []
[]

[Reporters]
  [mesh_info]
    type = MeshInfo
  []
[]

[Outputs]
  file_base = '3D_AGN_201'
  exodus = true
  csv = true
  json = true
[]
(research_reactors/agn/3D_AGN-201_Final.i)

The mesh is then reflected over the Y-axis. The boundaries are renamed, the mesh is stitched to the right side, and the left mesh boundaries are renamed.

  [xydg_mesh_top_half_left_cif_wall_in_og_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_og_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_44]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_og_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_44 stitch_top_half_right_cif_wall_in_og_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_45]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_og_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # Outer graphite passed the UBP outer wall
(research_reactors/agn/3D_AGN-201_Final.i)

The previous two steps are repeated for the remainder of CIF wall sections, outer graphite, lead, air gap, reactor tank, and water layers.

  [top_half_right_og_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_og_angle};
                 t2:=t-${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius}+${ubp_x_coord_4};
                 x1:=${og_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=t2;
                 if(t<${fparse ubp_og_angle_4 - cif_og_angle},x1,if(t<${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius},x2,x3))'
    y_formula = 't1:=t+${cif_og_angle};
                 t2:=${ubp_og_y_coord_4}-(t-${fparse ubp_og_angle_4 - cif_og_angle});
                 y1:=${og_radius}*sin(t1);
                 y2:=t2;
                 y3:=${cif_outer_radius};
                 if(t<${fparse ubp_og_angle_4 - cif_og_angle},y1,if(t<${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius},y2,y3))'
    section_bounding_t_values = '0
                                 ${fparse ubp_og_angle_4 - cif_og_angle}
                                 ${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius}
                                 ${fparse ubp_og_angle_4 - cif_og_angle + ubp_og_y_coord_4 - cif_outer_radius + cif_og_x_coord - ubp_x_coord_4}'
    nums_segments = '${og_ubp_num_intervals} ${og_ubp_num_intervals} ${ubp_channel_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_og_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_og_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${og_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_og_after_ubp rename_boundaries_45'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_og_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_og_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_46]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_og_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_og_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_46 stitch_top_half_right_og_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_47]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_og_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in lead passed the UBP outer wall
  [top_half_right_cif_wall_in_lead_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_og_x_coord};
                 t2:=${cif_lead_x_coord}-(t-${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_lead_x_coord};
                 x3:=t2;
                 x4:=${cif_og_x_coord};
                 if(t<${fparse cif_lead_x_coord - cif_og_x_coord},x1,if(t<${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_lead_x_coord - cif_og_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_lead_x_coord - cif_og_x_coord},y1,if(t<${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_lead_x_coord - cif_og_x_coord}
                                 ${fparse cif_lead_x_coord - cif_og_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_lead_x_coord - 2*cif_og_x_coord + 2*cif_outer_radius}'
    nums_segments = '${lead_ubp_num_intervals} ${cif_wall_num_intervals} ${lead_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_lead_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_lead_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_lead_after_ubp rename_boundaries_47'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_lead_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_lead_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_48]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_lead_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_48 stitch_top_half_right_cif_wall_in_lead_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_49]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_lead_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # Lead passed the UBP outer wall
  [top_half_right_lead_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_lead_angle};
                 t2:=${ubp_og_angle_4}-(t-${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4});
                 t3:=${cif_og_x_coord}+(t-${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle});
                 x1:=${lead_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${og_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_lead_angle_4 - cif_lead_angle},x1,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4},x2,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_lead_angle};
                 t2:=${ubp_lead_y_coord_4}-(t-${fparse ubp_lead_angle_4 - cif_lead_angle});
                 t3:=${ubp_og_angle_4}-(t-${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4});
                 y1:=${lead_radius}*sin(t1);
                 y2:=t2;
                 y3:=${og_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_lead_angle_4 - cif_lead_angle},y1,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4},y2,if(t<${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle}
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4}
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle}
                                 ${fparse ubp_lead_angle_4 - cif_lead_angle + ubp_lead_y_coord_4 - ubp_og_y_coord_4 + ubp_og_angle_4 - cif_og_angle + cif_lead_x_coord - cif_og_x_coord}'
    nums_segments = '${curve_between_bp_num_intervals} ${lead_ubp_num_intervals} ${og_ubp_num_intervals} ${lead_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_lead_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_lead_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${lead_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_lead_after_ubp rename_boundaries_49'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_lead_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_lead_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_50]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_lead_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_lead_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_50 stitch_top_half_right_lead_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_51]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_lead_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in air gap passed the UBP outer wall
  [top_half_right_cif_wall_in_ag_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_lead_x_coord};
                 t2:=${cif_ag_x_coord}-(t-${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_ag_x_coord};
                 x3:=t2;
                 x4:=${cif_lead_x_coord};
                 if(t<${fparse cif_ag_x_coord - cif_lead_x_coord},x1,if(t<${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_ag_x_coord - cif_lead_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_ag_x_coord - cif_lead_x_coord},y1,if(t<${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_ag_x_coord - cif_lead_x_coord}
                                 ${fparse cif_ag_x_coord - cif_lead_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_ag_x_coord - 2*cif_lead_x_coord + 2*cif_outer_radius}'
    nums_segments = '${ag_ubp_num_intervals} ${cif_wall_num_intervals} ${ag_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_ag_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_ag_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_ag_after_ubp rename_boundaries_51'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_ag_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_ag_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_52]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_ag_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_52 stitch_top_half_right_cif_wall_in_ag_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_53]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_ag_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # ag passed the UBP outer wall
  [top_half_right_ag_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_ag_angle};
                 t2:=${ubp_lead_angle_4}-(t-${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4});
                 t3:=${cif_lead_x_coord}+(t-${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle});
                 x1:=${ag_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${lead_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_ag_angle_4 - cif_ag_angle},x1,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4},x2,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_ag_angle};
                 t2:=${ubp_ag_y_coord_4}-(t-${fparse ubp_ag_angle_4 - cif_ag_angle});
                 t3:=${ubp_lead_angle_4}-(t-${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4});
                 y1:=${ag_radius}*sin(t1);
                 y2:=t2;
                 y3:=${lead_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_ag_angle_4 - cif_ag_angle},y1,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4},y2,if(t<${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle}
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4}
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle}
                                 ${fparse ubp_ag_angle_4 - cif_ag_angle + ubp_ag_y_coord_4 - ubp_lead_y_coord_4 + ubp_lead_angle_4 - cif_lead_angle + cif_ag_x_coord - cif_lead_x_coord}'
    nums_segments = '${curve_between_bp_num_intervals} ${ag_ubp_num_intervals} ${curve_between_bp_num_intervals} ${ag_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_ag_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_ag_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${ag_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_ag_after_ubp rename_boundaries_53'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_ag_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_ag_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_54]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_ag_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_ag_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_54 stitch_top_half_right_ag_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_55]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_ag_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in reactor tank passed the UBP outer wall
  [top_half_right_cif_wall_in_rt_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_ag_x_coord};
                 t2:=${cif_rt_x_coord}-(t-${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_rt_x_coord};
                 x3:=t2;
                 x4:=${cif_ag_x_coord};
                 if(t<${fparse cif_rt_x_coord - cif_ag_x_coord},x1,if(t<${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_rt_x_coord - cif_ag_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_rt_x_coord - cif_ag_x_coord},y1,if(t<${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_rt_x_coord - cif_ag_x_coord}
                                 ${fparse cif_rt_x_coord - cif_ag_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_rt_x_coord - 2*cif_ag_x_coord + 2*cif_outer_radius}'
    nums_segments = '${rt_ubp_num_intervals} ${cif_wall_num_intervals} ${rt_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_rt_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_rt_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_rt_after_ubp rename_boundaries_55'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_rt_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_rt_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_56]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_rt_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_56 stitch_top_half_right_cif_wall_in_rt_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_57]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_rt_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # rt passed the UBP outer wall
  [top_half_right_rt_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_rt_angle};
                 t2:=${ubp_ag_angle_4}-(t-${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4});
                 t3:=${cif_ag_x_coord}+(t-${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle});
                 x1:=${rt_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${ag_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_rt_angle_4 - cif_rt_angle},x1,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4},x2,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_rt_angle};
                 t2:=${ubp_rt_y_coord_4}-(t-${fparse ubp_rt_angle_4 - cif_rt_angle});
                 t3:=${ubp_ag_angle_4}-(t-${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4});
                 y1:=${rt_radius}*sin(t1);
                 y2:=t2;
                 y3:=${ag_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_rt_angle_4 - cif_rt_angle},y1,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4},y2,if(t<${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle}
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4}
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle}
                                 ${fparse ubp_rt_angle_4 - cif_rt_angle + ubp_rt_y_coord_4 - ubp_ag_y_coord_4 + ubp_ag_angle_4 - cif_ag_angle + cif_rt_x_coord - cif_ag_x_coord}'
    nums_segments = '${curve_between_bp_num_intervals} ${rt_ubp_num_intervals} ${curve_between_bp_num_intervals} ${rt_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_rt_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_rt_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${rt_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_rt_after_ubp rename_boundaries_57'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_rt_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_rt_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_58]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_rt_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_rt_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_58 stitch_top_half_right_rt_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_59]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_rt_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # CIF outer wall in water passed the UBP outer wall
  [top_half_right_cif_wall_in_water_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_rt_x_coord};
                 t2:=${cif_water_x_coord}-(t-${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius});
                 x1:=t1;
                 x2:=${cif_water_x_coord};
                 x3:=t2;
                 x4:=${cif_rt_x_coord};
                 if(t<${fparse cif_water_x_coord - cif_rt_x_coord},x1,if(t<${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius},x2,if(t<${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius},x3,x4)))'
    y_formula = 't1:=t-${fparse cif_water_x_coord - cif_rt_x_coord};
                 t2:=${cif_outer_radius}-(t-${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius});
                 y1:=0;
                 y2:=t1;
                 y3:=${cif_outer_radius};
                 y4:=t2;
                 if(t<${fparse cif_water_x_coord - cif_rt_x_coord},y1,if(t<${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius},y2,if(t<${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse cif_water_x_coord - cif_rt_x_coord}
                                 ${fparse cif_water_x_coord - cif_rt_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + cif_outer_radius}
                                 ${fparse 2*cif_water_x_coord - 2*cif_rt_x_coord + 2*cif_outer_radius}'
    nums_segments = '${water_ubp_num_intervals} ${cif_wall_num_intervals} ${water_ubp_num_intervals} ${cif_wall_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_cif_wall_in_water_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_cif_wall_in_water_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_cif_wall_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_cif_wall_in_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_cif_wall_in_water_after_ubp rename_boundaries_59'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_cif_wall_in_water_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_cif_wall_in_water_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_60]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_cif_wall_in_water_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_cif_wall_in_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_60 stitch_top_half_right_cif_wall_in_water_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_61]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_cif_wall_in_water_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # water passed the UBP outer wall
  [top_half_right_water_after_ubp]
    type = ParsedCurveGenerator
    x_formula = 't1:=t+${cif_water_angle};
                 t2:=${ubp_rt_angle_4}-(t-${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4});
                 t3:=${cif_rt_x_coord}+(t-${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle});
                 x1:=${water_radius}*cos(t1);
                 x2:=${ubp_x_coord_4};
                 x3:=${rt_radius}*cos(t2);
                 x4:=t3;
                 if(t<${fparse ubp_water_angle_4 - cif_water_angle},x1,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4},x2,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle},x3,x4)))'
    y_formula = 't1:=t+${cif_water_angle};
                 t2:=${ubp_water_y_coord_4}-(t-${fparse ubp_water_angle_4 - cif_water_angle});
                 t3:=${ubp_rt_angle_4}-(t-${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4});
                 y1:=${water_radius}*sin(t1);
                 y2:=t2;
                 y3:=${rt_radius}*sin(t3);
                 y4:=${cif_outer_radius};
                 if(t<${fparse ubp_water_angle_4 - cif_water_angle},y1,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4},y2,if(t<${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle},y3,y4)))'
    section_bounding_t_values = '0
                                 ${fparse ubp_water_angle_4 - cif_water_angle}
                                 ${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4}
                                 ${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle}
                                 ${fparse ubp_water_angle_4 - cif_water_angle + ubp_water_y_coord_4 - ubp_rt_y_coord_4 + ubp_rt_angle_4 - cif_rt_angle + cif_water_x_coord - cif_rt_x_coord}'
    nums_segments = '${water_past_ubp_num_intervals} ${water_ubp_num_intervals} ${curve_between_bp_num_intervals} ${water_ubp_num_intervals}'
    is_closed_loop = true
  []
  [xydg_mesh_top_half_right_water_after_ubp]
    type = XYDelaunayGenerator
    boundary = 'top_half_right_water_after_ubp'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${water_block_id}
    output_boundary = ${boundary_id_index_11}
    desired_area = ${xydg_area}
  []
  [stitch_top_half_right_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'xydg_mesh_top_half_right_water_after_ubp rename_boundaries_61'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_11} ${boundary_id_index_10}'
  []
  # We can reflect about the Y-axis and reuse the previously made mesh.
  [xydg_mesh_top_half_left_water_after_ubp]
    type = SymmetryTransformGenerator
    input = xydg_mesh_top_half_right_water_after_ubp
    mirror_normal_vector = '1 0 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_62]
    type = RenameBoundaryGenerator
    input = xydg_mesh_top_half_left_water_after_ubp
    old_boundary = '${boundary_id_index_11}'
    new_boundary = '${boundary_id_index_12}'
  []
  [stitch_top_half_left_water_after_ubp]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_62 stitch_top_half_right_water_after_ubp'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_12} ${boundary_id_index_10}'
  []
  [rename_boundaries_63]
    type = RenameBoundaryGenerator
    input = stitch_top_half_left_water_after_ubp
    old_boundary = '${boundary_id_index_10} ${boundary_id_index_11} ${boundary_id_index_12}'
    new_boundary = '${boundary_id_index_10} ${boundary_id_index_10} ${boundary_id_index_10}'
  []
  # We can reflect about the X-axis and reuse the previously made mesh.
(research_reactors/agn/3D_AGN-201_Final.i)

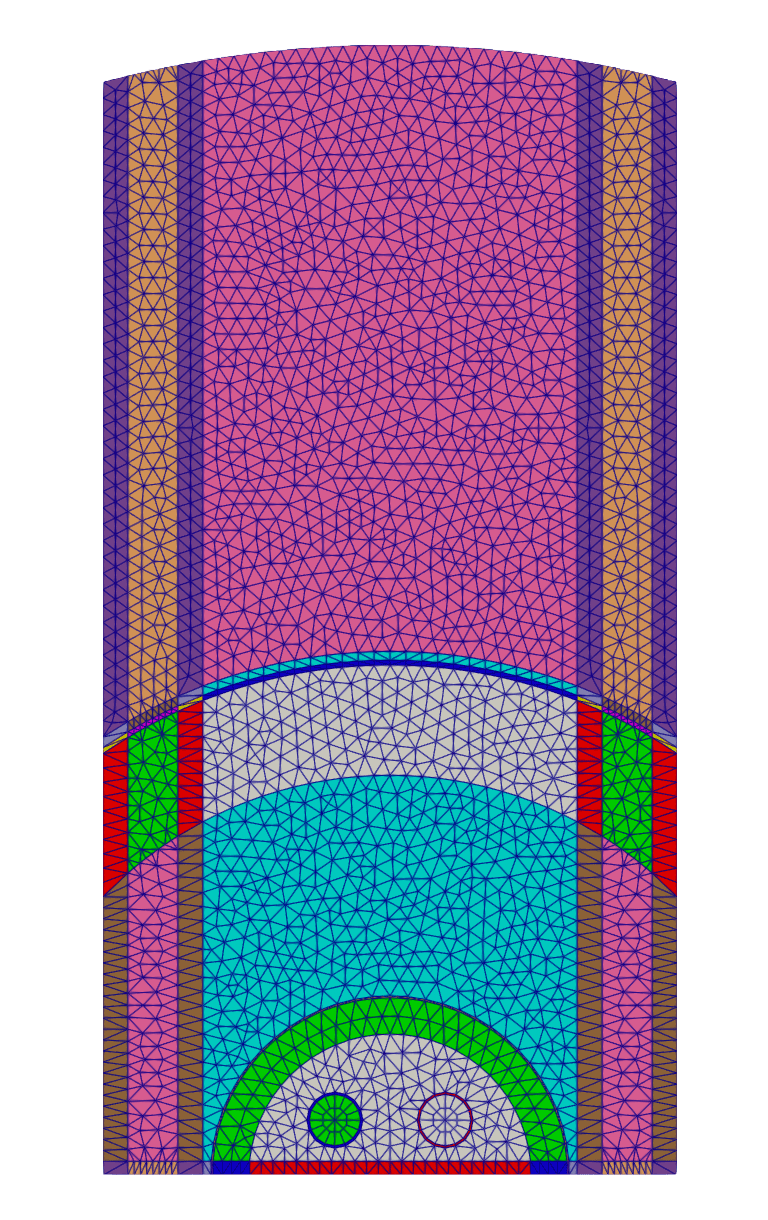

Figure 19: 2D top half core mesh featuring CIF outer walls in red and dark purple (on the bottom), outer graphite layer in teal, lead layer in blue/purple, air gap and reactor tank layers in light brown, and water layer in blue/purple (outermost layer).

Bottom Half of Core

The bottom half of the reactor mesh is modeled by reflecting the previous mesh over the X-axis and renaming the boundaries. Then blocks are deleted for meshing the FCR and the SR2. The deletion creates a void, so block ids are assigned to the deleted area and meshed to remove the void.

  [bottom_half_reactor]
    type = SymmetryTransformGenerator
    input = rename_boundaries_63
    mirror_normal_vector = '0 1 0'
    mirror_point = '0 0 0'
  []
  [rename_boundaries_87]
    type = RenameBoundaryGenerator
    input = bottom_half_reactor
    old_boundary = '${boundary_id_index_10}'
    new_boundary = '${boundary_id_index_11}'
  []
  # Delete blocks for meshing the FCR and SR2
  [delete_bottom_core_blocks]
    type = BlockDeletionGenerator
    input = rename_boundaries_87
    block = '1011 1012 1031 1032 ${core_block_id}'
    new_boundary = '${boundary_id_index_20}'
  []
  # The deletion has created a void where the deleted pin cells were. We now assign a block ID to the deleted area
  [rebuild_bottom_core_block]
    type = LowerDBlockFromSidesetGenerator
    input = delete_bottom_core_blocks
    sidesets = '${boundary_id_index_20}'
    new_block_id = '6123'
    new_block_name = 'rebuilt_bottom_core_block'
  []
  # Next we mesh the area with the new block ID, removing the void
  # In reality, we need to use XYDG to actually "mesh" this, this is just an intermediate step for using XYDG
  [remesh_bottom_core_block]
    type = BlockToMeshConverterGenerator
    input = rebuild_bottom_core_block
    target_blocks = 'rebuilt_bottom_core_block'
  []
  # Now if we had a dozen or so of these rods with the same dimensions I would translate and copy the same meshes
  # over and over again so we could avoid doing a fully re-declaration.
  # However, since we have 3(?) rods of the same size which may need unique block IDs, I just go ahead and explicitly define SR2, CCR, and FCR
(research_reactors/agn/3D_AGN-201_Final.i)

Figure 20: 2D bottom half core mesh.

Full Core 2D Mesh

Then the SR2 mesh is generated, the background is deleted, and the mesh is translated. The same steps are used to create the FCR mesh. The meshes are then triangulated and stitched to the bottom of the core. The boundaries are renamed and then the SR1, SR2, CCR, and FCR blocks are all renamed.

  [sr2_base]
    type = PolygonConcentricCircleMeshGenerator
    polygon_size_style = apothem
    polygon_size = ${sr_bg_size}
    num_sides = ${sr_polygon_num_sides}
    num_sectors_per_side = ${sr_polygon_num_sectors_per_side_vector}
    background_intervals = 1
    ring_radii = '${sr_inner_radius} ${sr_outer_radius}'
    ring_intervals = '1 1'
    # This means we will have quads everywhere, which avoids TRI/QUAD conflicts
    # during block ID assignment and looks better a lot of the time.
    quad_center_elements = true
    background_block_ids = '${to_delete_block_id}'
    background_block_names = '${to_delete_block_name}'
    ring_block_ids = '${sr2_inner_block_id} ${sr2_outer_block_id}'
    ring_block_names = '${sr2_inner_block_name} ${sr2_outer_block_name}'
    interface_boundary_id_shift = 20
  []
  # Delete background around SR2
  [sr2_delete_bg]
    type = BlockDeletionGenerator
    input = sr2_base
    block = '${to_delete_block_name}'
    new_boundary = ${boundary_id_index_21}
  []
  [sr2_transform]
    type = TransformGenerator
    input = sr2_delete_bg
    transform = TRANSLATE
    vector_value = '${sr2_x_pos} ${sr2_y_pos} 0.0'
  []
  # Now add the FCR
  [fcr_base]
    type = PolygonConcentricCircleMeshGenerator
    polygon_size_style = apothem
    polygon_size = ${fcr_bg_size}
    num_sides = ${fcr_polygon_num_sides}
    num_sectors_per_side = ${fcr_polygon_num_sectors_per_side_vector}
    background_intervals = 1
    ring_radii = '${fcr_inner_radius} ${fcr_outer_radius}'
    ring_intervals = '1 1'
    # This means we will have quads everywhere, which avoids TRI/QUAD conflicts
    # during block ID assignment and looks better a lot of the time.
    quad_center_elements = true
    background_block_ids = '${to_delete_block_id}'
    background_block_names = '${to_delete_block_name}'
    ring_block_ids = '${fcr_inner_block_id} ${fcr_outer_block_id}'
    ring_block_names = '${fcr_inner_block_name} ${fcr_outer_block_name}'
    interface_boundary_id_shift = 40
  []
  # Delete background around FCR
  [fcr_delete_bg]
    type = BlockDeletionGenerator
    input = fcr_base
    block = '${to_delete_block_name}'
    new_boundary = ${boundary_id_index_22}
  []
  [fcr_transform]
    type = TransformGenerator
    input = fcr_delete_bg
    transform = TRANSLATE
    vector_value = '${fcr_x_pos} ${fcr_y_pos} 0.0'
  []
  [xydg_mesh_core_around_fcr_and_sr2]
    type = XYDelaunayGenerator
    boundary = 'remesh_bottom_core_block'
    holes = 'sr2_transform fcr_transform'
    stitch_holes = 'true true'
    refine_holes = 'false false'
    add_nodes_per_boundary_segment = 0
    refine_boundary = false
    smooth_triangulation = true
    output_subdomain_name = ${core_block_id}
    output_boundary = ${boundary_id_index_23}
    desired_area = 1.0
  []
  [stitch_remeshed_bottom_core_region]
    type = StitchedMeshGenerator
    inputs = 'delete_bottom_core_blocks xydg_mesh_core_around_fcr_and_sr2'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_20} ${boundary_id_index_23}'
  []
  [stitch_core_halves]
    type = StitchedMeshGenerator
    inputs = 'rename_boundaries_63 stitch_remeshed_bottom_core_region'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_10} ${boundary_id_index_11}'
  []
  [rename_boundaries_88]
    type = RenameBoundaryGenerator
    input = stitch_core_halves
    old_boundary = '10020'
    new_boundary = ${boundary_id_index_10}
  []
  # SRs, CCR, and FCR all get weird IDs from the XYDG meshing
  [rename_rod_blocks]
    type = RenameBlockGenerator
    input = rename_boundaries_88
    old_block = '1011 1012 1021 1022 1031 1032 1041 1042'
    new_block = '${sr1_inner_block_id} ${sr1_outer_block_id} ${sr2_inner_block_id} ${sr2_outer_block_id} ${ccr_inner_block_id} ${ccr_outer_block_id} ${fcr_inner_block_id} ${fcr_outer_block_id}'
  []
  # Delete core cif region to then remesh with the thermal fuse
(research_reactors/agn/3D_AGN-201_Final.i)

Figure 21: 2D full core mesh.

Thermal Fuse

The core CIF region is the deleted from the mesh to create space for the thermal fuse.

  [delete_core_cif_wall]
    type = BlockDeletionGenerator
    input = rename_rod_blocks
    block = ${core_cif_wall_block_id}
    new_boundary = ${boundary_id_index_30}
  []
  [rebuild_core_cif_wall]
    type = LowerDBlockFromSidesetGenerator
    input = delete_core_cif_wall
    sidesets = '${boundary_id_index_30}'
    new_block_id = '7123'
    new_block_name = 'rebuilt_core_cif_wall'
  []
  [remesh_core_cif_wall]
    type = BlockToMeshConverterGenerator
    input = rebuild_core_cif_wall
    target_blocks = 'rebuilt_core_cif_wall'
  []
  # Used ParsedCurveGenerator to model the thermal fuse
(research_reactors/agn/3D_AGN-201_Final.i)

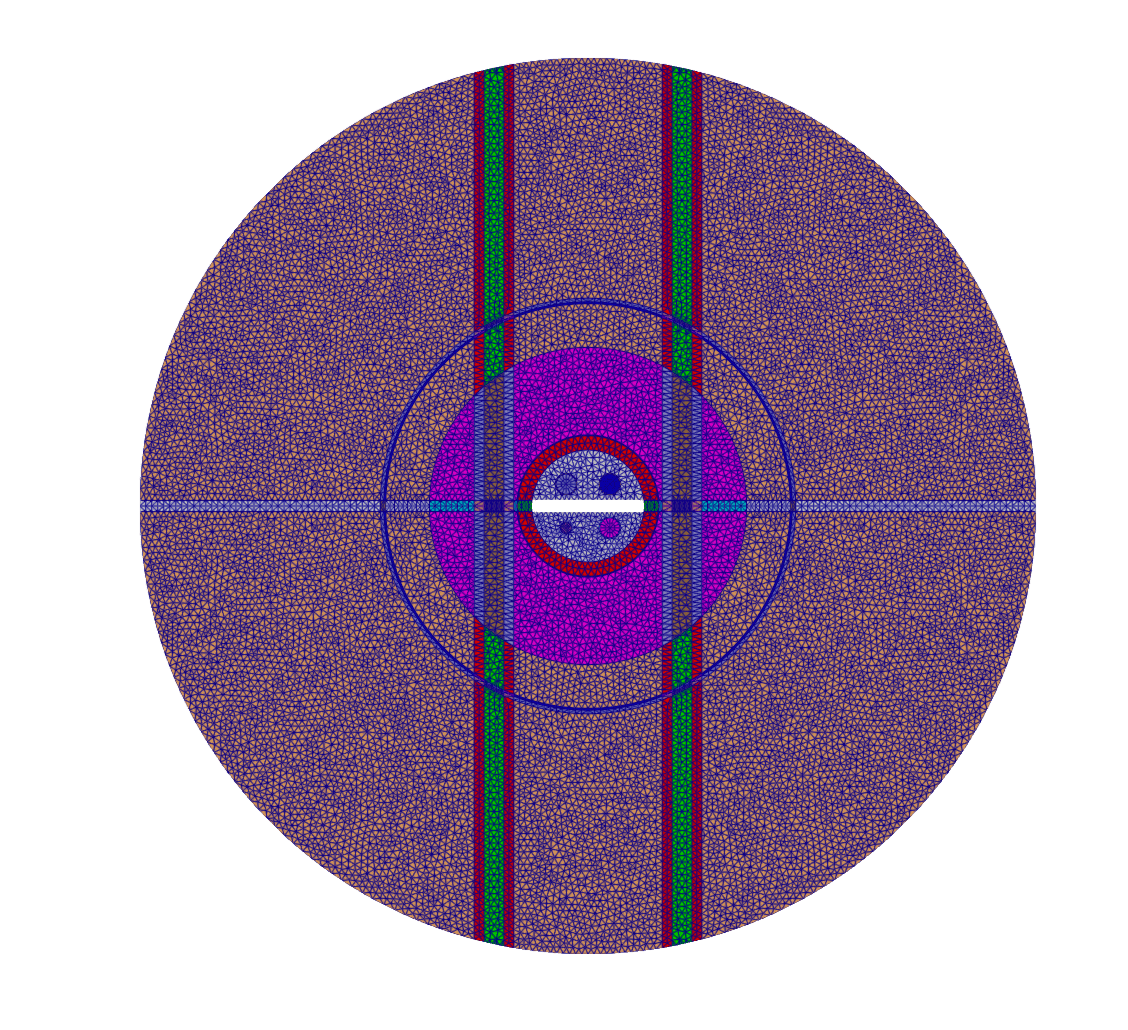

Figure 22: 2D full core mesh featuring deleted area for thermal fuse.

The thermal fuse mesh is assembled and rotated 45 degrees. The boundaries are renamed and then the mesh is triangulated and stitched to the core. The block names are mapped to the block ids.

  [tf_square]
    type = ParsedCurveGenerator
    x_formula = 't1:=t-${tf_half_side_length};
                 t2:=${tf_half_side_length};
                 t3:=${tf_half_side_length}-(t-${fparse 2*tf_side_length});
                 t4:=-${tf_half_side_length};
                 x1:=t1;
                 x2:=t2;
                 x3:=t3;
                 x4:=t4;
                 if(t<${tf_side_length},x1,if(t<${fparse 2*tf_side_length},x2,if(t<${fparse 3*tf_side_length},x3,x4)))'
    y_formula = 't1:=-${tf_half_side_length};
                 t2:=t-${fparse 3*tf_half_side_length};
                 t3:=${tf_half_side_length};
                 t4:=${tf_half_side_length}-(t-${fparse 3 * tf_side_length});
                 y1:=t1;
                 y2:=t2;
                 y3:=t3;
                 y4:=t4;
                 if(t<${tf_side_length},y1,if(t<${fparse 2*tf_side_length},y2,if(t<${fparse 3*tf_side_length},y3,y4)))'
    section_bounding_t_values = '0 ${tf_side_length} ${fparse 2*tf_side_length} ${fparse 3*tf_side_length} ${fparse 4*tf_side_length}'
    nums_segments = '${tf_num_segments} ${tf_num_segments} ${tf_num_segments} ${tf_num_segments}'
    is_closed_loop = true
  []
  [tf_pcc]
    type = PolygonConcentricCircleMeshGenerator
    num_sides = 4
    num_sectors_per_side = '${tf_num_segments} ${tf_num_segments} ${tf_num_segments} ${tf_num_segments}'
    background_intervals = 1
    ring_radii = '${tf_support_radius}'
    ring_intervals = 1
    ring_block_ids = '${tf_support_block_id}'
    ring_block_names = '${tf_support_block_name}'
    background_block_ids = '${tf_quad_block_id}'
    background_block_names = '${tf_quad_block_name}'
    polygon_size = ${tf_half_side_length}
    polygon_size_style = apothem
  []
  # Need to rotate 45 degrees because of how PCCMG renders the mesh
  [rotate_tf]
    type = TransformGenerator
    input = tf_pcc
    transform = ROTATE
    vector_value = '45 0 0'
  []
  # Rename Boundaries because otherwise there will be problems
  [rename_boundaries_100]
    type = RenameBoundaryGenerator
    input = rotate_tf
    old_boundary = '1 10000'
    new_boundary = '${boundary_id_index_40} ${boundary_id_index_41}'
  []
  [xydg_tf]
    type = XYDelaunayGenerator
    boundary = remesh_core_cif_wall
    holes = 'rename_boundaries_100'
    stitch_holes = 'true'
    refine_holes = 'false'
    # one point of the CIF "hole" is not properly found inside the outer boundary
    verify_holes = 'false'
    output_boundary = ${boundary_id_index_45}
    smooth_triangulation = true
    desired_area = ${xydg_area}
    output_subdomain_name = ${core_cif_wall_block_id}
  []
  [stitch_cif_with_tf_to_core]
    type = StitchedMeshGenerator
    inputs = 'xydg_tf delete_core_cif_wall'
    clear_stitched_boundary_ids = false
    prevent_boundary_ids_overlap = false
    stitch_boundaries_pairs = '${boundary_id_index_45} ${boundary_id_index_30}'
  []
  # Map block names to block IDs
  [rename_blocks_final_2d]
    type = RenameBlockGenerator
    input = stitch_cif_with_tf_to_core
    old_block = '${core_block_id}   ${core_cif_wall_block_id}   ${ig_block_id}   ${ig_cif_wall_block_id}   ${at_block_id}   ${at_cif_wall_block_id}   ${og_block_id}   ${og_cif_wall_block_id}   ${og_cif_wall_ubp_wall_block_id}   ${og_ubp_wall_block_id}   ${og_ubp_channel_block_id}   ${og_cif_wall_ubp_channel_block_id}   ${og_cif_wall_ubp_wall_block_id}   ${lead_block_id}   ${lead_cif_wall_block_id}   ${lead_ubp_wall_block_id}   ${lead_ubp_channel_block_id}   ${ag_block_id}   ${ag_cif_wall_block_id}   ${ag_ubp_wall_block_id}   ${ag_ubp_channel_block_id}   ${rt_block_id}   ${rt_cif_wall_block_id}   ${rt_ubp_wall_block_id}   ${rt_ubp_channel_block_id}   ${water_block_id}   ${water_cif_wall_block_id}   ${water_ubp_wall_block_id}   ${water_ubp_channel_block_id}   ${sr1_inner_block_id}   ${sr1_outer_block_id}   ${sr2_inner_block_id}   ${sr2_outer_block_id}   ${ccr_inner_block_id}   ${ccr_outer_block_id}   ${fcr_inner_block_id}   ${fcr_outer_block_id} ${tf_quad_block_id}     ${tf_support_block_id}'
    new_block = '${core_block_name} ${core_cif_wall_block_name} ${ig_block_name} ${ig_cif_wall_block_name} ${at_block_name} ${at_cif_wall_block_name} ${og_block_name} ${og_cif_wall_block_name} ${og_cif_wall_ubp_wall_block_name} ${og_ubp_wall_block_name} ${og_ubp_channel_block_name} ${og_cif_wall_ubp_channel_block_name} ${og_cif_wall_ubp_wall_block_name} ${lead_block_name} ${lead_cif_wall_block_name} ${lead_ubp_wall_block_name} ${lead_ubp_channel_block_name} ${ag_block_name} ${ag_cif_wall_block_name} ${ag_ubp_wall_block_name} ${ag_ubp_channel_block_name} ${rt_block_name} ${rt_cif_wall_block_name} ${rt_ubp_wall_block_name} ${rt_ubp_channel_block_name} ${water_block_name} ${water_cif_wall_block_name} ${water_ubp_wall_block_name} ${water_ubp_channel_block_name} ${sr1_inner_block_name} ${sr1_outer_block_name} ${sr2_inner_block_name} ${sr2_outer_block_name} ${ccr_inner_block_name} ${ccr_outer_block_name} ${fcr_inner_block_name} ${fcr_outer_block_name} ${tf_quad_block_name} ${tf_support_block_name}'
  []
  # Extrude from 2D to 3D
(research_reactors/agn/3D_AGN-201_Final.i)

Figure 23: 2D thermal fuse mesh.

Final AGN-201 Mesh

The entire stitched mesh is extruded from 2D to 3D The walls with channels are then homogenized and a final mapping of block names to block ids takes place to create the final AGN-201 mesh.

  [extrude]
    type = AdvancedExtruderGenerator
    input = rename_blocks_final_2d
    # Layer 01: Water
    # Layer 02: Steel
    # Layer 03: Lead
    # Layer 04: Al Tank/Graphite
    # Layer 05: Graphite & TF Support
    # Layer 06: Fuel Plate 1 & TF Support
    # Layer 07: BP & FP 1 & TF Support
    # Layer 08: BP & FP 2 & TF Support
    # Layer 09: BP & FP 3 & TF Support
    # Layer 10: BP & FP 3 & TF
    # Layer 11: FP 3 & TF
    # Layer 12: FP 3 & CIF
    # Layer 13: FP 4 & CIF
    # Layer 14: FP 4
    # Layer 15: BP & FP 4
    # Layer 16: BP & FP 5
    # Layer 17: BP & FP 6
    # Layer 18: BP & FP 7
    # Layer 19: BP & FP 8
    # Layer 20: BP & FP 9
    # Layer 21: BP & RAD
    # Layer 22: RAD
    # Layer 23: Graphite
    # Layer 24: Al Tank/Graphite
    # Layer 25: Lead
    # Layer 26: Thermal Column Void?
    # Layer 27: Thermal Column
    # Layer 28: Water
    #             1     2   3  4 5    6      7      8 9      10     11     12     13     14     15     16  17  18  19 20 21     22     23   24 25 26  27 28
    heights = '17.11 0.8 10 2 29.5 1.2134 2.7866 4 1.7452 0.5414 1.0461 0.6673 1.8673 1.5961 0.5366 1.9 1.9 1.9 1  1  0.8366 0.1634 21.8 2  10 0.8 60 1.29'
    num_layers = '1     1   1  1 1    1      1      1 1      1      1      1      1      1      1      1   1   1   1  1  1      1      1    1  1  1   1  1'
    direction = '0 0 1'
    # This is where we swap the block id for each extruded block created by 'heights'. So for a given height where there is only water, we swap all block ids to the water block id
    # For the beam ports and CIF, I DO NOT swap these block ids to a single CIF/BP block id, rather I will use a rename block generator for that.
    # Note that we also need quad block ids for materials that cover elements on an entire axial plane because the SR, CCR, and FCR are composed of QUAD elements which must have different block IDs from TRI elements
    # This also strips the names from the blocks so we'll need to re-assign those
    subdomain_swaps = '
    ${core_block_id} ${water_block_id}
    ${core_cif_wall_block_id} ${water_block_id}
    ${ig_block_id} ${water_block_id}
    ${ig_cif_wall_block_id} ${water_block_id}
    ${at_block_id} ${water_block_id}
    ${at_cif_wall_block_id} ${water_block_id}
    ${og_block_id} ${water_block_id}
    ${og_cif_wall_block_id} ${water_block_id}
    ${og_ubp_wall_block_id} ${water_block_id}
    ${og_ubp_channel_block_id} ${water_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${water_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${water_block_id}
    ${lead_block_id} ${water_block_id}
    ${lead_cif_wall_block_id} ${water_block_id}
    ${lead_ubp_wall_block_id} ${water_block_id}
    ${lead_ubp_channel_block_id} ${water_block_id}
    ${ag_block_id} ${water_block_id}
    ${ag_cif_wall_block_id} ${water_block_id}
    ${ag_ubp_wall_block_id} ${water_block_id}
    ${ag_ubp_channel_block_id} ${water_block_id}
    ${rt_block_id} ${water_block_id}
    ${rt_cif_wall_block_id} ${water_block_id}
    ${rt_ubp_wall_block_id} ${water_block_id}
    ${rt_ubp_channel_block_id} ${water_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${water_quad_block_id}
    ${sr1_outer_block_id} ${water_quad_block_id}
    ${sr2_inner_block_id} ${water_quad_block_id}
    ${sr2_outer_block_id} ${water_quad_block_id}
    ${ccr_inner_block_id} ${water_quad_block_id}
    ${ccr_outer_block_id} ${water_quad_block_id}
    ${fcr_inner_block_id} ${water_quad_block_id}
    ${fcr_outer_block_id} ${water_quad_block_id}
    ${tf_quad_block_id} ${water_quad_block_id}
    ${tf_support_block_id} ${water_block_id}
    ;
    ${core_block_id} ${rt_block_id}
    ${core_cif_wall_block_id} ${rt_block_id}
    ${ig_block_id} ${rt_block_id}
    ${ig_cif_wall_block_id} ${rt_block_id}
    ${at_block_id} ${rt_block_id}
    ${at_cif_wall_block_id} ${rt_block_id}
    ${og_block_id} ${rt_block_id}
    ${og_cif_wall_block_id} ${rt_block_id}
    ${og_ubp_wall_block_id} ${rt_block_id}
    ${og_ubp_channel_block_id} ${rt_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${rt_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${rt_block_id}
    ${lead_block_id} ${rt_block_id}
    ${lead_cif_wall_block_id} ${rt_block_id}
    ${lead_ubp_wall_block_id} ${rt_block_id}
    ${lead_ubp_channel_block_id} ${rt_block_id}
    ${ag_block_id} ${rt_block_id}
    ${ag_cif_wall_block_id} ${rt_block_id}
    ${ag_ubp_wall_block_id} ${rt_block_id}
    ${ag_ubp_channel_block_id} ${rt_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${rt_quad_block_id}
    ${sr1_outer_block_id} ${rt_quad_block_id}
    ${sr2_inner_block_id} ${rt_quad_block_id}
    ${sr2_outer_block_id} ${rt_quad_block_id}
    ${ccr_inner_block_id} ${rt_quad_block_id}
    ${ccr_outer_block_id} ${rt_quad_block_id}
    ${fcr_inner_block_id} ${rt_quad_block_id}
    ${fcr_outer_block_id} ${rt_quad_block_id}
    ${tf_quad_block_id} ${rt_quad_block_id}
    ${tf_support_block_id} ${rt_block_id}
    ;
    ${core_block_id} ${lead_block_id}
    ${core_cif_wall_block_id} ${lead_block_id}
    ${ig_block_id} ${lead_block_id}
    ${ig_cif_wall_block_id} ${lead_block_id}
    ${at_block_id} ${lead_block_id}
    ${at_cif_wall_block_id} ${lead_block_id}
    ${og_block_id} ${lead_block_id}
    ${og_cif_wall_block_id} ${lead_block_id}
    ${og_ubp_wall_block_id} ${lead_block_id}
    ${og_ubp_channel_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${lead_block_id}
    ${lead_block_id} ${lead_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_block_id} ${ag_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${lead_quad_block_id}
    ${tf_support_block_id} ${lead_block_id}
    ;
    ${core_block_id} ${at_block_id}
    ${core_cif_wall_block_id} ${at_block_id}
    ${ig_block_id} ${at_block_id}
    ${ig_cif_wall_block_id} ${at_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${at_quad_block_id}
    ${tf_support_block_id} ${at_block_id}
    ;
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_1_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_1_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_1_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_1_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_2_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_2_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_3_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_quad_block_id} ${ag_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_3_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_support_block_id} ${tf_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_3_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${tf_block_id}
    ;
    ${core_block_id} ${fuel_plate_3_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_cif_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_cif_wall_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${core_cif_wall_block_id}
    ${tf_quad_block_id} ${cif_channel_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_4_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_cif_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_cif_wall_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${core_cif_wall_block_id}
    ${tf_quad_block_id} ${cif_channel_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_4_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_4_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${tf_support_block_id} ${fuel_plate_4_block_id}
    ${tf_quad_block_id} ${fuel_plate_4_quad_block_id}
    ;
    ${core_block_id} ${fuel_plate_4_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_4_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${tf_support_block_id} ${fuel_plate_4_block_id}
    ${tf_quad_block_id} ${fuel_plate_4_quad_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_5_block_id}
    ${tf_quad_block_id}   ${fuel_plate_5_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_5_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_5_quad_block_id}
    ${core_block_id} ${fuel_plate_5_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_5_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_6_block_id}
    ${tf_quad_block_id}   ${fuel_plate_6_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_6_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_6_quad_block_id}
    ${core_block_id} ${fuel_plate_6_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_6_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_7_block_id}
    ${tf_quad_block_id}   ${fuel_plate_7_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_7_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_7_quad_block_id}
    ${core_block_id} ${fuel_plate_7_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_7_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_8_block_id}
    ${tf_quad_block_id}   ${fuel_plate_8_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_8_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_8_quad_block_id}
    ${core_block_id} ${fuel_plate_8_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_8_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${fuel_plate_9_block_id}
    ${tf_quad_block_id}   ${fuel_plate_9_quad_block_id}
    ${sr1_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${sr1_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${sr2_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${sr2_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${ccr_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${ccr_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${fcr_inner_block_id} ${fuel_plate_9_quad_block_id}
    ${fcr_outer_block_id} ${fuel_plate_9_quad_block_id}
    ${core_block_id} ${fuel_plate_9_block_id}
    ${core_cif_wall_block_id} ${fuel_plate_9_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${rad_block_id}
    ${tf_quad_block_id}   ${rad_quad_block_id}
    ${sr1_inner_block_id} ${rad_quad_block_id}
    ${sr1_outer_block_id} ${rad_quad_block_id}
    ${sr2_inner_block_id} ${rad_quad_block_id}
    ${sr2_outer_block_id} ${rad_quad_block_id}
    ${ccr_inner_block_id} ${rad_quad_block_id}
    ${ccr_outer_block_id} ${rad_quad_block_id}
    ${fcr_inner_block_id} ${rad_quad_block_id}
    ${fcr_outer_block_id} ${rad_quad_block_id}
    ${core_block_id} ${rad_block_id}
    ${core_cif_wall_block_id} ${rad_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_ubp_wall_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${rad_block_id}
    ${tf_quad_block_id}   ${rad_quad_block_id}
    ${sr1_inner_block_id} ${rad_quad_block_id}
    ${sr1_outer_block_id} ${rad_quad_block_id}
    ${sr2_inner_block_id} ${rad_quad_block_id}
    ${sr2_outer_block_id} ${rad_quad_block_id}
    ${ccr_inner_block_id} ${rad_quad_block_id}
    ${ccr_outer_block_id} ${rad_quad_block_id}
    ${fcr_inner_block_id} ${rad_quad_block_id}
    ${fcr_outer_block_id} ${rad_quad_block_id}
    ${core_block_id} ${rad_block_id}
    ${core_cif_wall_block_id} ${rad_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${ig_block_id}
    ${tf_quad_block_id}   ${ig_quad_block_id}
    ${sr1_inner_block_id} ${ig_quad_block_id}
    ${sr1_outer_block_id} ${ig_quad_block_id}
    ${sr2_inner_block_id} ${ig_quad_block_id}
    ${sr2_outer_block_id} ${ig_quad_block_id}
    ${ccr_inner_block_id} ${ig_quad_block_id}
    ${ccr_outer_block_id} ${ig_quad_block_id}
    ${fcr_inner_block_id} ${ig_quad_block_id}
    ${fcr_outer_block_id} ${ig_quad_block_id}
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ;
    ${tf_support_block_id} ${at_block_id}
    ${tf_quad_block_id}   ${at_quad_block_id}
    ${core_block_id} ${at_block_id}
    ${core_cif_wall_block_id} ${at_block_id}
    ${ig_block_id} ${at_block_id}
    ${ig_cif_wall_block_id} ${at_block_id}
    ${at_cif_wall_block_id} ${at_block_id}
    ${og_cif_wall_block_id} ${og_block_id}
    ${og_ubp_wall_block_id} ${og_block_id}
    ${og_ubp_channel_block_id} ${og_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${og_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${og_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${at_quad_block_id}
    ${sr1_outer_block_id} ${at_quad_block_id}
    ${sr2_inner_block_id} ${at_quad_block_id}
    ${sr2_outer_block_id} ${at_quad_block_id}
    ${ccr_inner_block_id} ${at_quad_block_id}
    ${ccr_outer_block_id} ${at_quad_block_id}
    ${fcr_inner_block_id} ${at_quad_block_id}
    ${fcr_outer_block_id} ${at_quad_block_id}
    ;
    ${tf_support_block_id} ${lead_block_id}
    ${tf_quad_block_id}   ${lead_quad_block_id}
    ${core_block_id} ${lead_block_id}
    ${core_cif_wall_block_id} ${lead_block_id}
    ${ig_block_id} ${lead_block_id}
    ${ig_cif_wall_block_id} ${lead_block_id}
    ${at_block_id} ${lead_block_id}
    ${at_cif_wall_block_id} ${lead_block_id}
    ${og_block_id} ${lead_block_id}
    ${og_cif_wall_block_id} ${lead_block_id}
    ${og_ubp_wall_block_id} ${lead_block_id}
    ${og_ubp_channel_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${lead_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${lead_block_id}
    ${lead_block_id} ${lead_block_id}
    ${lead_cif_wall_block_id} ${lead_block_id}
    ${lead_ubp_wall_block_id} ${lead_block_id}
    ${lead_ubp_channel_block_id} ${lead_block_id}
    ${ag_block_id} ${ag_block_id}
    ${ag_cif_wall_block_id} ${ag_block_id}
    ${ag_ubp_wall_block_id} ${ag_block_id}
    ${ag_ubp_channel_block_id} ${ag_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${lead_quad_block_id}
    ${sr1_outer_block_id} ${lead_quad_block_id}
    ${sr2_inner_block_id} ${lead_quad_block_id}
    ${sr2_outer_block_id} ${lead_quad_block_id}
    ${ccr_inner_block_id} ${lead_quad_block_id}
    ${ccr_outer_block_id} ${lead_quad_block_id}
    ${fcr_inner_block_id} ${lead_quad_block_id}
    ${fcr_outer_block_id} ${lead_quad_block_id}
    ;
    ${tf_support_block_id} ${ig_block_id}
    ${tf_quad_block_id}   ${ig_quad_block_id}
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${ig_block_id}
    ${og_block_id} ${ig_block_id}
    ${og_cif_wall_block_id} ${ig_block_id}
    ${og_ubp_wall_block_id} ${ig_block_id}
    ${og_ubp_channel_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${ig_block_id}
    ${lead_block_id} ${ig_block_id}
    ${lead_cif_wall_block_id} ${ig_block_id}
    ${lead_ubp_wall_block_id} ${ig_block_id}
    ${lead_ubp_channel_block_id} ${ig_block_id}
    ${ag_block_id} ${ig_block_id}
    ${ag_cif_wall_block_id} ${ig_block_id}
    ${ag_ubp_wall_block_id} ${ig_block_id}
    ${ag_ubp_channel_block_id} ${ig_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${ig_quad_block_id}
    ${sr1_outer_block_id} ${ig_quad_block_id}
    ${sr2_inner_block_id} ${ig_quad_block_id}
    ${sr2_outer_block_id} ${ig_quad_block_id}
    ${ccr_inner_block_id} ${ig_quad_block_id}
    ${ccr_outer_block_id} ${ig_quad_block_id}
    ${fcr_inner_block_id} ${ig_quad_block_id}
    ${fcr_outer_block_id} ${ig_quad_block_id}
    ;
    ${core_block_id} ${ig_block_id}
    ${core_cif_wall_block_id} ${ig_block_id}
    ${ig_block_id} ${ig_block_id}
    ${ig_cif_wall_block_id} ${ig_block_id}
    ${at_block_id} ${ig_block_id}
    ${at_cif_wall_block_id} ${ig_block_id}
    ${og_block_id} ${ig_block_id}
    ${og_cif_wall_block_id} ${ig_block_id}
    ${og_ubp_wall_block_id} ${ig_block_id}
    ${og_ubp_channel_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${ig_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${ig_block_id}
    ${lead_block_id} ${ig_block_id}
    ${lead_cif_wall_block_id} ${ig_block_id}
    ${lead_ubp_wall_block_id} ${ig_block_id}
    ${lead_ubp_channel_block_id} ${ig_block_id}
    ${ag_block_id} ${ig_block_id}
    ${ag_cif_wall_block_id} ${ig_block_id}
    ${ag_ubp_wall_block_id} ${ig_block_id}
    ${ag_ubp_channel_block_id} ${ig_block_id}
    ${rt_cif_wall_block_id} ${rt_block_id}
    ${rt_ubp_wall_block_id} ${rt_block_id}
    ${rt_ubp_channel_block_id} ${rt_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${ig_quad_block_id}
    ${sr1_outer_block_id} ${ig_quad_block_id}
    ${sr2_inner_block_id} ${ig_quad_block_id}
    ${sr2_outer_block_id} ${ig_quad_block_id}
    ${ccr_inner_block_id} ${ig_quad_block_id}
    ${ccr_outer_block_id} ${ig_quad_block_id}
    ${fcr_inner_block_id} ${ig_quad_block_id}
    ${fcr_outer_block_id} ${ig_quad_block_id}
    ${tf_support_block_id} ${ig_block_id}
    ${tf_quad_block_id}   ${ig_quad_block_id}
    ;
    ${core_block_id} ${water_block_id}
    ${core_cif_wall_block_id} ${water_block_id}
    ${ig_block_id} ${water_block_id}
    ${ig_cif_wall_block_id} ${water_block_id}
    ${at_block_id} ${water_block_id}
    ${at_cif_wall_block_id} ${water_block_id}
    ${og_block_id} ${water_block_id}
    ${og_cif_wall_block_id} ${water_block_id}
    ${og_ubp_wall_block_id} ${water_block_id}
    ${og_ubp_channel_block_id} ${water_block_id}
    ${og_cif_wall_ubp_wall_block_id} ${water_block_id}
    ${og_cif_wall_ubp_channel_block_id} ${water_block_id}
    ${lead_block_id} ${water_block_id}
    ${lead_cif_wall_block_id} ${water_block_id}
    ${lead_ubp_wall_block_id} ${water_block_id}
    ${lead_ubp_channel_block_id} ${water_block_id}
    ${ag_block_id} ${water_block_id}
    ${ag_cif_wall_block_id} ${water_block_id}
    ${ag_ubp_wall_block_id} ${water_block_id}
    ${ag_ubp_channel_block_id} ${water_block_id}
    ${rt_block_id} ${water_block_id}
    ${rt_cif_wall_block_id} ${water_block_id}
    ${rt_ubp_wall_block_id} ${water_block_id}
    ${rt_ubp_channel_block_id} ${water_block_id}
    ${water_cif_wall_block_id} ${water_block_id}
    ${water_ubp_wall_block_id} ${water_block_id}
    ${water_ubp_channel_block_id} ${water_block_id}
    ${sr1_inner_block_id} ${water_quad_block_id}
    ${sr1_outer_block_id} ${water_quad_block_id}
    ${sr2_inner_block_id} ${water_quad_block_id}
    ${sr2_outer_block_id} ${water_quad_block_id}
    ${ccr_inner_block_id} ${water_quad_block_id}
    ${ccr_outer_block_id} ${water_quad_block_id}
    ${fcr_inner_block_id} ${water_quad_block_id}
    ${fcr_outer_block_id} ${water_quad_block_id}
    ${tf_support_block_id} ${water_block_id}
    ${tf_quad_block_id}   ${water_quad_block_id}
    '
  []
  [cif_bp_block_id_changes]
    type = RenameBlockGenerator
    input = extrude
    old_block = '
    ${core_cif_wall_block_id}
    ${ig_cif_wall_block_id}
    ${at_cif_wall_block_id}
    ${og_cif_wall_block_id}    ${og_ubp_wall_block_id}     ${og_ubp_channel_block_id}
    ${lead_cif_wall_block_id}  ${lead_ubp_wall_block_id}   ${lead_ubp_channel_block_id}
    ${ag_cif_wall_block_id}    ${ag_ubp_wall_block_id}     ${ag_ubp_channel_block_id}
    ${rt_cif_wall_block_id}    ${rt_ubp_wall_block_id}     ${rt_ubp_channel_block_id}
    ${water_cif_wall_block_id} ${water_ubp_wall_block_id}  ${water_ubp_channel_block_id}
    '
    new_block = '
    ${cif_wall_block_id}
    ${cif_wall_block_id}
    ${cif_wall_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    ${cif_wall_block_id}  ${bp_wall_block_id}     ${bp_channel_block_id}
    '
  []
  # Homogenize walls with channels
  [remove_walls]
    type = RenameBlockGenerator
    input = cif_bp_block_id_changes
    old_block = '${cif_wall_block_id} ${bp_wall_block_id}'
    new_block = '${cif_channel_block_id} ${bp_channel_block_id}'
  []
  # Map block names to block IDs
  [rename_blocks_final_3d]
    type = RenameBlockGenerator
    input = remove_walls
    old_block = '
    ${cif_channel_block_id} ${cif_channel_quad_block_id}
    ${bp_channel_block_id}
    ${fuel_plate_1_block_id} ${fuel_plate_2_block_id} ${fuel_plate_3_block_id} ${fuel_plate_4_block_id} ${fuel_plate_5_block_id} ${fuel_plate_6_block_id} ${fuel_plate_7_block_id} ${fuel_plate_8_block_id} ${fuel_plate_9_block_id} ${rad_block_id}
    ${fuel_plate_5_quad_block_id} ${fuel_plate_6_quad_block_id} ${fuel_plate_7_quad_block_id} ${fuel_plate_8_quad_block_id} ${fuel_plate_9_quad_block_id} ${rad_quad_block_id}
    ${ig_block_id}   ${ig_quad_block_id}
    ${at_block_id}   ${at_quad_block_id}
    ${og_block_id}
    ${lead_block_id}   ${lead_quad_block_id}
    ${ag_block_id}   ${ag_quad_block_id}
    ${rt_block_id}   ${rt_quad_block_id}
    ${water_block_id}   ${water_quad_block_id}
    ${sr1_inner_block_id}   ${sr1_outer_block_id}   ${sr2_inner_block_id}   ${sr2_outer_block_id}   ${ccr_inner_block_id}   ${ccr_outer_block_id}   ${fcr_inner_block_id}   ${fcr_outer_block_id}
    ${tf_block_id}  ${tf_quad_block_id} ${tf_support_block_id}
    '
    new_block = '
    ${cif_channel_block_name} ${cif_channel_quad_block_name}
    ${bp_channel_block_name}
    ${fuel_plate_1_block_name} ${fuel_plate_2_block_name} ${fuel_plate_3_block_name} ${fuel_plate_4_block_name} ${fuel_plate_5_block_name} ${fuel_plate_6_block_name} ${fuel_plate_7_block_name} ${fuel_plate_8_block_name} ${fuel_plate_9_block_name} ${rad_block_name}
    ${fuel_plate_5_quad_block_name} ${fuel_plate_6_quad_block_name} ${fuel_plate_7_quad_block_name} ${fuel_plate_8_quad_block_name} ${fuel_plate_9_quad_block_name} ${rad_quad_block_name}
    ${ig_block_name} ${ig_quad_block_name}
    ${at_block_name} ${at_quad_block_name}
    ${og_block_name}
    ${lead_block_name} ${lead_quad_block_name}
    ${ag_block_name}  ${ag_quad_block_name}
    ${rt_block_name} ${rt_quad_block_name}
    ${water_block_name} ${water_quad_block_name}
    ${sr1_inner_block_name} ${sr1_outer_block_name} ${sr2_inner_block_name} ${sr2_outer_block_name} ${ccr_inner_block_name} ${ccr_outer_block_name} ${fcr_inner_block_name} ${fcr_outer_block_name}
    ${tf_block_name} ${tf_quad_block_name} ${tf_support_block_name}
    '
  []
(research_reactors/agn/3D_AGN-201_Final.i)

Figure 24: 3D full core mesh featuring close up of axial layers.
